26650锂离子电池组汇流镍板结构设计

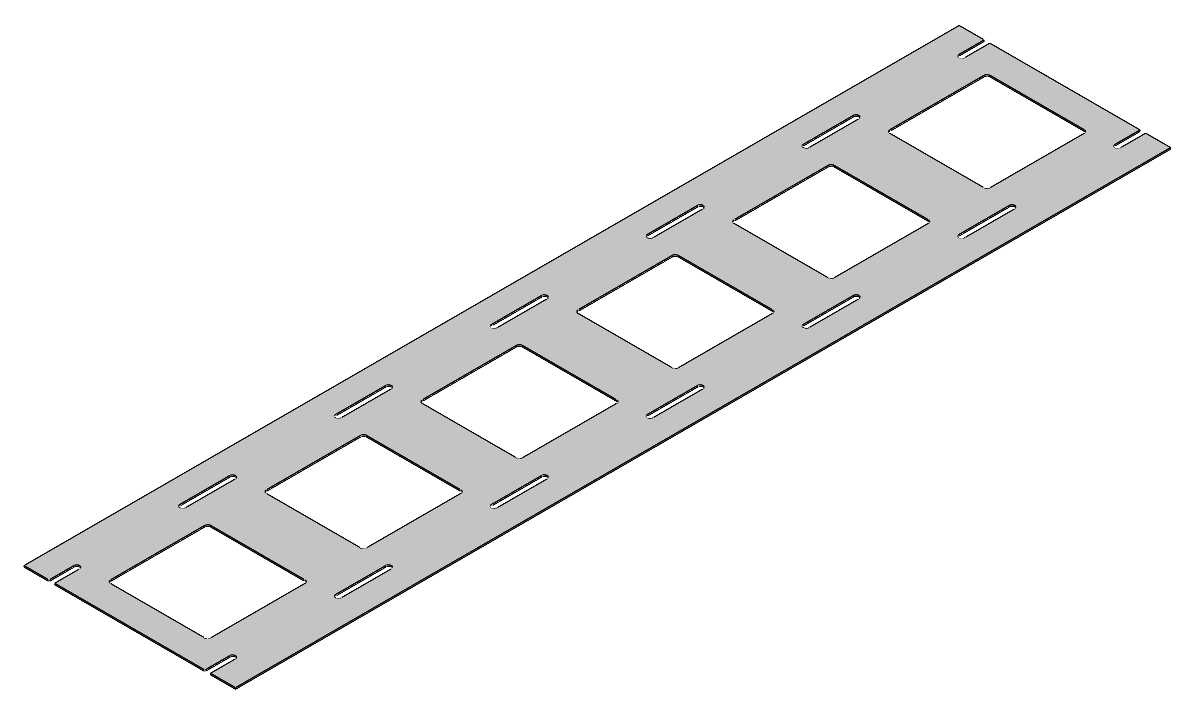

　　设计过程中首先要匹配26650电芯的极柱间距，常规26650电芯直径为26.5mm，相邻电芯中心距按照行业通用的27.5-28mm预留公差，镍板上的方形镂空区域对应电芯极柱位置，镂空尺寸略大于极柱焊接区域，既保证激光焊接时有足够的操作空间，也能避免镍板边缘与电芯壳体发生短路。镍板整体采用长条式冲压成型结构，板身两侧均匀分布的定位缺口，是为了匹配电池支架上的定位卡扣，装配时可以直接将镍板卡入支架预设的卡槽内，不需要额外的治具固定就能完成预定位，大幅提升产线的装配效率，减少焊接过程中镍板偏移导致的不良率。在圆柱锂离子电池PACK的结构设计环节，汇流连接部件的选型与结构设计直接决定整组电池的过流能力、装配效率与长期运行可靠性，本次设计的镍板结构，专门适配6串排布的26650规格锂离子电池组，是电池模组电连接与结构定位的核心部件。从实际应用场景来看，这类镍板主要用于便携式储能电源、小型电动工具、后备UPS电源等采用26650圆柱电芯的产品中，作为电芯极耳之间的电流传导载体，替代传统的导线焊接方案，大幅提升模组的结构规整度，降低装配过程中的虚焊风险。

　　从过流能力设计来看，镍板的厚度选择0.15-0.2mm的纯镍带基材，这个厚度区间既可以满足单路10-15A的持续过流需求，也能保证激光焊接时的熔深合适，不会焊穿极柱导致电芯内部损伤。板身的方形开孔除了避让极柱之外，还能在电池组充放电发热时提供一定的热膨胀余量，避免镍板因为热胀冷缩产生应力拉扯焊点，长期使用过程中降低焊点脱落的风险。安装边界方面，镍板整体宽度控制在32mm以内，长度根据6节电芯的排布总长度确定，装配后完全嵌入电池支架的凹槽内，不会突出支架表面，后续电池组套入绝缘外壳时不会发生干涉，镍板边缘全部做圆角处理，避免冲压毛刺刺破绝缘层造成短路隐患。

　　在结构细节上，相邻两个极柱连接位之间的连接筋宽度经过反复校核，既保证足够的导电截面积，也不会因为筋位过宽导致材料浪费，同时连接筋的位置避开了支架上的散热风道，不会阻挡电池组工作时的空气对流散热。不同于常规的单排直连镍板，这款镍板的定位缺口对称分布在板身两侧，正反方向都可以装配，产线作业时不需要区分方向，减少操作失误的概率。焊接区域的平整度是设计时重点考量的指标，冲压成型后镍板的平面度控制在0.1mm以内，保证焊接时激光焦距稳定，每个焊点的熔深一致性好，避免出现虚焊、过焊的问题。

　　从实际使用的角度出发，这种一体化冲压的镍板比零散的连接片成本更低，装配效率更高，适合批量生产的电池组产品，同时纯镍材质的导电性能和焊接性能都优于镀镍钢带，在大电流放电的场景下发热量更小，能提升电池组的循环使用寿命。设计时还考虑了维修拆解的便利性，镍板与极柱的焊接区域预留了足够的操作空间，后续如果需要更换单节电芯，只需要磨除对应位置的焊点即可，不会破坏整个镍板的结构，降低售后维修的成本。在绝缘防护方面，镍板装配完成后可以在表面贴装一层聚酰亚胺绝缘胶带，板身的定位缺口刚好可以作为胶带的定位基准，保证胶带粘贴位置准确，完全覆盖镍板的带电区域，避免相邻镍板之间发生短路。
