METALTEX长柄微动行程开关三维结构

　　这款长柄式微动行程开关，是工业电气控制回路里极为常见的位置检测元件，日常在轻工包装线、小型自动化专机、低压配电联锁机构、机床运动轴限位点位上都能见到它的身影，核心作用是通过机械触发部件的位移，快速切换内部触点的通断状态，把机械位置信号转化为电信号，给PLC或者继电器回路传递到位、超限、联锁触发的指令，相比光电类位置检测元件，它不需要额外供电回路，纯机械触点结构抗粉尘、抗油污干扰的能力更强，在车间复杂工况下的可靠性表现更稳定。

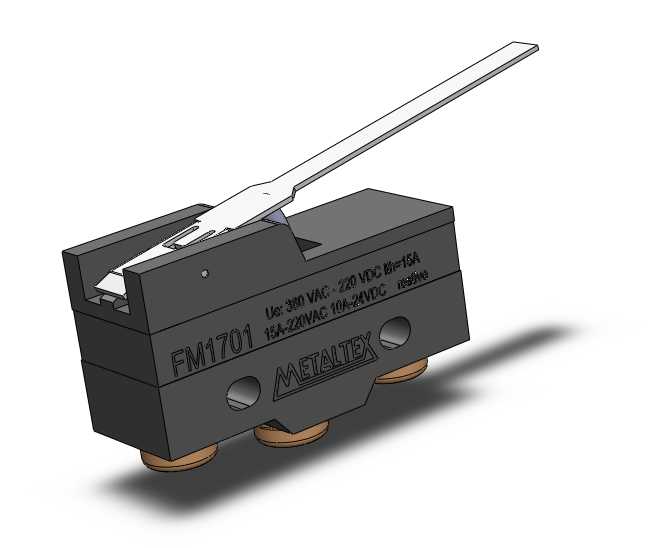

　　从结构设计来看，这款开关采用黑色热固性塑料作为基座壳体，这种材料抗电弧、耐温性能优异，能承受触点分断时产生的瞬时高温，不会因为长期通断动作出现壳体碳化击穿的问题。壳体正面压印了清晰的型号标识与触点额定参数，方便现场运维人员快速识别元件规格，避免错装替换。触发端采用加长弹性钢质摆杆，摆杆末端做了圆弧过渡处理，和被检测运动部件接触时不会刮伤工件表面，摆杆的触发角度设计覆盖了正向压合、侧向斜向触发的常见工况，不需要安装时严格对齐触发方向，现场调试的容错率更高。底部采用三个带铜质衬套的安装孔，安装孔的位置公差控制在±0.1mm范围内，适配行业内通用的微动开关安装孔距，替换同规格老款元件时不需要重新在安装板上打孔，直接对位锁付M3螺丝即可完成固定，安装效率很高。

　　内部触点结构采用1常开1常闭的速动机构，摆杆被压下到设定行程时，内部弹簧机构会快速完成触点跳变，动作行程仅需几毫米，触点分合的时间极短，不会因为缓慢触发出现触点拉弧烧蚀的问题，能有效延长触点的使用寿命。触点材质采用银合金镀层，接触电阻小，能承受额定范围内的交流、直流负载通断，不会因为长期使用出现接触不良的问题。接线端采用螺丝压接式端子，接线时不需要特殊工具，普通十字螺丝刀就能完成导线压接，适配0.5-1.5平方毫米的多股铜芯导线，符合低压电控柜的常规接线规范。

　　从安装边界来看，这款开关的整体外形紧凑，基座宽度不到30mm，长度不到50mm，加上摆杆的总高度也控制在合理范围内，不会占用过多的安装空间，在狭窄的设备内部腔室里也能顺利布置。摆杆的最大触发摆角约30度，超行程预留了足够的余量，不会因为运动部件过冲直接压坏开关本体。安装时需要注意触发方向尽量和摆杆摆动平面保持一致，避免侧向受力过大导致摆杆变形断裂，日常维护时只需要定期清理摆杆转动缝隙里的积尘和油污，不需要额外加注润滑油，因为内部速动机构本身带有自润滑特性，额外加油反而会粘附灰尘造成动作卡滞。

　　在实际选型应用中，这款开关适合用在动作频率不超过每分钟60次的位置检测场景，比如包装机的料仓到位检测、小型输送线的工件到位触发、安全门的联锁开关、机床夹具的夹紧到位确认等工况，不适合用在高频高速触发的场景，也不能超出额定负载参数使用，接感性负载时建议搭配浪涌吸收元件，进一步延长触点使用寿命。建模过程中完整还原了壳体的分型线、标识压印、安装孔衬套、摆杆的折弯角度等细节，所有配合间隙都按照实物的装配公差还原，能直接用于设备的虚拟装配调试，检查安装干涉问题，也能作为电气元件库的标准件，给后续同类型设备设计提供选型参考。
