Creo参数化接线端子排布线练习模型

　　在电气柜集成、工业控制设备布线、电源模块配线这类场景里，接线端子排是最基础也最考验布线规整度的部件，很多刚接触三维布线的工程师，容易忽略端子排布对线束走向、后期维护的影响，要么留的弯折半径不足导致线材应力集中，要么端子间距和线径不匹配造成压线松动，这个参数化端子排模型，就是针对这类布线实操痛点搭建的练习载体。从实际使用场景来看，这类多位数端子排常配套在电源变压器输出侧、PLC输入输出端子组、低压配电回路的分线位置，承担多回路导线的转接、固定、标识功能，现场施工时如果前期三维布线阶段没有捋顺每根线的走线路径，后期装配就会出现线长冗余过多堆在端子仓内，或者线长不足硬拉导致端子受力脱开的问题，更有甚者因为相邻端子的线材绝缘层距离不够，运行一段时间后积灰受潮引发爬电故障。

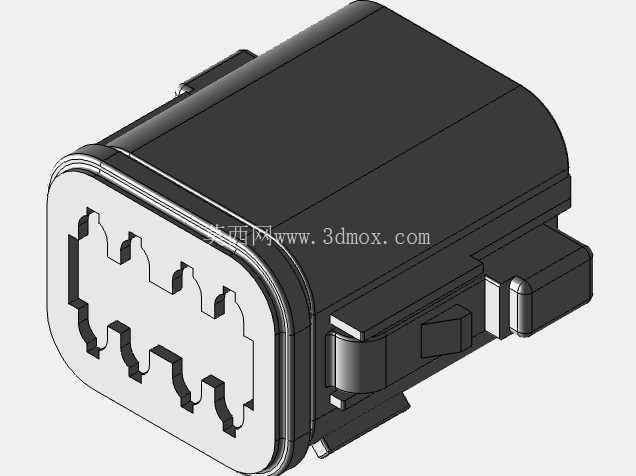

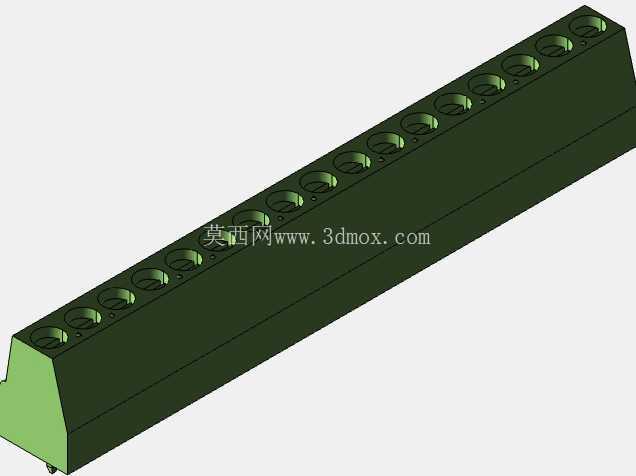

　　做这个模型的参数化逻辑时，首先把端子位数、单孔接线直径、端子排整体长度、两端安装固定孔的位置都设成了可驱动参数，练习者可以根据实际项目里的回路数快速调整端子数量，不用重新从零绘制基体，比如做小型电源模块时只需要8位端子，直接修改参数就能把多余的端子位切除，安装孔位也会跟着整体长度自动调整到两端对称位置，不用手动重新标注安装尺寸。外形尺寸上，单端子位的宽度按照常规低压端子的通用尺寸设定，接线孔的深度匹配1.5-4平方毫米多股铜芯线的压线长度，端子排底部的导轨卡槽尺寸完全适配标准DIN电气安装导轨，安装边界预留了导轨卡扣的活动余量，不会出现模型里能卡进导轨、实际装配时干涉卡滞的问题。

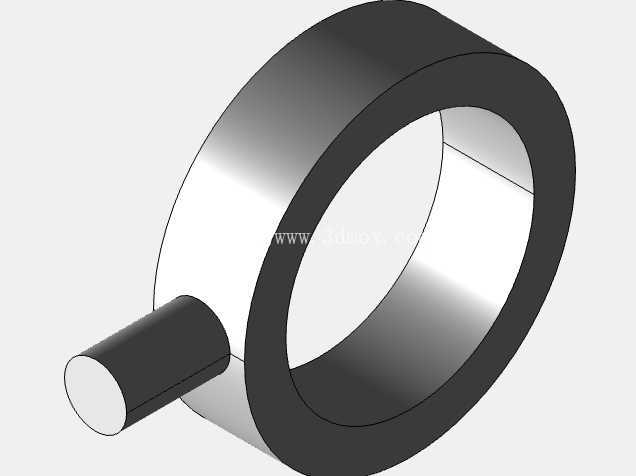

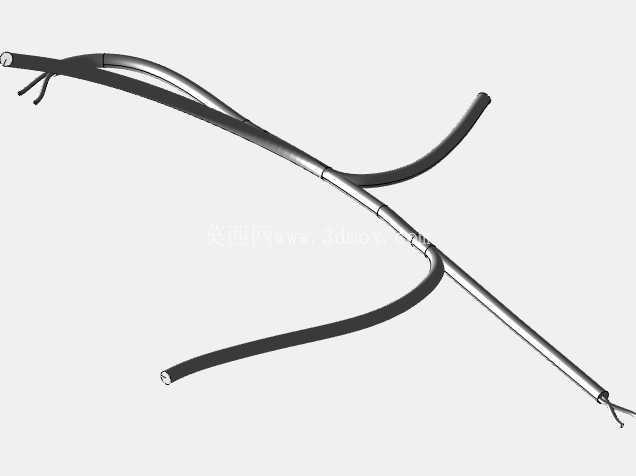

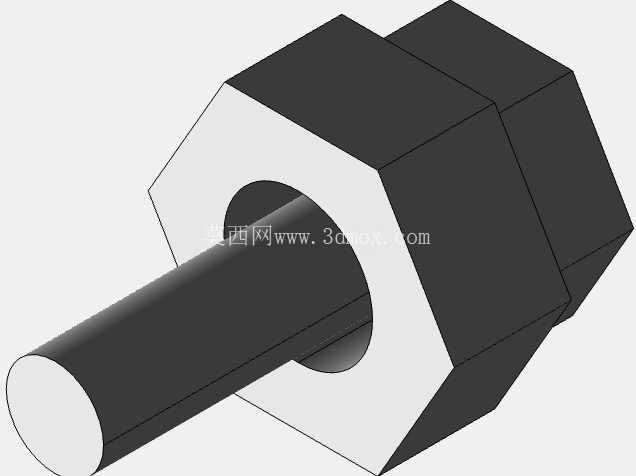

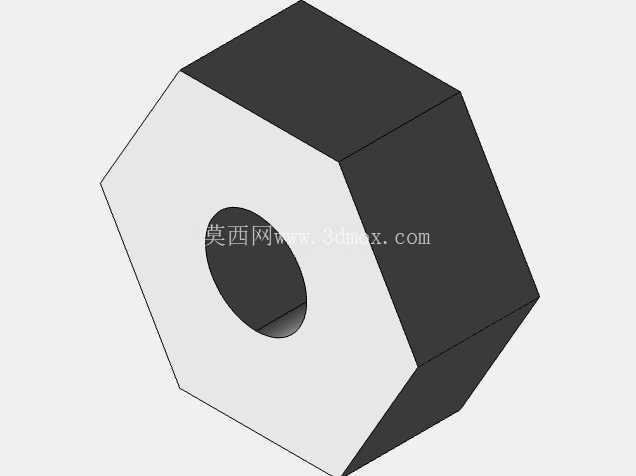

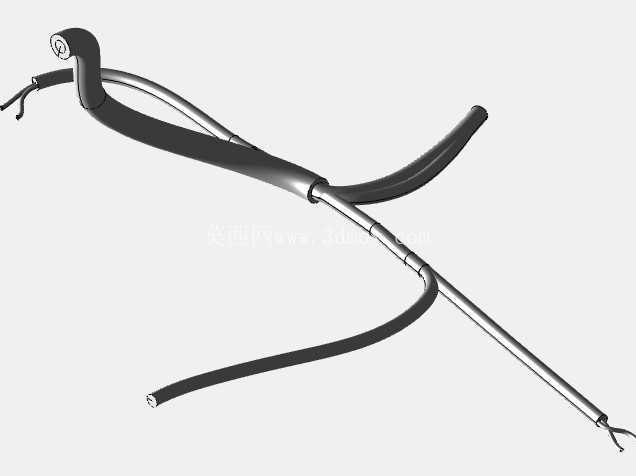

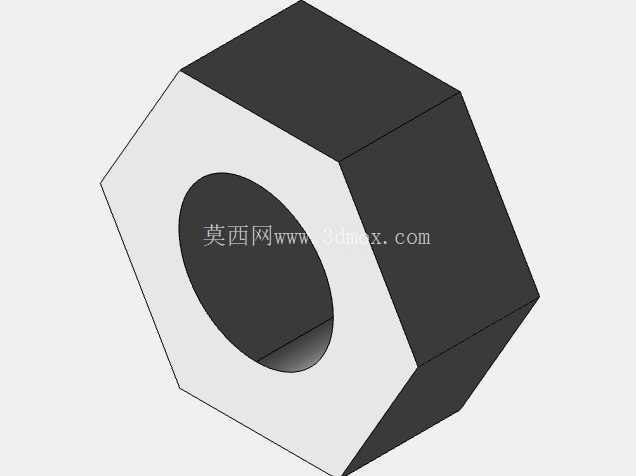

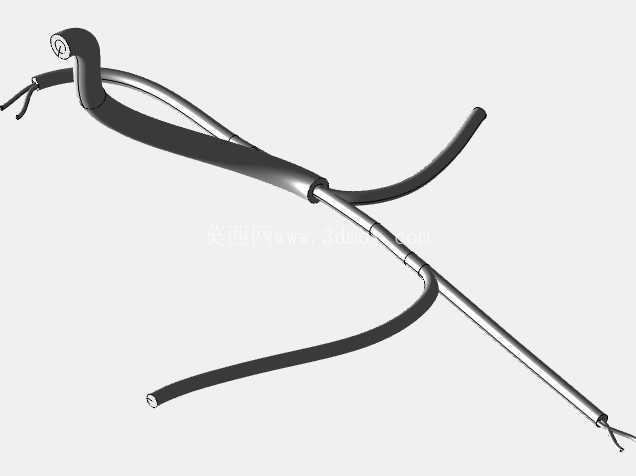

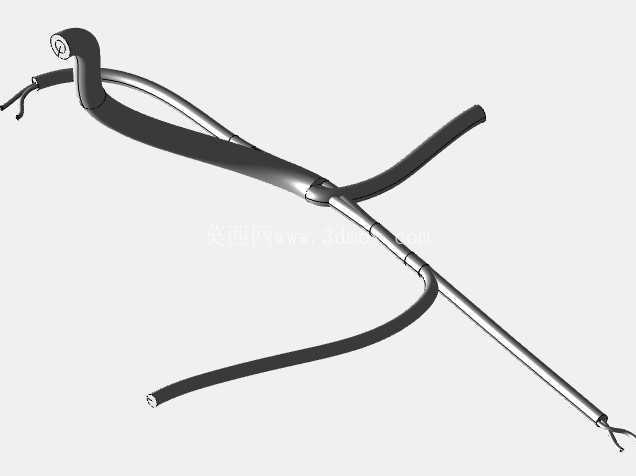

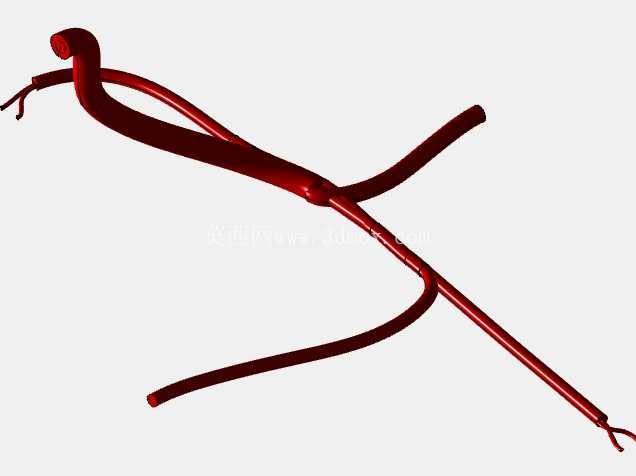

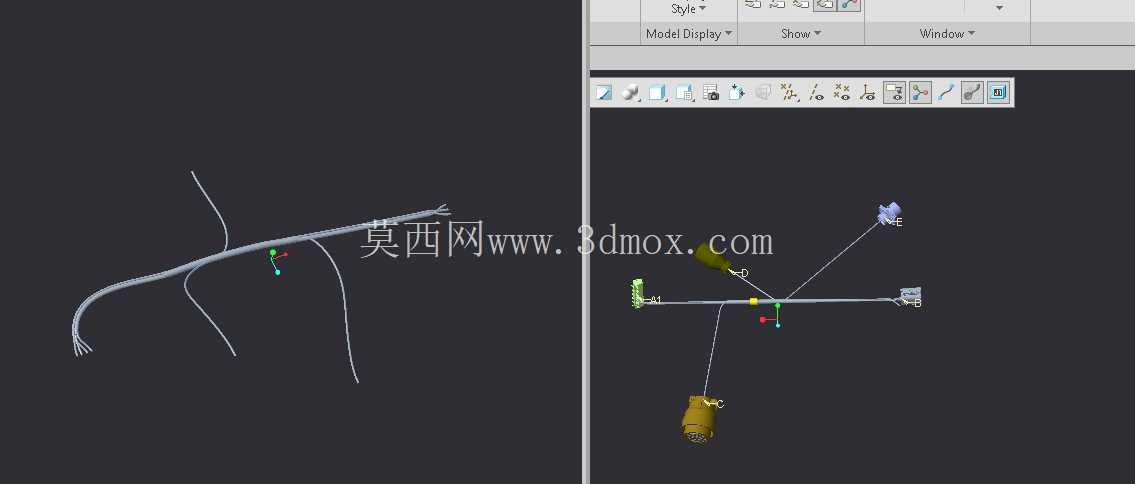

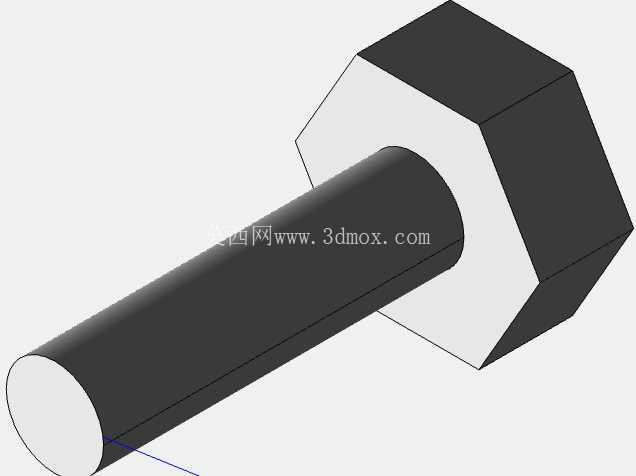

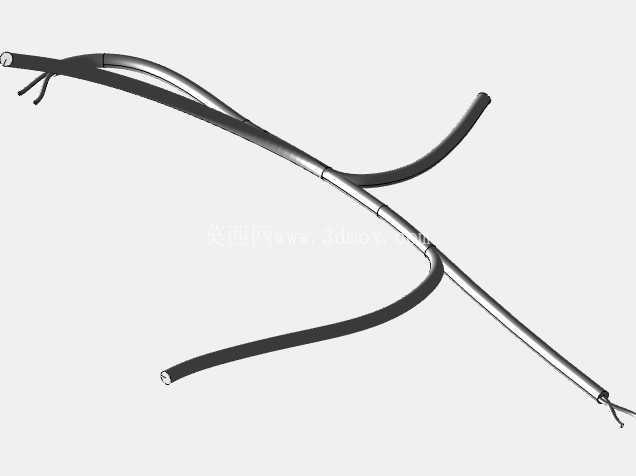

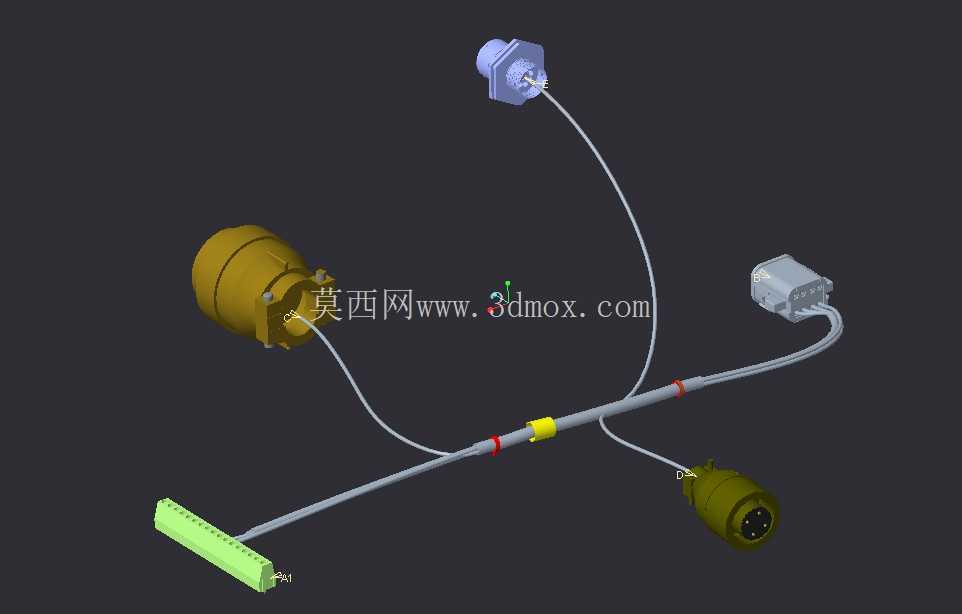

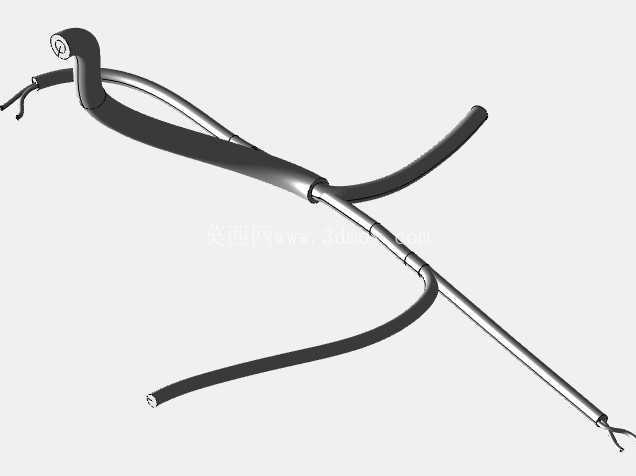

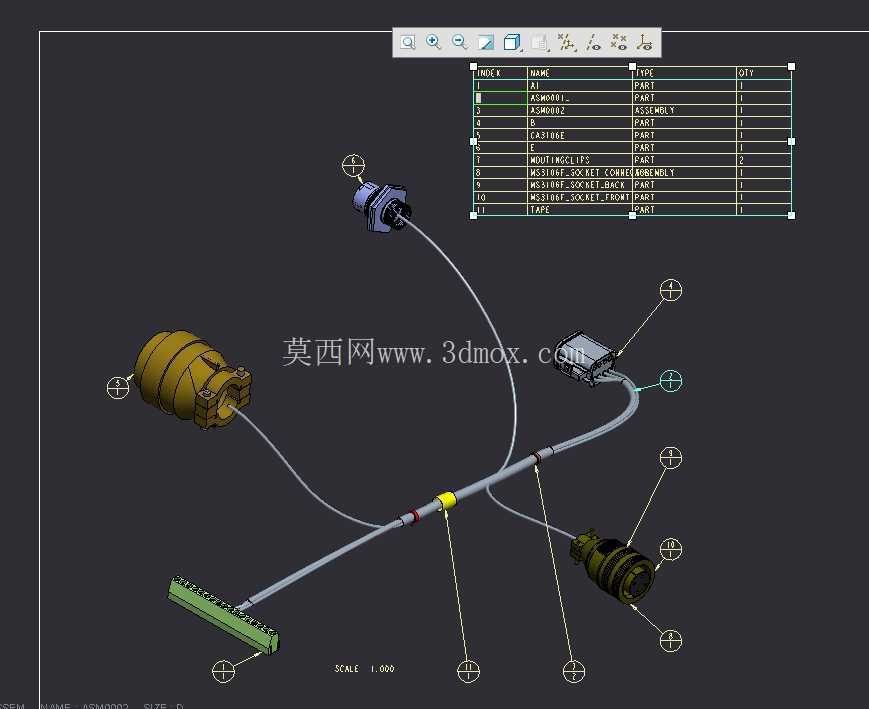

　　布线练习层面，模型里每个接线孔都预设了布线坐标系，练习时可以直接从每个孔位的坐标系出发布线路径，模拟实际接线时导线从端子孔伸出后的弯折走向，还能练习不同线径导线的分组绑扎，比如强电回路和信号回路的线束分开走槽，相邻线束之间预留绑扎带的空间，避免后期线束交叉混乱。很多新手做布线练习时容易犯的错误是把导线走成笔直的直线，完全不考虑实际线材的弯折半径和自然垂度，这个模型在搭建时特意把端子排的安装面设成了可调整角度的参考面，练习者可以模拟端子排在柜内垂直安装、水平安装、倾斜安装的不同状态，观察不同安装角度下线束自重对走线路径的影响，比如垂直安装时导线如果没有在距离端子5厘米位置做绑扎，长时间运行后线材自重会拉拽端子压线位置，造成接触不良。另外端子排两端的固定挡片也做了参数化关联，当端子位数调整时，两端挡片会自动贴合到最外侧端子的端面，不会出现缝隙或者错位，挡片上的标识槽位置也和端子位一一对应，方便练习时给每个回路添加线号标识的模拟操作。从设计思路上来说，这个模型没有做过多的外观修饰，所有结构都围绕布线练习的实用性出发，比如端子表面的压线螺丝位置只做了简化的圆柱特征，不用花精力去做螺丝的细节螺纹，把建模重心放在布线参考、安装匹配、参数驱动这些和实际工程相关的部分，毕竟练习布线的核心是掌握走线路径规划、线长计算、安装干涉检查的能力，而不是做外观渲染。

　　实际项目里用这类参数化端子排做布线设计时，还能通过参数调整快速适配不同厂家的端子尺寸，只需要测量实际样品的端子宽度、接线孔直径、安装导轨卡槽尺寸，输入参数就能生成匹配的端子模型，不用每个厂家的端子都单独建库，能大幅提升电气三维布线的效率。另外模型里的每个接线孔都设置了干涉检查参考，当布的线径超过接线孔允许的最大值时，会直接提示干涉，帮助练习者建立线径和端子匹配的工程意识，避免出现设计时选了大线径端子却配了小端子，现场装不上的问题。端子排底部的导轨卡槽还做了让位间隙，模拟实际端子卡在导轨上时的活动余量，不会像很多新手建的模型那样把卡槽和导轨做成零间隙配合，实际装配时根本卡不进去。
