发动机配套消声装置结构三维设计

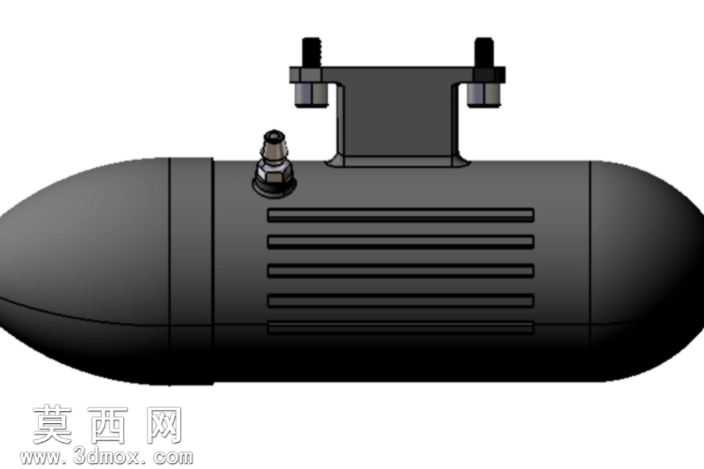

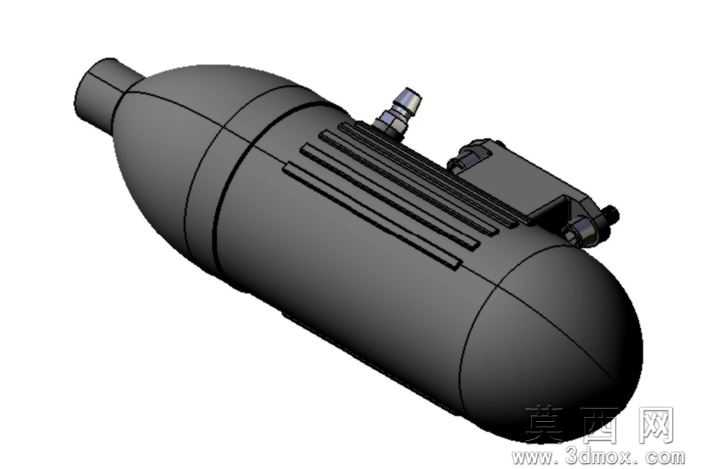

本模型为发动机配套的消声装置三维设计成果，建模阶段采用自顶向下的装配设计思路，首先完成整体安装基准的搭建，确定消声器筒体的核心安装位与发动机排气端的对接基准，保证后续零件装配的同轴度与位置精度。筒体主体采用回转类特征建模，通过拉伸、旋转、抽壳等基础特征构建出两端椭球封头的密闭腔体结构，筒体表面的散热槽采用阵列特征完成，既保证了槽体间距的均匀性，也为后续修改槽体数量、深度预留了参数化调整空间。顶部的安装支架采用钣金类特征设计，通过折弯、冲孔、加强筋添加等操作还原支架的成型结构，支架上的安装螺栓采用标准件参数化调用，保证螺纹规格、螺栓长度符合通用机械安装标准，侧部的传感器安装座采用凸台拉伸与螺纹孔特征构建，精准还原传感器与筒体的对接密封结构。材质渲染阶段，筒体主体赋予哑光黑色金属材质，模拟实际产品的高温防锈涂层质感，安装螺栓、传感器接头部位赋予金属镀锌材质，通过调整材质的粗糙度、反光度参数区分不同零件的表面处理工艺，安装支架部位赋予铸铁哑光材质，还原支架的铸造表面质感，整体渲染效果贴合工业产品的实际外观表现。结构设计上充分考虑消声器的实际使用需求，椭球形封头设计可以降低排气气流的冲击阻力，表面散热槽可以增大筒体与空气的接触面积，提升工作过程中的散热效率，顶部双点安装支架可以保证消声器在发动机运行振动工况下的固定稳定性，侧部预留的传感器接口可以适配排气温度、压力监测元件的安装需求，整体装配结构完整还原了消声器与发动机对接的全部连接细节，各零件之间的配合间隙、安装避让关系都经过校验，不存在干涉问题，可直接用于后续的结构验证、装配模拟以及相关教学演示场景。
