径向引擎连杆三维结构设计模型

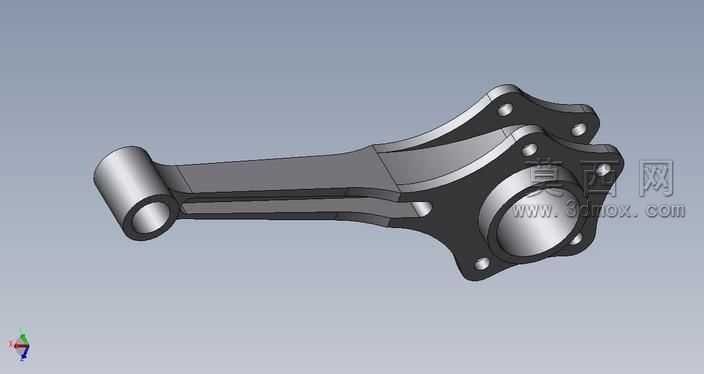

本模型为径向引擎配套连杆结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循径向引擎连杆的实际工况受力逻辑，对杆身、大小端连接结构、螺栓装配位进行了等比例还原。建模阶段首先绘制连杆大小端的中心距基准线，确定小端活塞销孔、大端曲柄销孔的同轴度公差基准，小端采用整体式环形衬套安装结构，外圆做过渡圆弧处理降低应力集中风险；杆身采用工字形变截面设计，从大端向小端平滑过渡，既保证轴向抗拉抗压强度，又合理控制构件整体重量，适配径向引擎紧凑的星型布局空间。大端采用分体式斜切结构，配套设计了精准的螺栓定位孔与结合面定位销位，拆分后的连杆盖与杆身结合面做了贴合度匹配设计，保证装配后大端孔的圆度精度，满足曲柄销高速运转的配合要求。渲染阶段采用金属合金钢材质赋予模型主体，对大小端内孔、螺栓孔做了精加工面的质感区分，杆身表面做了模锻后的哑光金属质感处理，结合面边缘做了轻微倒角的光影表现，清晰呈现各结构的边界与装配关系。设计过程中充分考虑径向引擎连杆的往复运动受力特性，对杆身与大小端的过渡圆角做了优化，避免应力突变导致的结构失效，所有安装孔位的位置度、孔径尺寸均参照通用径向引擎的装配规范设定，可直接用于引擎结构原理演示、装配工艺模拟、受力仿真分析等场景，完整还原了径向引擎连杆的结构特征与设计逻辑，清晰展现了这类动力传递核心部件的结构设计要点。
