双涡轮X型支架电脑散热风扇设计

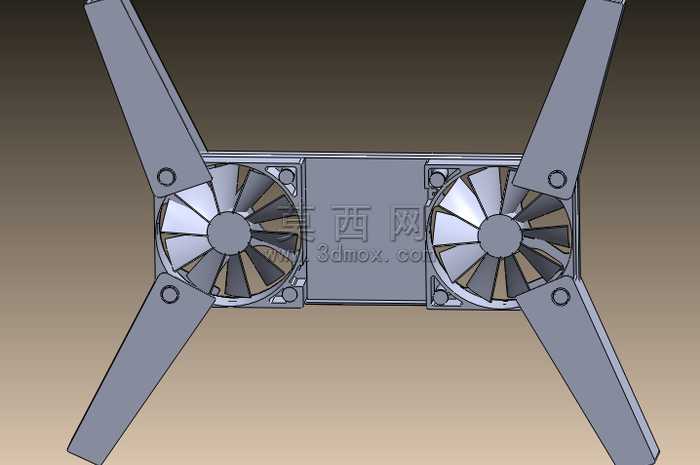

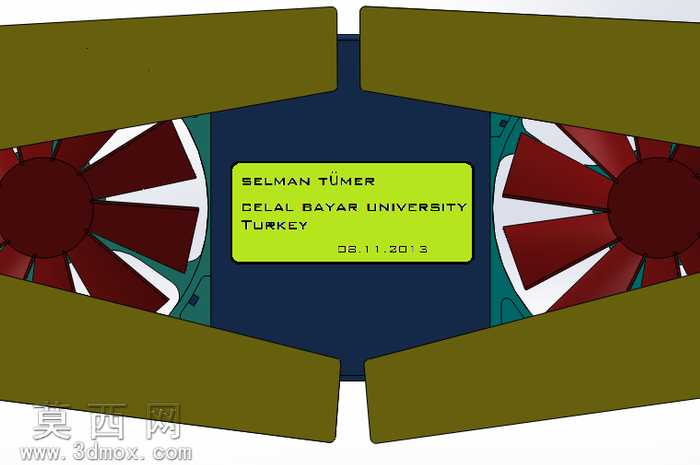

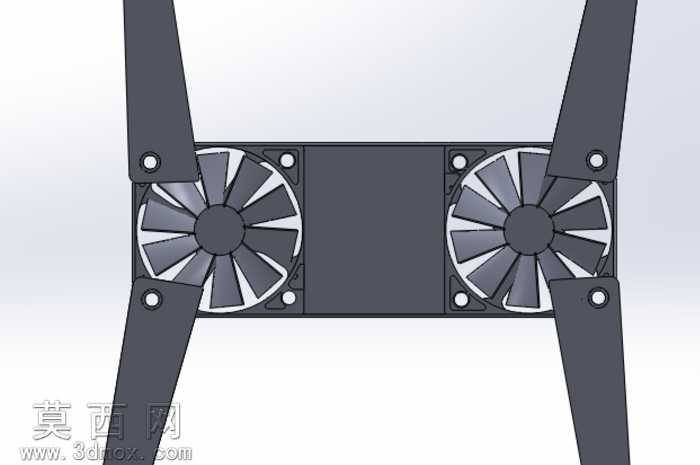

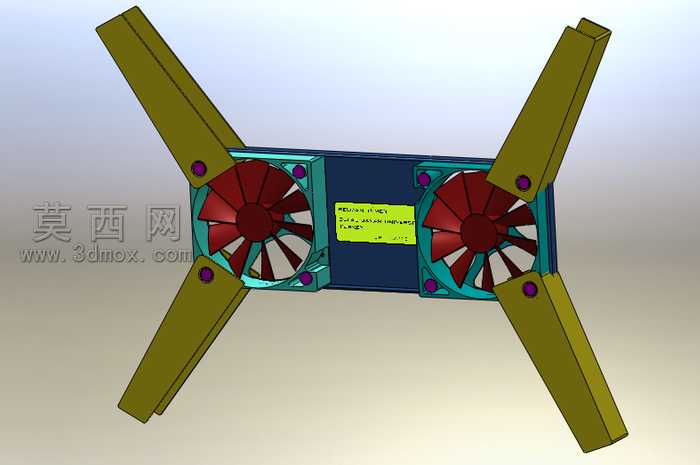

本作品为电脑CPU风冷散热装置的三维建模设计，整体采用对称式X型支撑结构搭配双涡轮风扇的布局方案，建模过程中首先完成整体框架的基准搭建，以中心矩形散热基座为核心定位基准，向外延伸出四根等角度分布的长条状支撑臂，支撑臂末端做适配机箱安装位的平整处理，支撑臂与基座衔接处设置带紫色标识的固定点位，还原实际安装时的锁付结构细节。建模阶段对双风扇模组做了精细化结构还原：每侧风扇包含青绿色的风扇外框、深红色的多叶片涡轮扇叶，扇叶采用曲面建模方式，逐片绘制叶片的扭转弧度与倾斜角度，还原涡轮风扇的导风结构特征，扇叶中心做圆形轴座结构，外框上预留对应扇叶转动的避让间隙，同时在框体边缘设置与基座连接的固定凸点。中心基座部分做了平整的导热接触面设计，表面贴附黄色参数标识区域，模拟实际散热产品的规格标注位，基座与两侧风扇框体做一体化衔接建模，保证整体结构的连贯性。材质渲染阶段，支撑臂采用橄榄绿哑光金属材质，模拟硬质工程塑料或金属支架的质感；风扇外框采用青蓝色半哑光工程塑料材质，还原塑料框架的细腻磨砂质感；扇叶采用深红色半亮面材质，表现扇叶的硬质塑料质感；中心基座采用深蓝色哑光材质，标识区域做亮黄色贴纸质感处理，固定点位采用深紫色亮面材质模拟固定胶塞或螺丝装饰盖的视觉效果。设计思路上采用双风扇对称布局，相比单风扇结构能够覆盖更大的散热面积，X型外伸支架能够适配更大范围的机箱安装孔位，提升产品的安装兼容性，涡轮式扇叶设计能够在有限空间内形成更集中的风道，提升风冷散热的气流利用率，整体结构无冗余设计，各部件衔接逻辑清晰，完整还原了风冷散热装置的装配关系与外观特征，建模过程中对各部件的装配间隙做了合理预留，符合实际产品的生产装配逻辑。
