带绕线式联轴器的D型传动连接轴

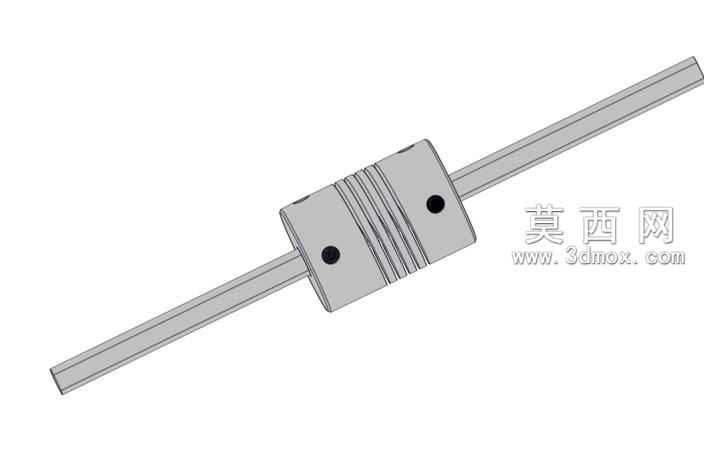

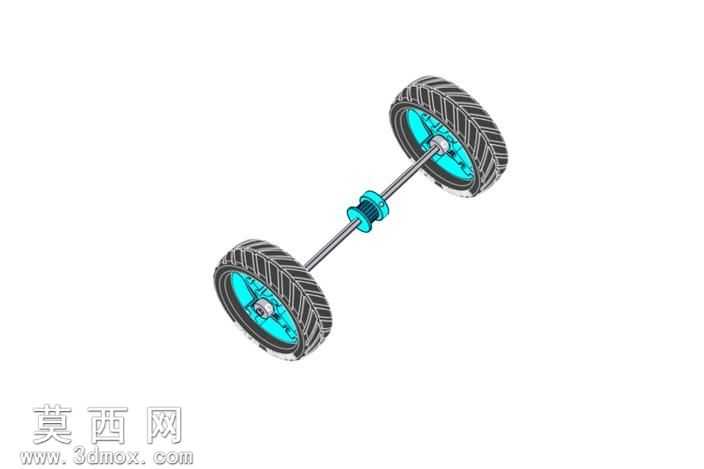

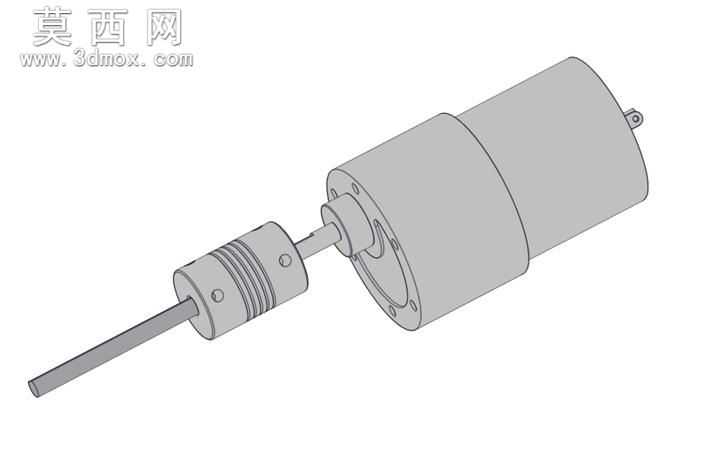

本作品为传动连接用D型轴组件三维模型，建模过程严格遵循机械传动件的设计规范，首先以基准轴为核心搭建整体装配骨架，先完成两侧D型截面传动轴的参数化建模：轴身采用等截面拉伸特征构建，截面严格按照D轴4×50的尺寸参数绘制，保证轴身平面段与圆弧段的尺寸精度，轴端做微小倒角处理避免装配干涉，轴身长度匹配160的总装配尺寸要求。中间连接部位为绕线式弹性联轴器结构，建模时先完成两个对称的方形轴套基体，轴套中心开设与两侧D轴截面完全匹配的安装孔，轴套侧壁构建紧定螺钉安装孔，用于装配后锁紧轴体防止传动打滑；两个轴套之间的弹性绕线部分采用螺旋扫描特征完成，按照等距螺旋线的路径扫描出多圈连续的弹性绕线条，还原绕线联轴器的弹性缓冲结构，保证传动过程中可补偿一定的径向、角向安装误差。材质设置上，两侧传动轴与联轴器轴套赋予哑光银灰色金属材质，模拟45号钢调质处理后的表面质感，表面粗糙度设置为Ra1.6，还原机械加工后的金属哑光效果；中间弹性绕线部分赋予稍浅的金属材质，区分不同结构部件的材质差异，紧定螺钉部位做发黑处理的深灰色金属材质，还原标准紧固件的表面处理效果。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方45度投射，搭配辅助补光消除结构死角的阴影，清晰展现轴套上的紧定螺钉孔、绕线部分的螺旋纹理、D轴的平面定位面等关键结构细节。设计思路围绕传动连接的实用需求展开，D型轴的平面结构可实现周向定位，避免轴与连接件之间的相对转动，搭配绕线式弹性联轴器，既可以传递旋转扭矩，又能缓冲传动过程中的振动冲击，适用于发动机、车轮组件等需要轴系连接的传动场景，整体模型装配关系清晰，各部件尺寸配合公差符合机械设计标准，可直接用于传动结构的方案验证、装配模拟以及教学演示使用，完整还原了该类传动连接轴的结构特征与功能特性。
