汽车排气系统端成型工装结构设计

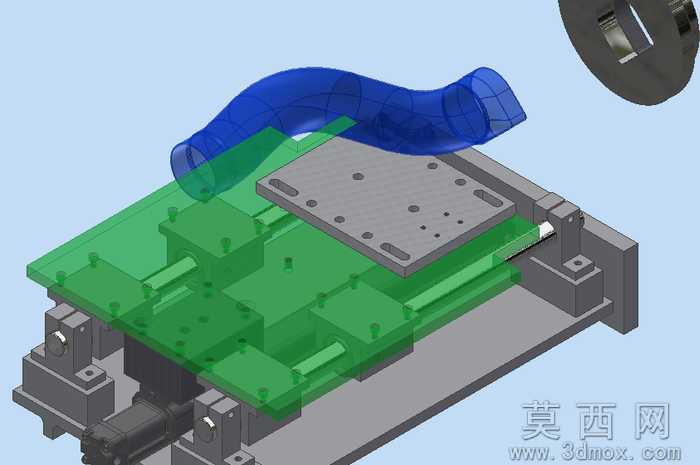

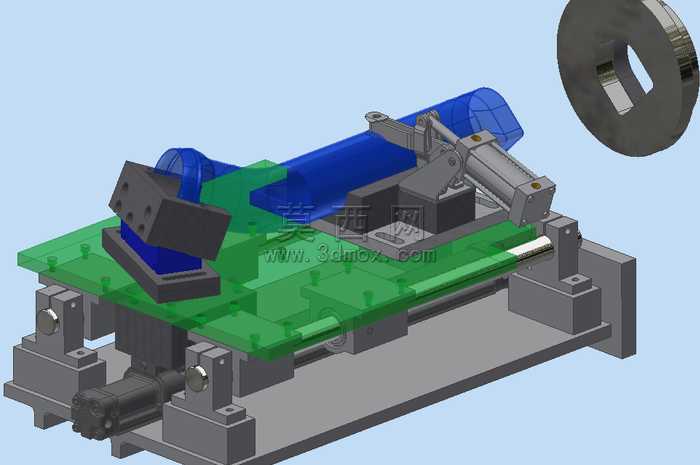

本模型为汽车排气系统端成型加工专用工装，采用三维参数化建模方式完成整体结构搭建，建模过程中对各配合部件预留了合理的装配公差，确保工装实际加工装配后的运动顺畅度。模型整体采用分层式结构设计，底部为厚重的工装安装基座，采用灰铸铁材质模拟，具备良好的刚性与减震性能，可抵消成型加工过程中产生的径向与轴向冲击力，避免工装移位影响加工精度。基座上方设置双导轨滑动机构，导轨采用高碳铬轴承钢材质模拟，表面做硬化处理模拟，搭配线性滑块实现成型工位的精准位移，滑动行程经过精确计算，可适配不同长度规格的排气弯管端加工需求。工装中部设置多组可调式定位夹紧模块，模块采用模块化设计思路，可根据待加工排气管道的外形轮廓更换定位垫块，图中绿色透明部分为快换式定位板，采用聚氨酯材质模拟，既可以保证与蓝色半透明展示的排气弯管外壁充分贴合，避免夹紧过程中划伤管件表面，又能在成型加工时提供足够的支撑力，抵消管件受力产生的形变。工装的端部设置成型执行机构，可配合外部动力源完成排气管道端部的扩口、翻边等端成型工序，各夹紧模块采用联动式设计，可实现一键同步夹紧，减少人工装夹的辅助时间，提升加工效率。渲染阶段对不同功能部件采用差异化材质区分：基座与滑动支撑结构采用哑光金属灰材质，还原铸铁与钢材的哑光金属质感；定位板采用半透明绿色亚克力质感材质，清晰展示内部的定位支撑结构；待加工排气弯管采用半透明蓝色工程塑料质感材质，直观呈现管件在工装上的装夹位置与形态；顶部的成型模具部件采用亮面金属材质，突出模具的加工精度与硬度属性。整体设计充分考虑汽车排气系统管件的加工特性，兼顾了工装的通用性、装夹便捷性与加工稳定性，可直接用于同类工装的设计参考与结构优化，建模过程中对所有螺栓、销钉等标准件均做了简化处理，在保证结构展示完整性的同时避免了模型过于冗余，各运动部件均保留了正确的装配约束关系，可直接用于运动仿真验证工装的动作逻辑。
