重型管钳CATIA三维设计模型

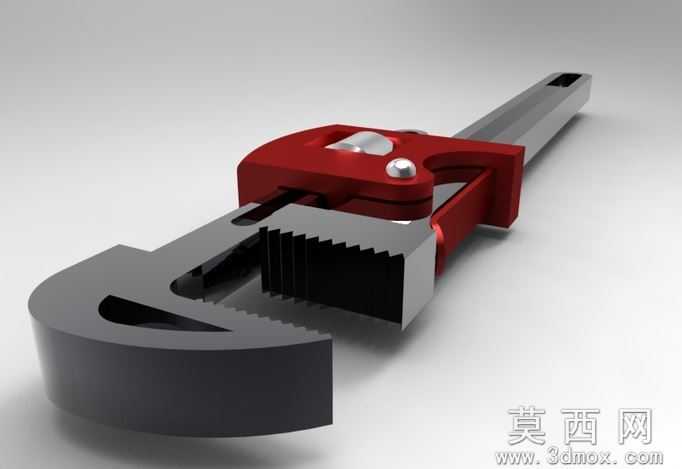

　　本款管钳模型采用CATIA V5 R18版本完成全参数化建模，整体建模过程严格遵循实体建模逻辑，从基础轮廓草绘开始，逐步通过凸台、凹槽、旋转、阵列等特征命令完成各零件的独立建模，再通过装配约束完成整体结构的组合，完整还原了真实管钳的活动钳身、固定钳身、调节螺母、手柄、钳口牙板等全部核心部件。模型渲染阶段采用哑光金属红作为主体材质，还原了工业级管钳常见的喷塑表面质感，牙板、销轴等受力部件单独赋予金属钢材质，通过材质粗糙度、反光度的参数调整，区分出不同部件的表面处理工艺差异，渲染光影采用柔和的侧上方主光源搭配环境补光，清晰呈现出管钳各部件的结构轮廓与细节特征。结构设计上完全复刻真实管钳的工作原理，

　　活动钳身可通过调节螺母实现钳口开度的无级调整，钳口牙板的锯齿结构做了细节还原，保证咬合管道时的摩擦力表现，手柄部分的长力臂结构符合管钳的力矩放大设计逻辑，尾部的悬挂孔也做了精准建模，所有部件的装配间隙、配合关系都参照实物尺寸比例设置，无结构干涉问题。设计过程中优先保证模型的可编辑性，所有特征保留完整参数树，可根据不同的使用场景调整钳身长度、钳口最大开度、牙板齿距等参数，适配不同规格管道的夹持作业需求，模型同时导出了STEP、IGES等通用三维格式，可兼容AutoCAD、Autodesk Alias等多款主流三维设计软件，方便不同软件使用场景下的调用与二次修改，可用于五金工具产品设计演示、管道施工场景模拟、工具类教学课件制作等多种用途。
