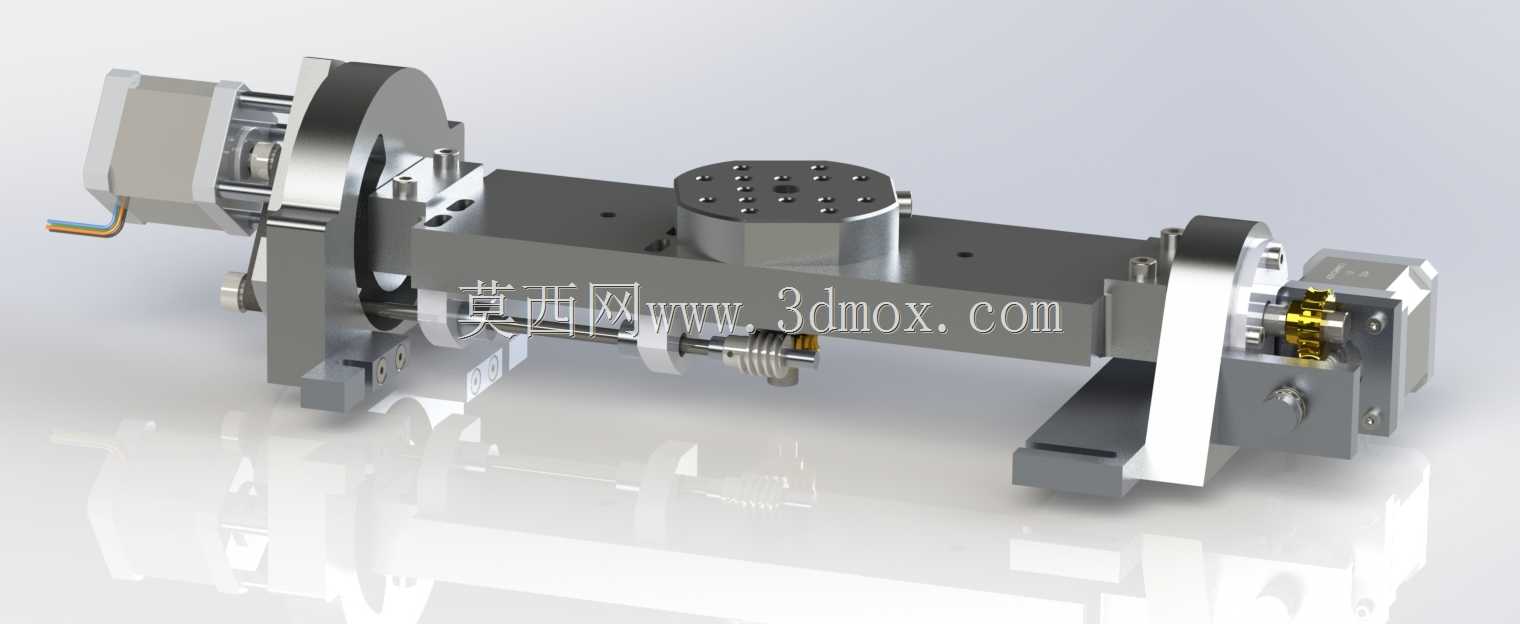

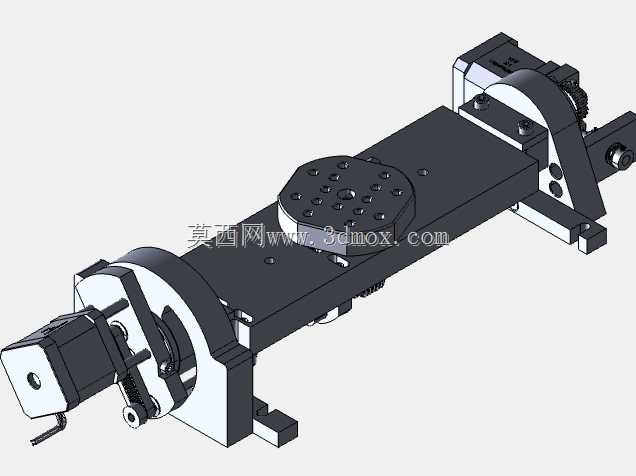

双旋转轴五轴CNC加工转台结构

　　在常规三轴数控铣床的升级改造场景中，这类双旋转轴转台是实现五轴联动加工能力的核心功能附件，不需要更换整台加工设备，仅需通过合理的安装定位，就能让原有仅具备X/Y/Z三个直线进给轴的设备，获得两个方向的回转进给能力，覆盖复杂曲面零件、多面位结构件的一次装夹加工需求，大幅减少多次装夹带来的定位误差，缩短零件加工的辅助周转时间。

　　从实际安装适配角度看，该转台的底座设置有标准化的安装定位孔组，可直接匹配常见立式加工中心的T型槽工作台面，安装时不需要对原有设备的工作台做破坏性改装，通过压板螺栓即可完成固定，整体安装边界控制合理，不会过度占用原有工作台的有效加工行程，转台中部的工件装夹盘面预留了通用的螺纹孔阵列与定位销孔，可直接适配通用卡盘、专用工装夹具的安装，不需要额外制作过渡连接盘，能快速完成夹具换装，适配不同规格零件的装夹需求。

　　结构设计上，两个旋转轴分别承担不同方向的回转进给功能，可根据实际安装方向的不同，作为AC轴或者BC轴转台使用：当转台沿机床X轴方向布置时，绕X轴回转的轴为A轴，盘面自身的回转轴为C轴；若调整安装方向沿Y轴布置，则对应形成BC轴的配置形式，灵活适配不同设备的行程布局与加工需求。两个回转轴的传动端均配置了适配的驱动连接结构，可与伺服电机输出端直连或者通过同步带、联轴器传动，保证回转进给的定位精度与重复定位精度，传动链路中设置有消隙结构，可抵消反向回转时的传动间隙，避免加工过程中出现振纹、轮廓误差超差的问题。

　　从实际加工场景的适配性来看，该转台可覆盖的加工场景十分广泛：小到小型精密五金零件的多面钻孔、铣削，大到小型模具型腔的五轴联动精加工，都能通过该转台的双轴回转配合直线轴的进给，让刀具始终以合理的切削角度接触工件表面，避免球头刀刀尖点切削的不良工况，有效提升加工表面质量，同时减少刀具的伸出长度，提升切削刚性，降低加工过程中的刀具震颤。转台的两侧支撑结构采用了对称式的布局设计，可承受较大的切削倾覆力矩，在进行重切削工况时也能保持足够的结构刚性，不会因为切削力的作用出现回转偏移，支撑部位的轴承配置采用了组合式轴承组，可同时承受径向载荷、轴向载荷与倾覆力矩，满足长时间连续加工的精度保持要求。

　　设计过程中充分考虑了实际加工的排屑与防护需求，转台的传动部位均设置有防护结构，可阻挡加工过程中产生的切屑、切削液进入传动腔体内部，避免传动部件出现异常磨损，日常维护时仅需按照保养周期对润滑点加注润滑脂即可，不需要频繁拆解维护。转台的走线部位预留了标准化的走线槽与穿线孔，可方便地布置伺服电机的动力线、编码器线，避免回转过程中出现线缆拉扯、磨损的问题，整体结构的零件加工工艺性良好，大部分结构件可通过常规的铣削、磨削加工完成，不需要特殊的加工工艺，加工成本可控，适合小批量定制生产或者设备改造场景的应用。

　　在安装调试过程中，仅需通过百分表打表校正转台的安装基准面与回转轴的同轴度，即可完成转台与机床的坐标对齐，后续通过机床的五轴功能标定，即可实现联动加工，调试流程简单，不需要复杂的专用校准工具，对于设备改造的现场施工十分友好。转台的整体重量控制合理，单人借助简单吊装工具即可完成安装移位，不会给原有设备的工作台带来过大的负载负担，适配绝大多数中小型立式加工中心、数控铣床的加装需求。
