本次仿真围绕F-18战斗机在262m/s来流条件下的外部流场开展,核心服务于飞行器气动外形优化、飞行包线边界校核、操纵面气动载荷计算三类核心工程场景,覆盖高亚音速飞行阶段的典型工况,对应飞行器在中空巡航、战术机动过渡段的实际飞行状态,能够为结构强度校核、飞控系统参数标定提供直接的流场数据支撑。从实际工程用途来看,这类全机CFD仿真结果可直接对接风洞试验的前置验证环节,在实物吹风前完成多轮外形迭代的气动特性筛查,减少风洞试验的工况数量与迭代成本,同时也能为飞行仿真模拟器提供高保真的气动载荷输入,还原不同迎角、侧滑角下的机身受力特性,支撑飞行员训练场景的真实度提升。

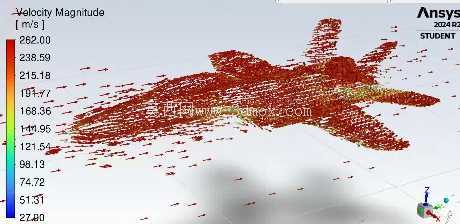

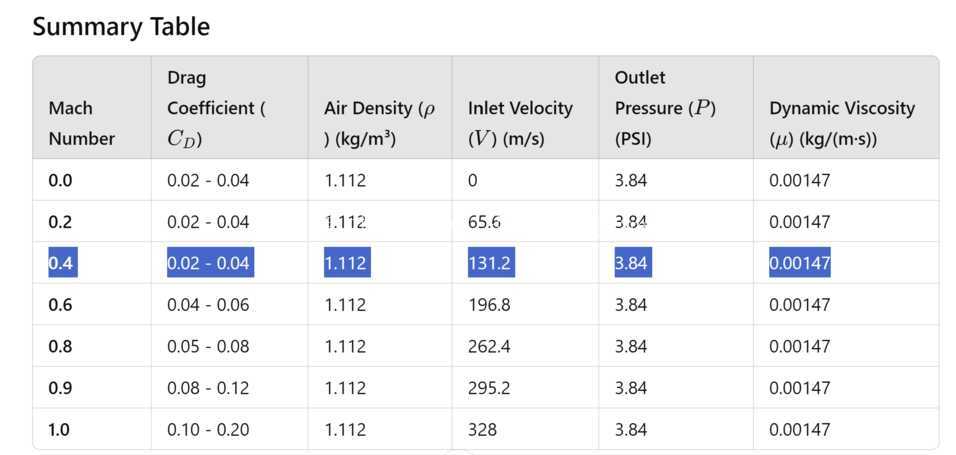

仿真过程中针对全机流场的计算域设置,严格遵循飞行器外部流场仿真的工程规范,计算域入口距机头长度不小于5倍机身长度,出口距机尾长度不小于15倍机身长度,径向计算域边界距机身轴线不小于10倍翼展长度,避免边界反射对流场结果的干扰,同时在机身附面层区域、机翼前缘、尾翼舵面、进气道唇口等流速梯度较大的区域进行网格加密,附面层第一层网格高度设置满足y+≈1的要求,保证壁面剪切力、附面层分离位置的计算精度。从流场结果的呈现来看,262m/s来流条件下,机身头部驻点区域流速接近0,压力达到来流总压水平,机翼前缘因气流加速出现局部流速高于来流的区域,机身与机翼结合部、垂尾与平尾的干扰区域存在明显的流速尾迹,能够清晰捕捉到附面层从层流向湍流转捩的位置,以及大迎角下可能出现的局部分离涡结构,这些数据可直接用于校核不同舵面偏转状态下的舵效,判断跨音速阶段是否存在局部激波引发的舵面效率下降问题。

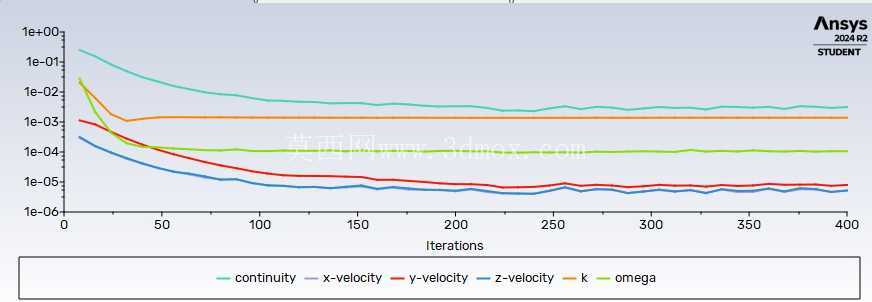

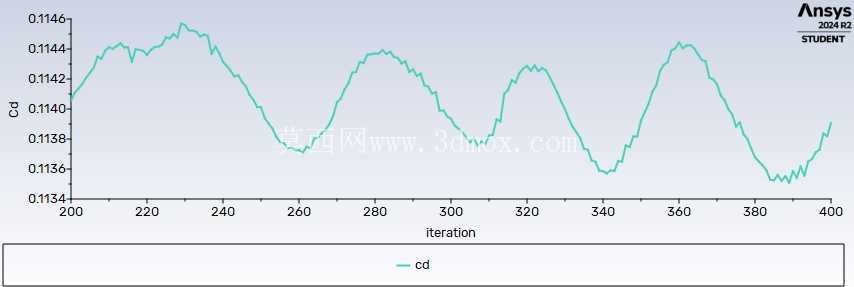

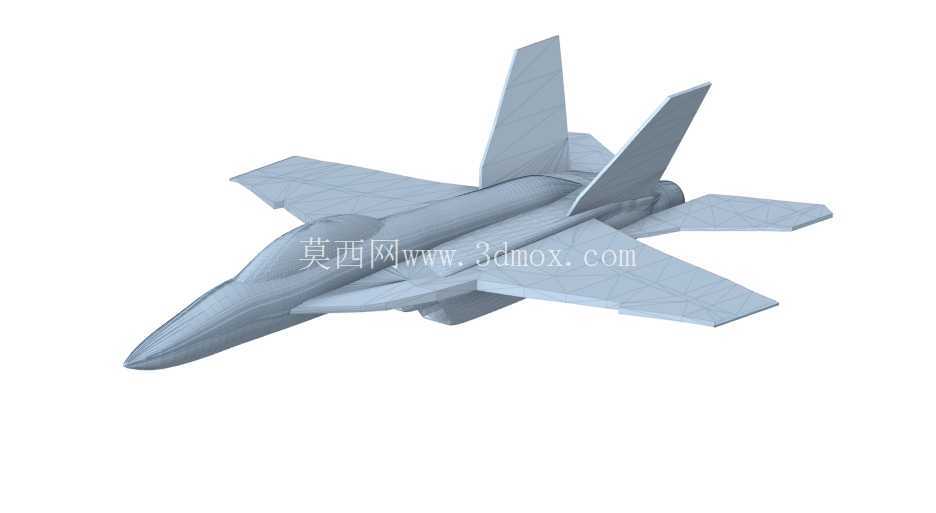

设计思路上,本次仿真采用全机几何保真建模,未对机身表面的天线、口盖、挂架等小尺寸凸起做过度简化,避免因几何简化带来的流场计算误差,因为这类小尺度凸起虽不会改变全机的整体升阻特性,但会对局部流场的湍流度、尾迹分布产生明显影响,进而影响垂尾等下游部件的振动载荷计算精度。仿真采用的湍流模型针对航空外部流场做了适配,能够准确模拟高雷诺数下的附面层发展与分离特性,计算过程中监测全机升力、阻力、俯仰力矩系数的迭代收敛情况,当连续100步迭代的系数波动小于0.1%时判定计算收敛,保证结果的工程可用性。从安装边界与尺寸适配角度,仿真所用的全机几何严格匹配F-18的实机尺寸参数,翼展、机身长度、进气道截面尺寸、各操纵面的偏转角度范围均与实机保持一致,流场计算得到的机身表面压力分布数据可直接映射到结构有限元模型上,开展静气动弹性校核,判断机翼在该飞行速度下的扭转变形是否会对舵效产生反向影响,同时也能为起落架舱、武器舱等开口区域的舱门载荷计算提供输入,避免高速飞行下舱门因内外压差出现变形或密封失效问题。
这类全机CFD仿真的结果,还可用于对比不同挂装配置下的全机气动特性变化,比如挂载副油箱、不同型号弹药时的阻力增量、俯仰力矩变化,为任务规划阶段的飞行性能计算提供数据支撑,相比传统的工程估算方法,CFD仿真能够捕捉到挂架与机身、挂架与弹药之间的干扰流场,得到的阻力增量数据精度更高,能够更准确地计算作战半径、爬升率等关键飞行性能指标。在工程实际应用中,这类仿真结果还会与风洞试验数据、试飞数据做交叉校核,不断修正仿真模型的网格设置与湍流模型参数,形成可复用的仿真模板,为后续同类型飞行器的气动计算提供参考,减少新项目的仿真迭代周期。针对262m/s这一特定流速点的仿真,重点关注的是高亚音速阶段的压缩性效应影响,判断机翼上表面是否出现局部超音速区以及对应的激波位置,激波与附面层干扰是否会引发气流分离导致升力下降、阻力骤增,这些结果直接决定了飞机的临界马赫数指标,是飞行包线右边界划定的核心依据。
