F-18战斗机121m/s流速CFD仿真分析

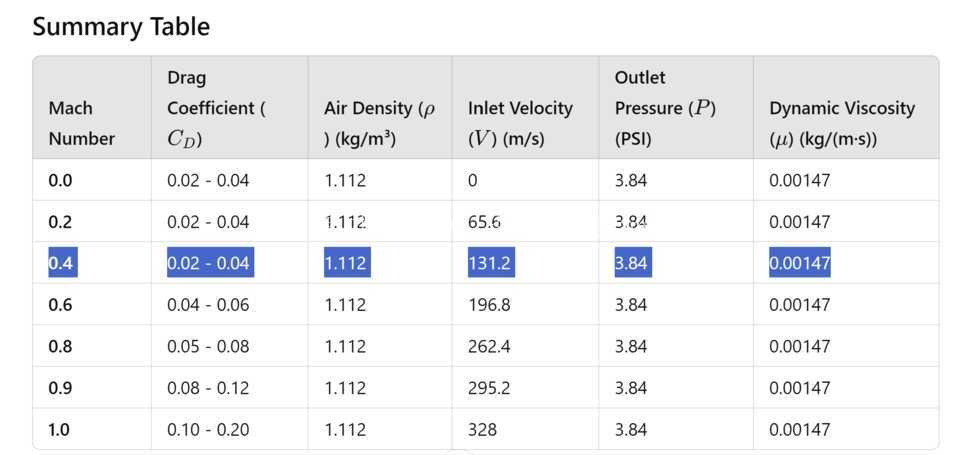

　　本次针对F-18机型开展的121m/s来流条件下CFD仿真，核心服务于飞行器气动外形优化、飞行包线边界校核的工程场景，在军用战机改型设计、民用通航机型气动验证、高速飞行器风洞试验前置校验环节都有明确的应用价值。不同于常规几何建模只关注实体结构的思路，本次仿真的建模逻辑从流体域构建起步，首先围绕战机全机外形划定足够大的计算域空间，确保远场边界不会对流场发展造成非物理干扰，入口边界设置对应121m/s的均匀来流条件，出口采用压力出口匹配标准大气压环境，机身表面设置无滑移壁面条件，准确捕捉附面层内的流速梯度变化。

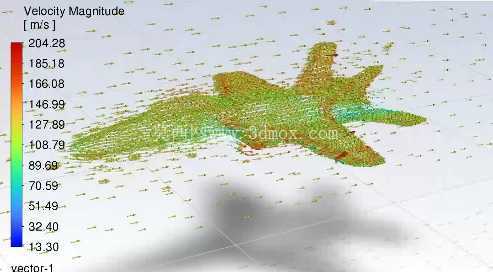

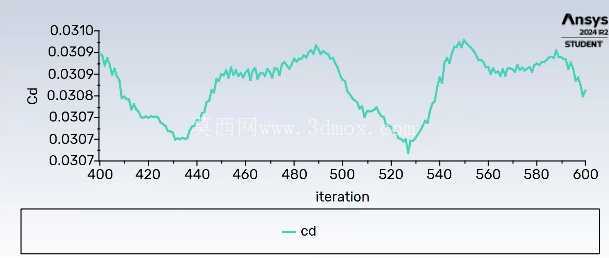

　　从仿真输出的速度云图可以看到，全机流速分布呈现明显的区域差异：机头驻点区域流速接近0，来流动压在此处完全转化为静压，是全机静压最高的区域；机翼前缘、垂尾前缘位置流速快速抬升，局部流速超过来流值20%，对应局部低压区，也是机翼升力产生的核心区域；机身后部、尾翼后方存在明显的尾迹区，流速出现显著衰减，伴随有不同尺度的涡旋结构，这部分区域的流场特性直接影响战机的压差阻力大小，是减阻优化需要重点关注的部位。在网格划分环节，针对附面层区域进行了边界层网格加密，确保壁面y+值符合湍流模型的计算要求，机身表面曲率变化较大的区域比如边条翼、进气道唇口、平尾与垂尾衔接位置也进行了局部网格细化，避免几何特征丢失带来的计算误差。

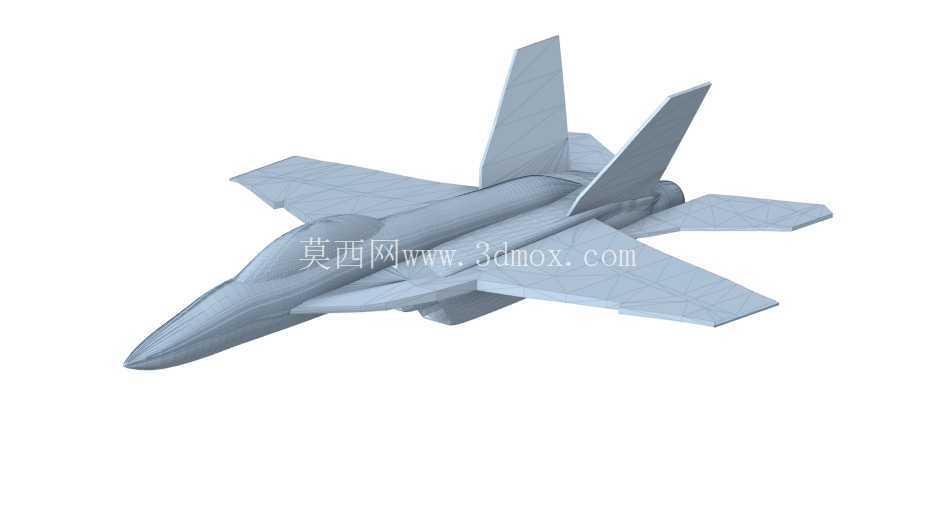

　　从工程应用角度看，121m/s的来流速度对应战机典型的亚音速巡航工况，这个速度段下的流场特性直接关系到战机的巡航升阻比、操纵面舵效、起降阶段的气动稳定性，通过仿真获取的全机速度场分布，可以直观判断边条翼脱体涡的生成与发展路径，确认涡旋是否会在垂尾位置发生破裂，避免垂尾在非定常涡载荷作用下出现结构疲劳问题；同时也能校核进气道入口位置的流场均匀度，确保发动机进气道在该工况下的总压恢复系数满足设计要求，避免出现进气畸变过大导致发动机喘振的风险。在外形尺寸与边界校核层面，仿真过程中完整保留了F-18全机的气动外形细节，包括机翼的扭转角度、边条翼的后掠角、垂尾的外倾角度、机身的截面积分布，计算域的尺寸设置满足远场边界距离机身至少15倍机身长度的工程要求，避免边界反射对计算结果的干扰；壁面网格的第一层厚度设置严格匹配所选湍流模型的要求，确保附面层内的流速分布能够被准确解析，不会因为网格过粗导致壁面摩擦阻力计算出现偏差。

　　不同于风洞试验需要加工缩比模型、面临雷诺数不匹配的问题，CFD仿真可以直接针对全尺寸机型开展计算，准确还原真实飞行条件下的雷诺数效应，获取全流场的详细参数分布，这些数据既可以作为风洞试验方案设计的参考，提前预判风洞试验中可能出现的流动分离、涡旋干扰问题，也可以直接用于飞行控制律的初步设计，为不同速度下的舵面偏转角度设置提供气动载荷依据。在实际工程迭代中，这类仿真结果还可以用于对比不同改型方案的气动收益，比如调整边条翼外形、修改机翼前缘扭转角度、优化机身后体整流外形之后，通过相同工况下的CFD计算，快速对比不同方案的升阻比、表面压力分布、尾迹区范围，筛选出气动性能更优的方案进入下一阶段的风洞试验验证，大幅降低研发阶段的试验成本，缩短迭代周期。需要注意的是，这类亚音速工况下的CFD仿真，需要重点关注湍流模型的选择，针对战机大迎角下可能出现的流动分离问题，需要选择能够准确捕捉分离流特性的湍流模型，同时配合足够的网格分辨率，才能确保仿真结果与真实飞行数据的偏差控制在工程允许的范围内，为后续的结构设计、飞控设计提供可靠的气动载荷输入。
