F18战机流体仿真用几何体积提取模型

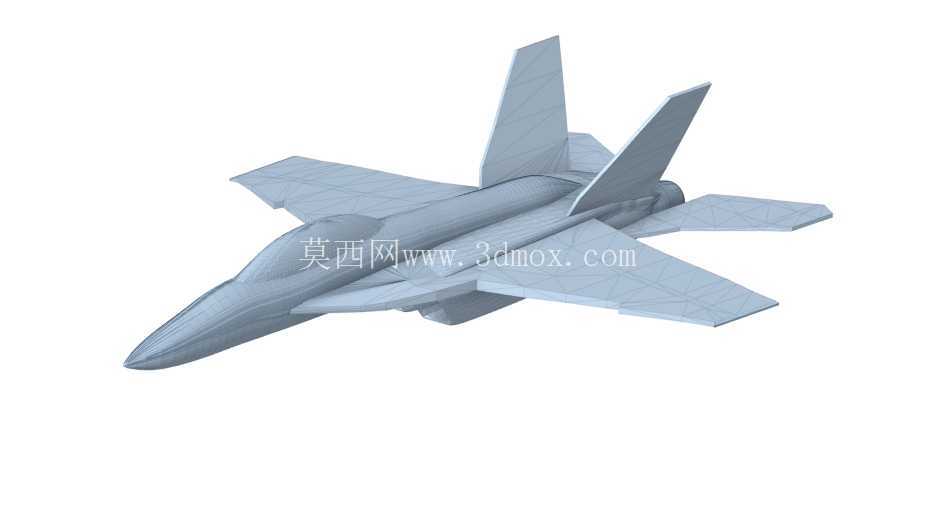

　　在航空航天领域的飞行器气动性能研发环节，计算流体动力学仿真的前置几何处理工作，直接决定了后续仿真计算的收敛效率与结果可信度，这套针对F-18战斗机完成体积提取的几何模型，正是为CFD网格划分环节专门构建的处理成果。不同于常规用于外观展示或结构装配的整机三维模型，该模型在构建阶段就完全围绕流体域计算需求展开，首先对整机外形的几何连续性做了统一处理，剔除了原机结构中对气动计算影响极小的微小缝隙、紧固件凹坑、口盖台阶等细碎特征，避免后续网格划分时出现局部尺寸突变导致的网格负体积、 skewness值超标等问题，同时保留了机身、机翼、平尾、垂尾、座舱盖、进气道唇口等所有参与气动交互的核心外形轮廓，确保仿真计算时气流绕流的路径与真实飞行器状态一致。

　　从实际工程应用场景来看，这类经过体积提取的几何模型，可直接导入网格划分工具完成流体域的布尔运算，快速生成包围整机的计算域空间，无需工程师再花费大量时间修补几何破面、清理冗余特征，能够大幅缩短气动仿真的前处理周期。在亚声速、跨声速飞行工况的仿真计算中，模型保留的机翼前缘边条、垂尾后掠角度、机身翼身融合过渡段等关键气动外形细节，能够准确还原边条涡的生成与发展路径，支撑不同迎角下的升阻特性、舵面操纵效率、尾流场分布等核心参数的计算验证，可用于飞行器改型设计阶段的气动方案快速迭代，也可作为航空相关专业CFD教学的实操案例模型。

　　设计思路上，该模型没有沿用结构设计常用的实体装配逻辑，而是以流体计算的几何拓扑要求为核心，首先完成了整机外表面的封闭性检查，确保所有曲面之间实现G0连续，不存在漏面、重叠面等会导致布尔运算失败的几何缺陷；其次对几何的曲率变化做了分段预判，在机翼前缘、进气道唇口等曲率变化剧烈的区域预留了足够的几何精度，避免曲面简化过度导致的外形失真，而在机身中段等曲率平缓的区域则做了适度的曲面合并，减少后续网格划分时的单元数量，平衡计算精度与求解效率。

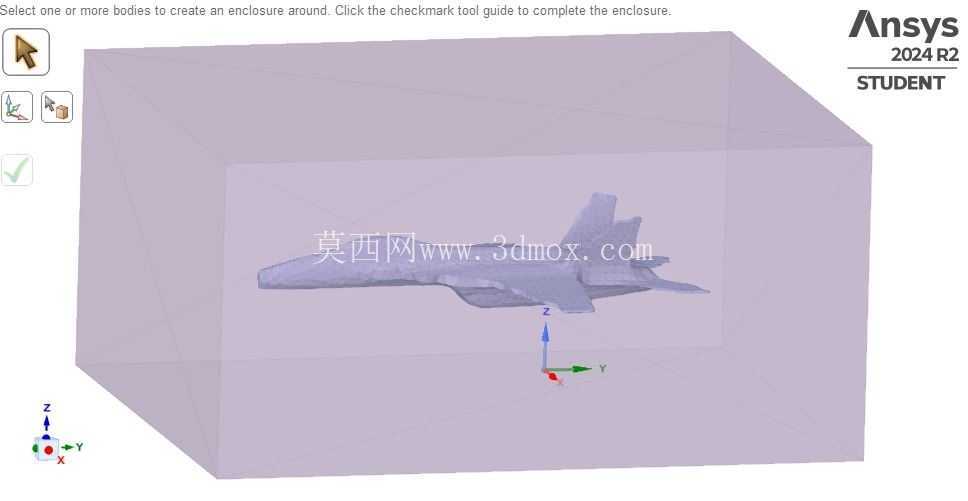

　　从安装边界与尺寸适配角度来看，该模型的几何坐标系与航空仿真通用坐标系保持一致，以机头端点为坐标原点，机身纵轴为X轴指向机尾，展向为Y轴对称分布，竖直方向为Z轴向上，能够直接对接多数CFD求解器的坐标要求，无需额外做坐标转换；整机的几何比例严格按照真实F-18战斗机的尺寸等比例构建，计算域设置时可直接按照真实飞行状态的雷诺数要求，确定外场计算域的远场边界尺寸，通常取机身长度的15-20倍作为远场范围，即可避免边界反射对仿真结果的干扰。模型提取的实体体积可直接用于后续的网格加密区域划定，在机身附面层区域可按照y+值要求生成对应的边界层网格，在尾流区域可划定体积加密块捕捉尾涡的发展过程，完全覆盖常规气动仿真的前处理几何需求。

　　在实际工程使用中，这类经过预处理的几何模型能够有效规避前处理环节的常见问题，比如很多原始结构模型导入仿真工具后会出现的几何丢失、曲面缝隙、特征冗余等问题，往往需要工程师花费数天时间修补，而该模型在构建阶段就完成了所有几何清理工作，能够让工程师把精力集中在网格参数设置、边界条件定义、求解结果分析等核心环节，提升研发效率。同时模型的几何拓扑结构规整，支持结构化网格、非结构化网格、混合网格等多种网格类型的划分，既可以用于快速方案评估的粗网格计算，也可以用于高精度气动特性验证的细网格仿真，适配不同研发阶段的使用需求。
