移动电话外壳注塑模具三维结构设计

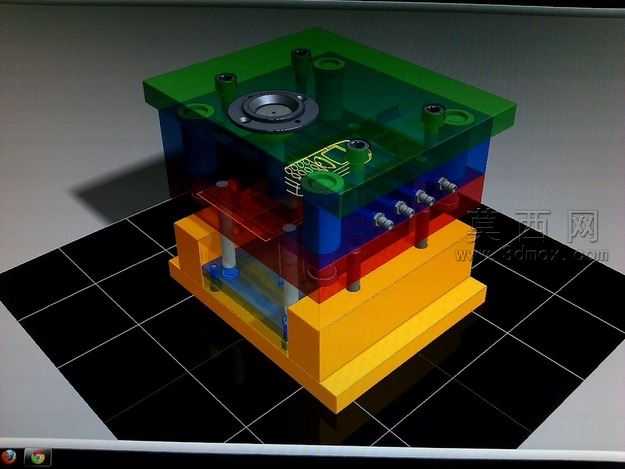

本套三维模型为移动电话外壳专用注塑模具，整体采用标准两板模模架结构，通过三维建模软件完成全参数化设计，各零部件配合精度符合注塑模具设计规范。建模过程中首先完成产品结构分析，针对移动电话外壳薄壁、外观面要求高、带有细小卡扣结构的特点，确定型腔布局为单型腔结构，保证产品成型精度与外观质量。模型分层展示了模具的完整组成结构：顶部绿色部分为定模固定板与定模板，内置浇口套、定位圈，定位圈与注塑机射嘴中心精准对齐，浇口采用侧浇口形式开设在产品非外观边缘，避免浇口痕迹影响外壳外观质量；中部红蓝分层结构分别对应型腔镶件、型芯镶件，型腔部分采用整体式镶件加工，保证外观面的光洁度，型芯部分集成了顶出机构、冷却水道布局，细小的卡扣位置单独设计了小型镶件，方便后续加工更换与排气；底部黄色部分为动模固定板、垫块与顶出板组件，顶出系统采用圆顶针搭配扁顶针的组合形式，针对外壳的薄壁边缘与卡扣位置设置对应顶针，保证顶出过程中产品受力均匀，不会出现顶白、变形问题。渲染阶段采用半透明材质区分不同模板层级，清晰展示模具内部的导柱导套定位结构、螺丝紧固结构、冷却水路走向，导柱导套设置在模架四角，保证合模过程中的定位精度，冷却水道围绕型腔与型芯环绕布置，保证注塑过程中模温均匀，减少产品翘曲变形风险。整套模型完整还原了注塑模具从定模到动模的全部装配关系，各零部件之间无干涉，开合模行程符合标准注塑机参数要求，设计过程中充分考虑了移动电话外壳的成型工艺需求，对排气、浇口位置、顶出位置都做了针对性优化，能够直接用于模具加工参考与注塑工艺调试。
