3D打印机外置灯丝导向固定支架结构

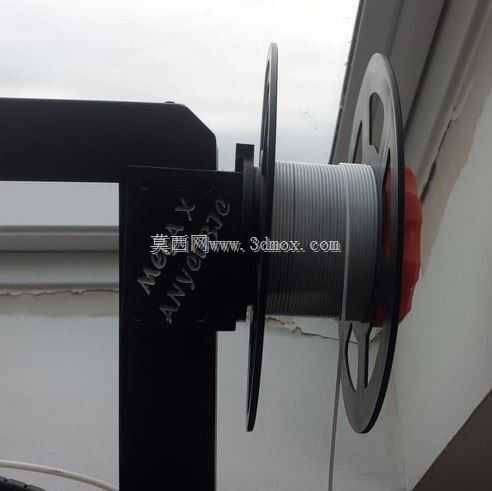

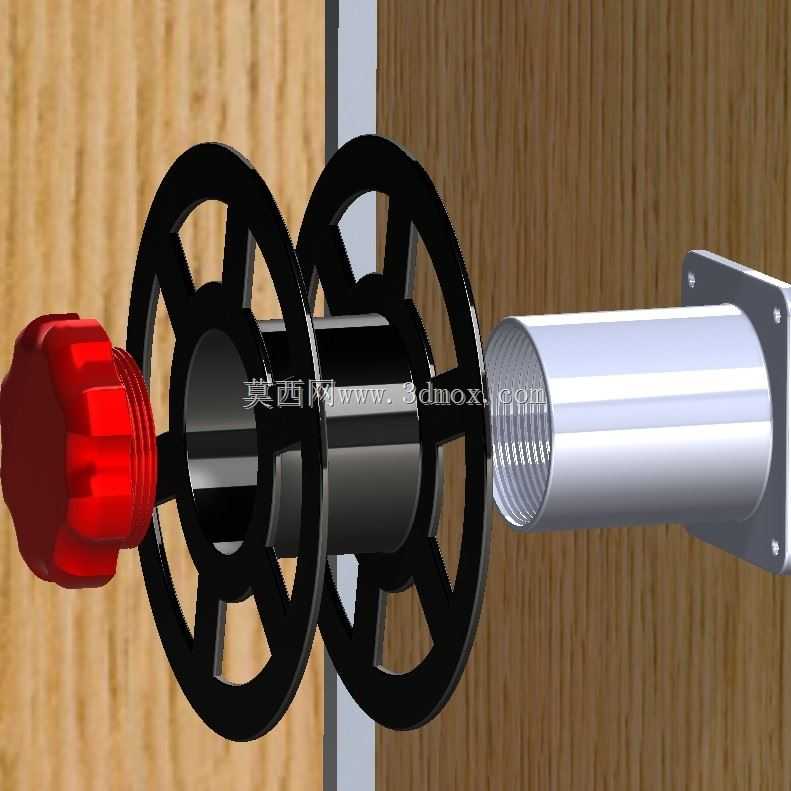

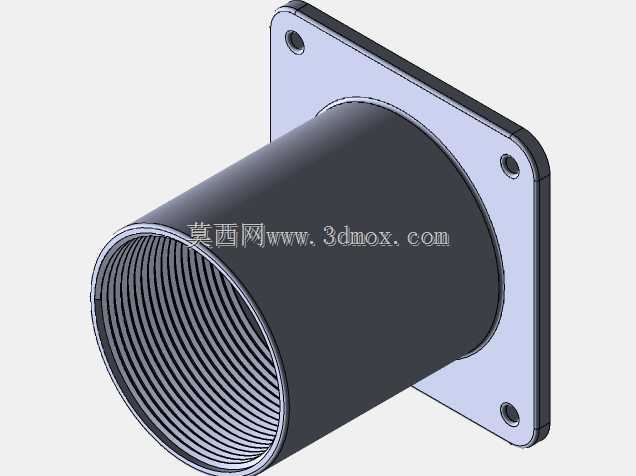

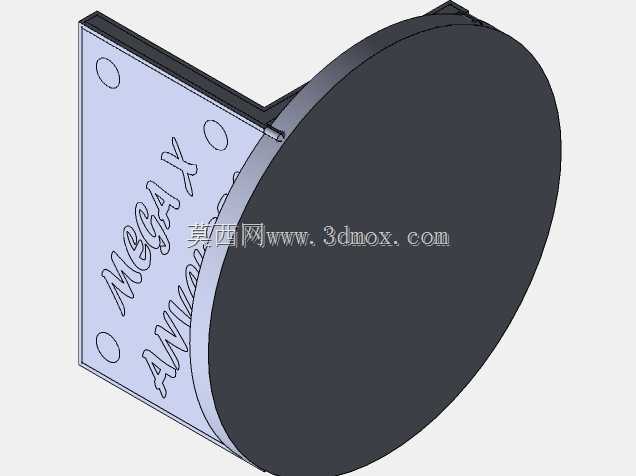

　　在桌面级FDM3D打印设备的实际使用场景中，耗材丝卷的放置与送料顺畅度直接影响打印成型质量，不少入门级设备原厂仅配置简易的顶部料架，当耗材卷重量较大、或者设备放置空间局促时，很容易出现料卷转动卡滞、送丝阻力波动、耗材丝缠绕打结等问题，轻则导致打印件出现层纹错位、填充不均，重则直接引发断料堵头，造成整批打印件报废。这款灯丝固定支架正是针对这类现场使用痛点设计的外置式耗材承载结构，可独立安装在设备侧方的型材框架或者外置工作台立面上，替代原厂简易料架完成耗材的稳定承载与顺畅送料。从结构组成来看，整套固定支架包含墙面安装法兰座、中空导向套筒、双挡边料卷轴、手拧锁紧端盖四个核心部分，安装法兰座采用方形平板带四个沉头安装孔的设计，

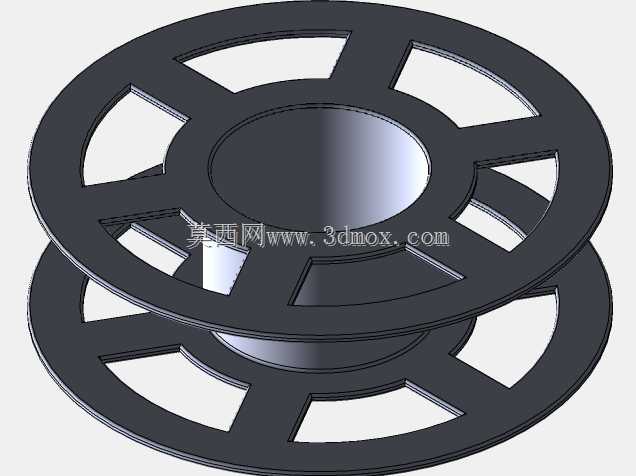

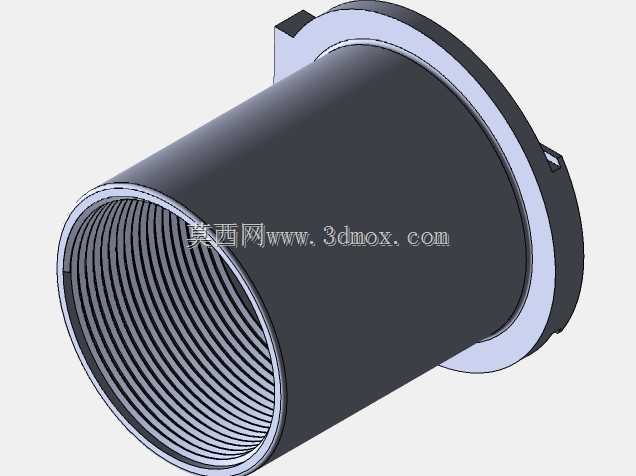

　　可适配M4/M5规格的内六角螺丝直接固定在铝型材立面、木质工作台侧板或者金属设备机架上，安装面与导向套筒采用垂直一体式连接，保证套筒轴线与安装面保持水平，避免料卷挂载后出现倾斜偏载。中空导向套筒采用外圆光滑、内孔带内螺纹的结构设计，一方面作为料卷轴的旋转支撑轴，光滑的外圆表面可降低料卷轴转动时的摩擦阻力，保证耗材拉扯时料卷可以随拉力灵活转动，不会出现过度拖拽导致的送丝步进电机丢步；另一方面内螺纹结构可与手拧端盖配合，实现料卷轴的轴向锁紧限位，不需要额外工具即可完成耗材卷的更换操作。双挡边料卷轴采用镂空轮辐式结构，两个圆形挡边的间距适配市面上主流1kg装PLA、ABS耗材卷的内孔宽度，挡边直径大于常规耗材卷的内孔直径，

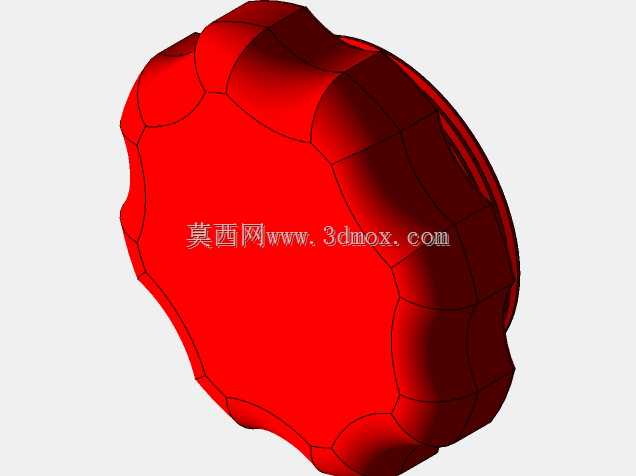

　　可对耗材卷形成可靠的径向限位，避免料卷转动过程中从轴上滑脱，轮辐部分做了等距镂空处理，在保证结构强度的前提下尽可能降低自身重量，减少转动惯量对送丝稳定性的影响。手拧锁紧端盖外侧做了周向滚花防滑结构，端盖中心带有外螺纹接头，可直接拧入导向套筒的内孔中，拧紧后端盖内侧的压紧面会贴合料卷轴外侧挡边，既不会压得过紧导致料卷转动卡滞，又能限制料卷轴的轴向窜动，避免设备运行过程中料卷左右晃动产生额外送丝阻力。在实际安装适配时，需要注意导向套筒的轴线距离安装立面的间隙要大于料卷挡边的半径，保证料卷转动时不会与安装面产生摩擦干涉，同时支架的安装高度要尽量与设备进丝口保持水平，或者略高于进丝口5-10mm，减少耗材丝弯折产生的送丝阻力，

　　对于多材料切换的打印场景，也可以并排安装多个同规格支架，实现多卷耗材的独立承载，不需要频繁更换料卷即可完成不同颜色、不同材质耗材的打印作业。从结构设计的细节来看，所有与耗材卷接触的边缘都做了圆角倒钝处理，不会刮伤耗材表面，转动配合面没有尖锐棱角，长期使用也不会产生磨屑掉落到耗材表面引发打印堵头，整体结构没有复杂的传动部件，不需要定期加注润滑脂维护，仅需要定期清理导向套筒表面的灰尘与耗材碎屑即可保证转动顺畅，适配绝大多数桌面级FDM3D打印设备的耗材承载需求，尤其适合设备放置空间有限、需要将耗材外置安装的使用场景，可有效解决原厂料架承载力不足、送丝阻力大的问题。
