HC-05蓝牙通讯模块结构设计方案

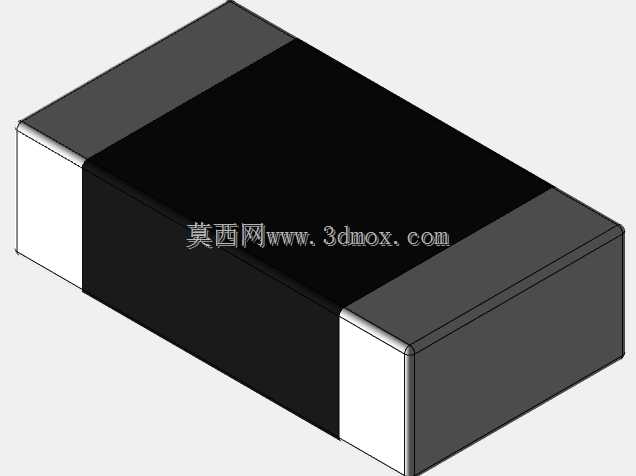

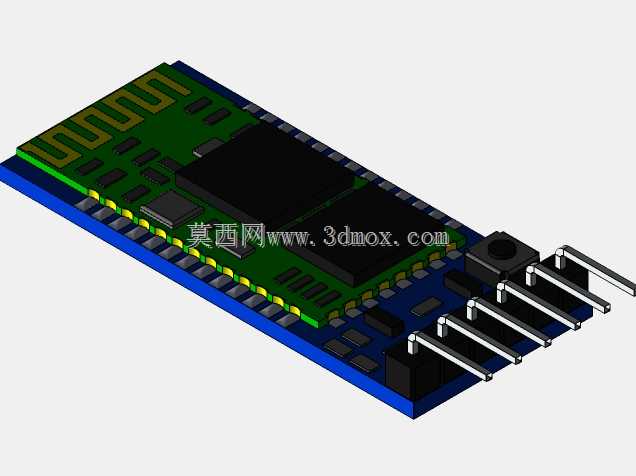

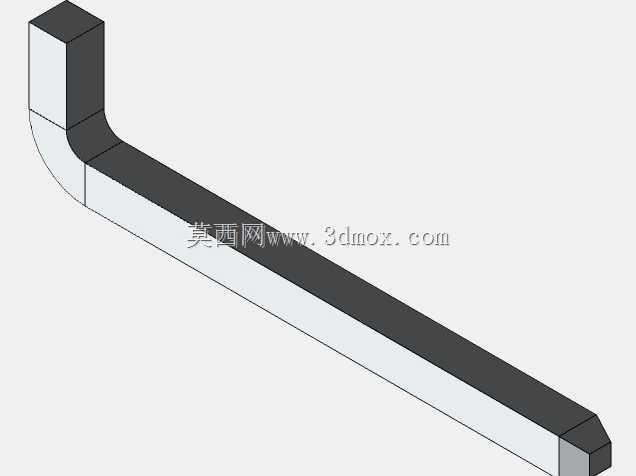

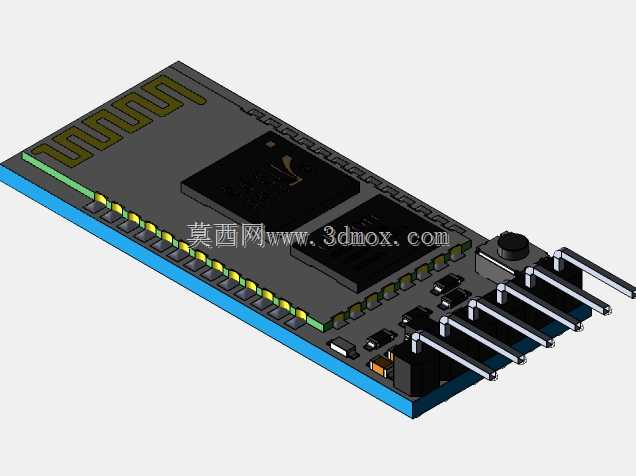

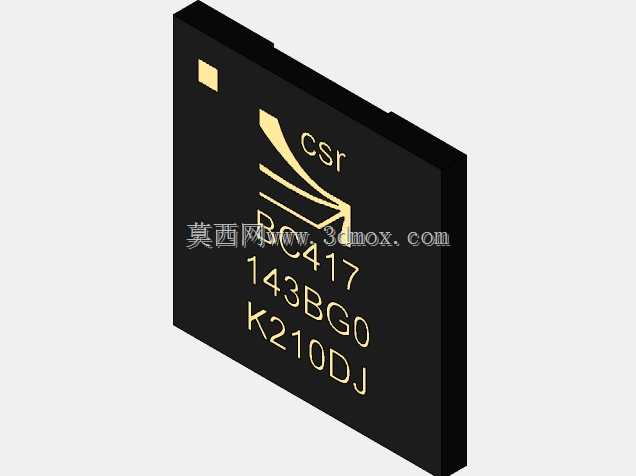

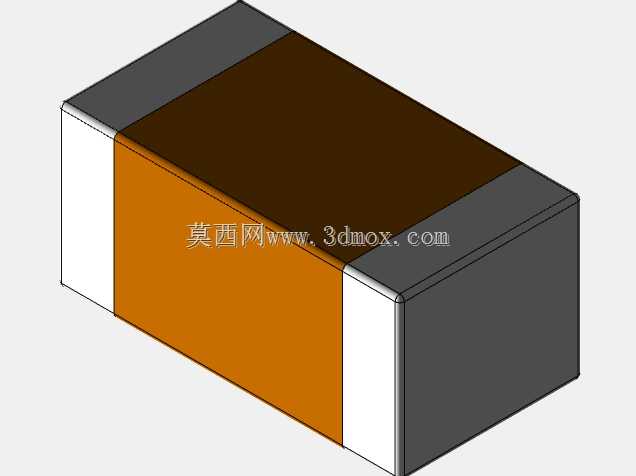

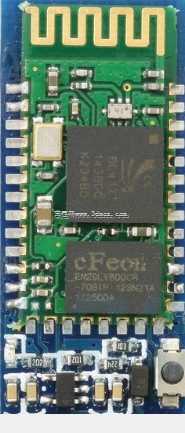

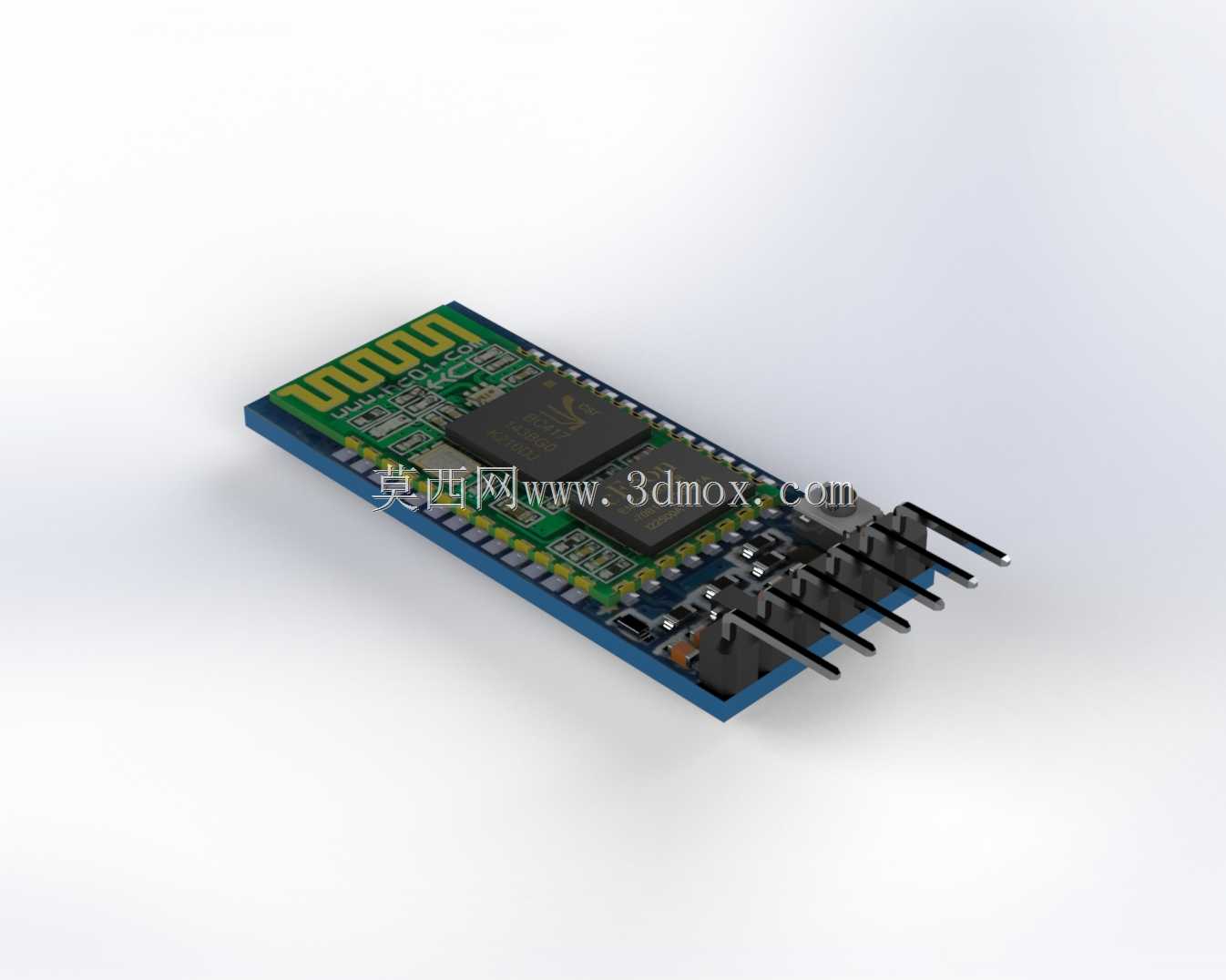

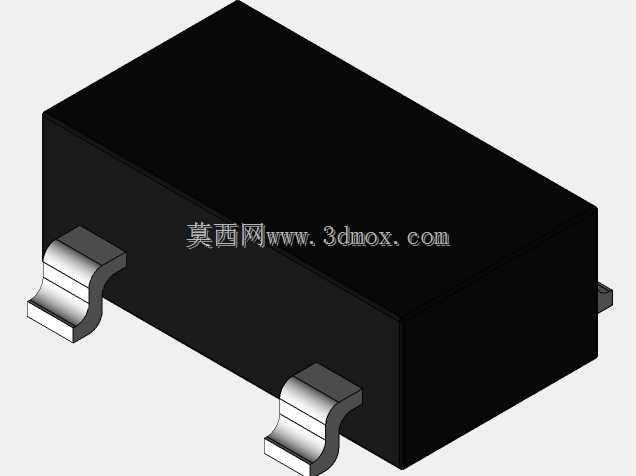

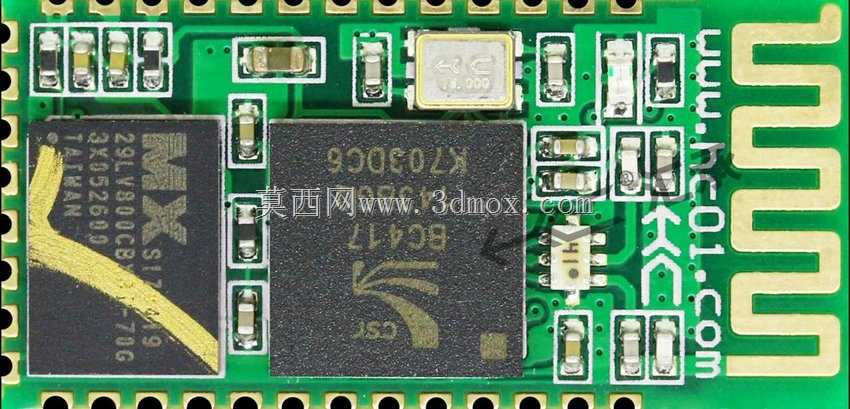

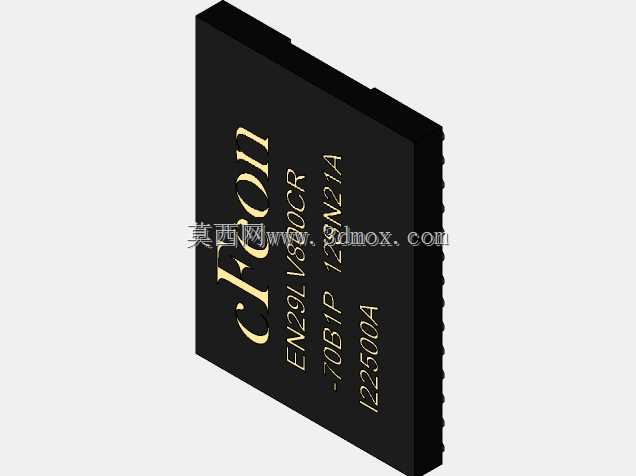

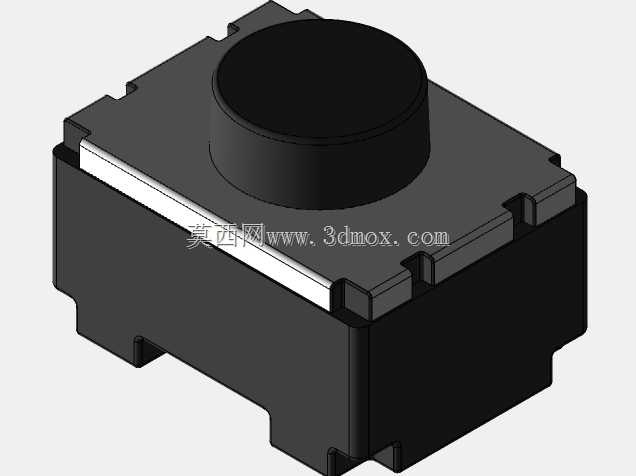

　　在嵌入式开发、工业现场数据采集、小型智能设备改造等场景里，短距离无线串口透传是非常高频的需求，HC-05这类主从一体蓝牙模块，正是为解决有线串口布线受限、设备间临时通讯对接的痛点设计的。从结构设计角度看，这款模块采用双层板布局，核心射频芯片与外围匹配电路布置在PCB板正面的核心区域，板载的状态指示LED、功能按键则靠近板边排布，方便调试时观察状态、快速进入AT配置模式。

　　模块的对外接口采用标准2.54mm间距直插排针设计，一共引出6个功能引脚，分别覆盖电源输入、地、串口收发、状态输出、使能控制，这个引脚排布完全兼容市面上主流的蓝牙模块封装尺寸，在做设备选型替换时，不需要重新修改PCB板的封装焊盘，直接插拔替换就能完成硬件对接，大幅降低老设备改造的改板成本。排针的焊接位置做了加宽焊盘处理，能承受多次插拔的应力，避免日常调试插拔时出现焊盘脱落的问题。

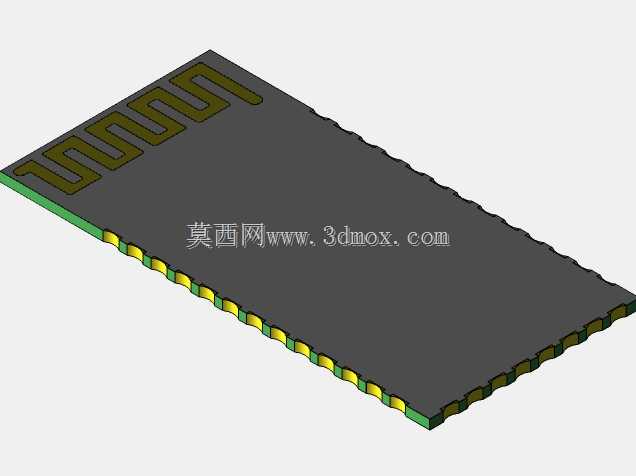

　　PCB板的外形做了圆角处理，整体长宽尺寸控制在合理范围内，既可以直接插在面包板上做原型验证，也能通过排针焊接在用户的主控板上，不需要额外预留过大的安装空间。板载的射频天线部分做了净空处理，天线区域没有布置高频信号线和金属遮挡结构，能保证蓝牙信号的有效传输距离，在空旷环境下可以实现稳定的10米级串口数据透传，完全满足小型智能设备、工业传感节点的短距离通讯需求。

　　从功能设计上，模块同时支持主模式和从模式，既可以作为从设备被手机、电脑等主设备搜索连接，也能主动搜索配对其他蓝牙从设备，实现两个嵌入式设备之间的无线数据交互。板载的3.3V稳压电路可以兼容3.3V到6V的宽电压输入，适配市面上绝大多数单片机主控板的供电输出，不需要额外增加电平转换电路，减少外围电路的设计工作量。模块的状态指示灯通过不同的闪烁频率区分待配对、已连接、配置模式等不同工作状态，调试时不需要额外接示波器测引脚电平，直接观察灯效就能判断模块当前的工作状态。

　　在安装边界上，模块整体厚度控制在较低水平，排针伸出PCB板的高度统一，当模块垂直焊接在主控板上时，整体占用的垂直空间不会和周边的电容、接插件等元件产生干涉，做结构堆叠设计时只需要预留排针高度加板厚的垂直空间即可。PCB板的边缘预留了两个固定孔位，在震动较大的工业应用场景里，可以通过铜柱将模块固定在设备壳体内部，避免长期震动导致排针接触不良。模块的核心芯片上方做了屏蔽罩焊接位，在电磁环境复杂的工业现场使用时，可以加装金属屏蔽罩，减少周边变频器、伺服电机等设备的电磁干扰，保证通讯链路的稳定性。

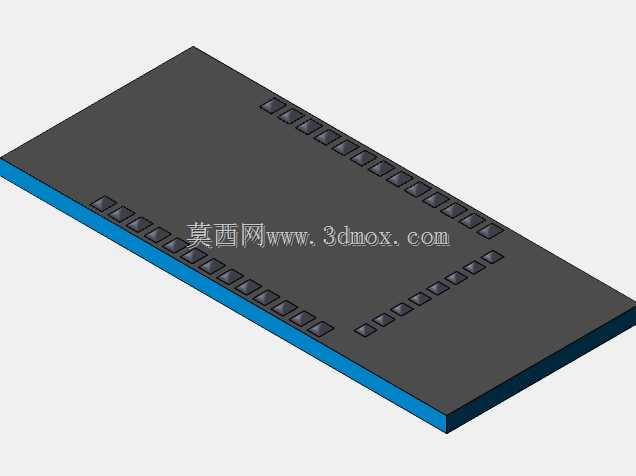

　　做三维建模时，需要准确还原排针的位置公差、PCB板的实际厚度、按键和指示灯的凸起高度，避免在做结构装配时出现干涉。尤其是排针的间距公差要控制在±0.1mm以内，保证模块可以顺利插在标准面包板或者对应封装的母座上。天线区域的净空范围要在模型里明确标注，提醒结构设计人员在这个区域内不要布置金属结构件，避免遮挡信号影响通讯距离。模块的供电引脚位置要做清晰的丝印标识还原，方便硬件设计人员核对接线定义，避免电源反接损坏模块。
