减速器用直齿花键轴零件三维设计

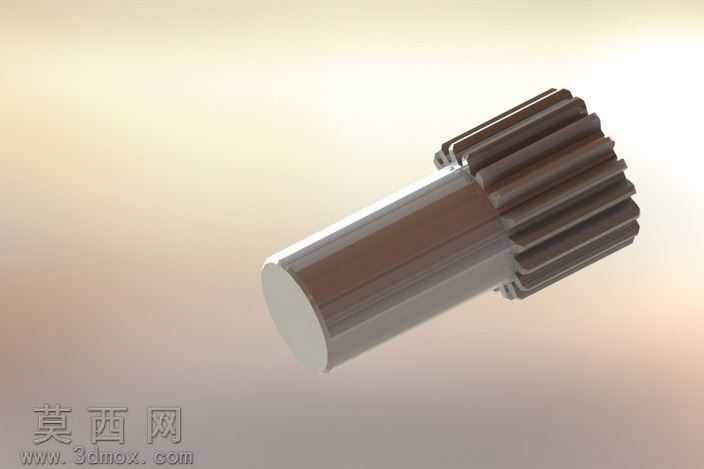

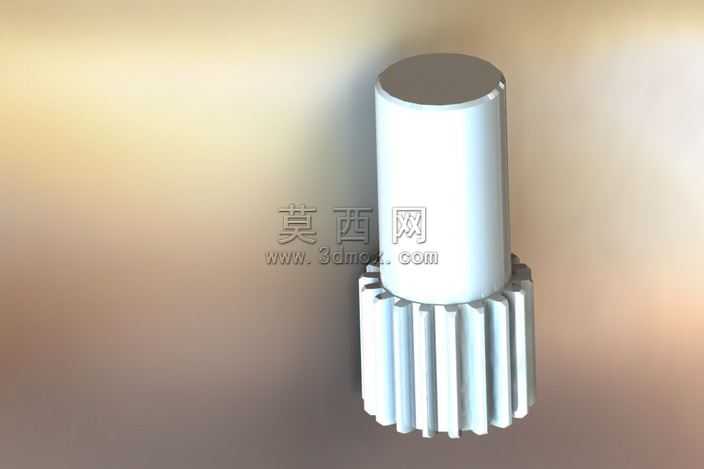

本作品为减速器配套的直齿花键轴三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循机械传动零件的设计规范开展结构搭建。建模初始阶段先完成基准轴与基准面的搭建，以零件的回转中心为核心基准，先绘制轴身的回转截面草图，通过回转特征生成光滑圆柱轴身主体，轴身部分严格按照传动配合的尺寸要求设计，保证轴段的同轴度公差符合装配要求，圆柱面的粗糙度预留设计符合后续机加工的工艺要求。齿轮部分采用参数化齿形生成方式，先通过齿廓渐开线方程绘制单个齿的截面轮廓，通过圆周阵列完成全部轮齿的排布，齿顶高、齿根高、齿距等参数均按照标准直齿圆柱齿轮的参数规范设定，保证轮齿的啮合精度，齿根部分做了圆角过渡处理，避免应力集中导致的零件失效，提升零件的使用寿命。花键部分与齿轮段做一体化建模，保证花键齿与轮齿的同轴度，花键的齿形、齿距均按照传动配合的花键标准设计，确保与配合件的装配精度。材质渲染阶段选用合金结构钢作为零件的材质基底，调整金属材质的反光度、粗糙度参数，还原经过精加工后的金属表面质感，轮齿端面、轴身端面做了高光处理，体现磨削加工后的表面效果，整体渲染采用柔和的漫反射光源，清晰展现零件的结构轮廓与细节特征，齿面的纹理、轴身的圆柱面过渡都通过材质参数调整得到真实呈现。设计过程中充分考虑零件的实际使用场景，针对减速器传动过程中承受的扭矩载荷，对轴身直径、齿轮齿厚、花键配合长度都做了合理的参数匹配，避免结构强度不足导致的传动失效，同时各轴段的退刀槽、过渡圆角都做了符合加工工艺的设计，保证模型不仅具备外观展示效果，同时可直接用于后续的工程图导出、装配仿真、有限元强度校核等后续设计环节，整体模型的参数可编辑性强，可根据不同的减速器传动参数调整模数、齿数、轴长等核心参数，适配不同规格的减速器传动需求。
