精密机械组合工件结构展示设计

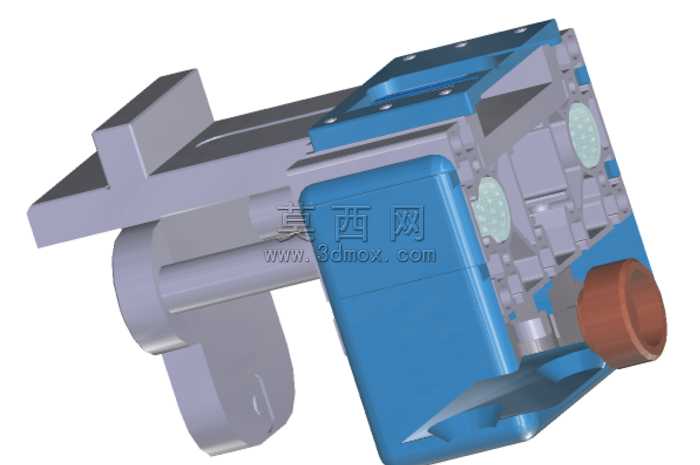

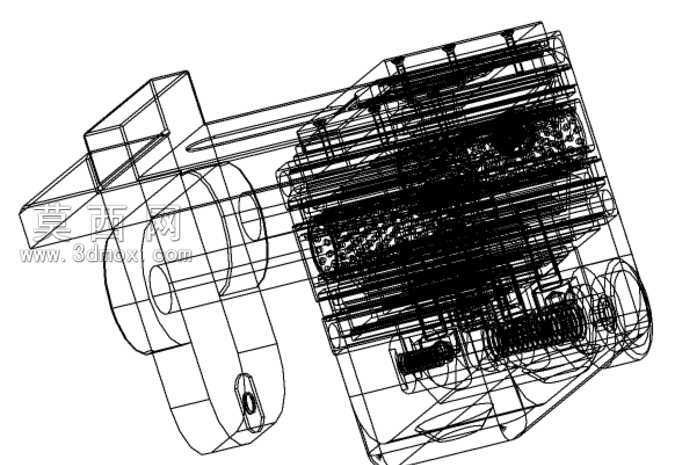

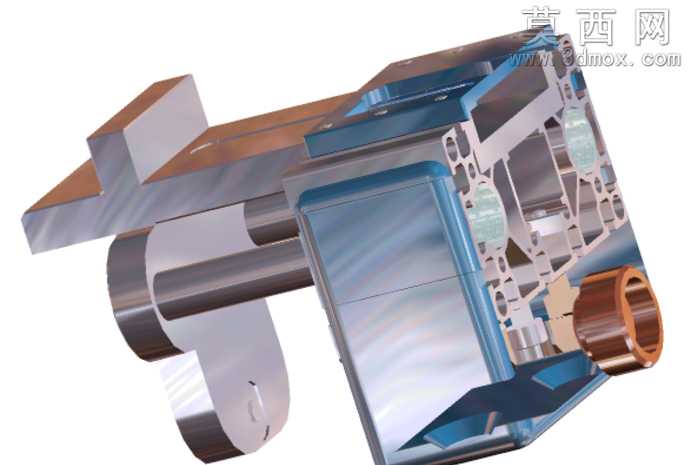

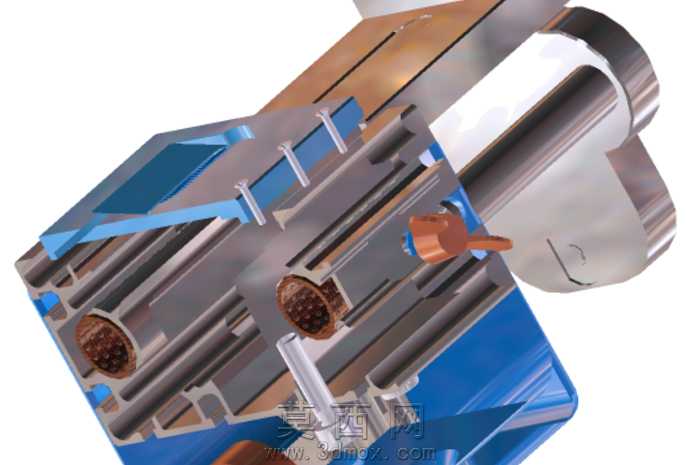

本作品为精密机械组合工件的三维建模设计成果，建模过程中严格遵循机械加工的公差配合标准，对每一处装配结构都进行了严谨的尺寸约束，确保各部件之间的装配关系符合实际生产的工艺要求。建模阶段采用自底向上的装配设计思路，先逐一完成单个零件的特征建模，针对金属轴类零件，通过回转特征生成主体轮廓后，添加倒角、退刀槽等工艺结构，还原真实机加工零件的细节特征；针对框架类壳体零件，通过拉伸、切除、阵列等特征命令，构建出内部的镂空减重结构与安装定位孔位，兼顾结构强度与轻量化设计需求。材质编辑环节，针对不同零件的功能属性匹配对应材质表现：金属切削加工件采用高反射率的镀铬金属材质，调整粗糙度参数模拟精磨后的金属表面光泽，还原金属加工面的细腻质感；蓝色包覆部件采用磨砂工程塑料材质，适当降低反射强度，添加细微的颗粒质感区分于金属构件；铜质衬套部件采用红铜材质，调整金属色泽与氧化质感，表现出铜合金零件独有的材质特性。渲染阶段采用三点布光方案，主光源从侧上方投射，突出零件的轮廓转折与结构层次，辅助光源补充暗部细节避免阴影死黑，轮廓光勾勒工件边缘提升立体感，最终渲染图清晰呈现出工件的内部装配结构与外部造型特征，完整展现了精密机械组件的结构设计逻辑，可用于机械结构教学、工艺展示、产品宣传海报制作等场景，清晰传递精密机加工组件的设计细节与装配关系，帮助观者快速理解该组合工件的结构组成与各部件的功能定位。
