Romheld小麦120机用计划虎钳三维结构

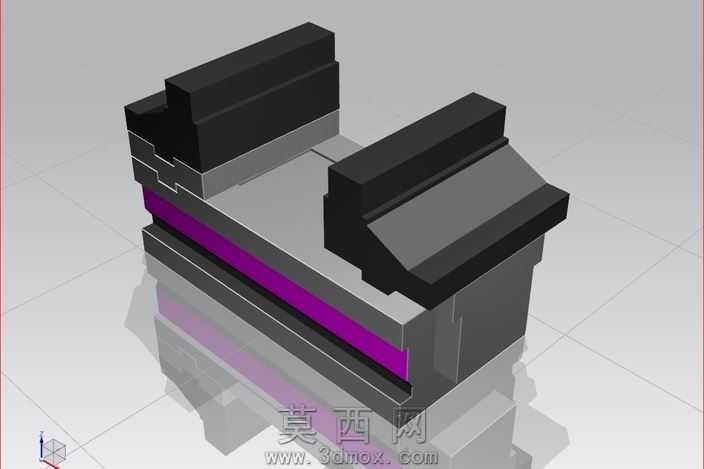

本模型为Romheld小麦120规格机用计划虎钳，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机用虎钳的实际装配逻辑与尺寸比例，对固定钳身、活动钳身、夹紧块、传动衔接结构等核心部件逐一进行特征构建，通过拉伸、切除、倒角、装配配合等操作还原各部件的连接关系，确保整体装配无干涉、运动逻辑符合实际使用工况。渲染阶段采用哑光金属材质模拟虎钳主体的铸铁基材，对钳口夹紧部位做了深色硬质合金质感的材质区分，中部的密封防护结构采用亮紫色橡塑材质表现，通过环境光遮蔽、漫反射参数调整凸显部件的层次结构，搭配浅灰色网格地面与柔和的顶侧光源，清晰呈现虎钳的整体轮廓与部件衔接细节。结构设计上，该虎钳采用对称式钳身布局，固定钳身与活动钳身的导轨配合面做了阶梯式限位结构，可承受较大的夹紧反力，钳口部位设计有可拆卸的夹紧垫块，可根据加工工件的外形更换不同夹持面的垫块，适配不同类型工件的装夹需求；中部的紫色防护结构用于阻隔加工碎屑、切削液进入内部传动导轨，避免导轨磨损卡滞，延长虎钳的使用寿命。设计思路围绕机床加工场景的实用需求展开，在保证整体结构强度的前提下优化了部件的外形轮廓，去除了不必要的冗余结构，既还原了Romheld系列虎钳的工业设计特征，也通过清晰的材质区分让各功能部件的作用一目了然，可用于机床装夹机构的教学演示、工装设计参考以及非标夹具的方案选型参考，模型各部件均保留了可编辑的特征参数，可根据实际使用需求调整钳口开度、整体外形尺寸等参数，适配不同规格机床的装夹空间要求。
