带联动压合结构的装配螺钉帽组件

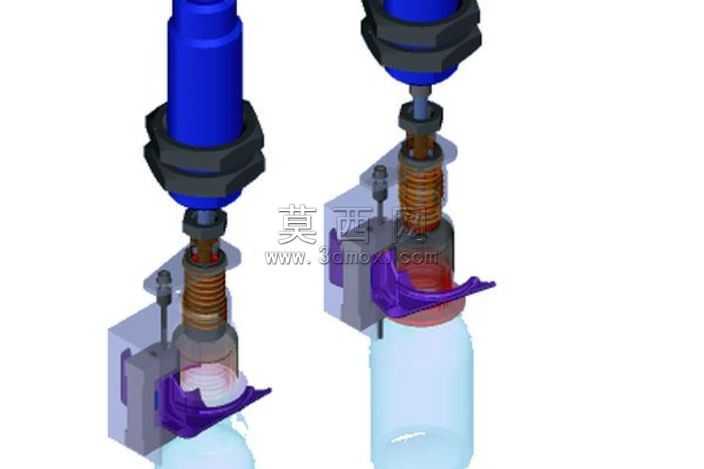

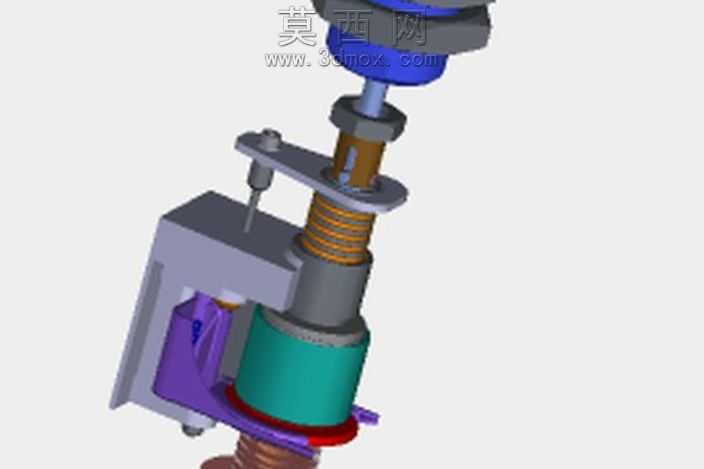

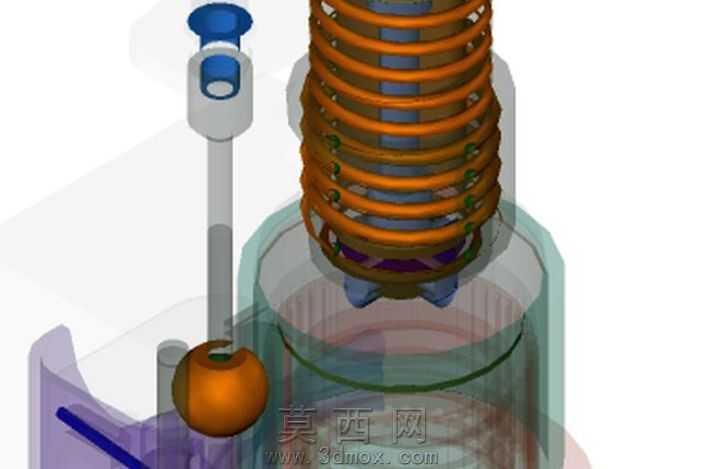

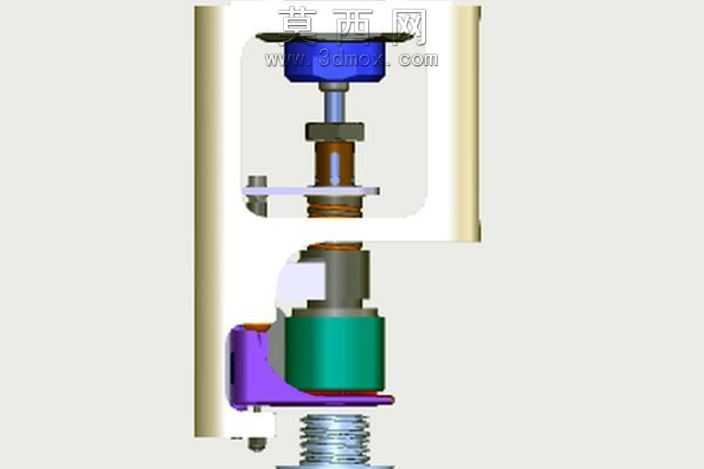

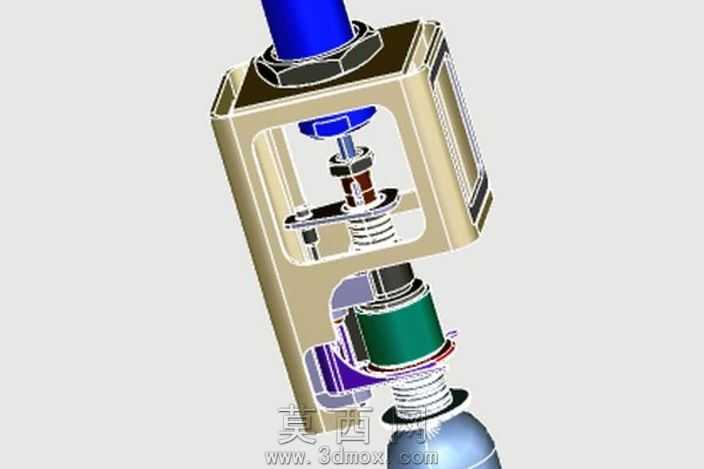

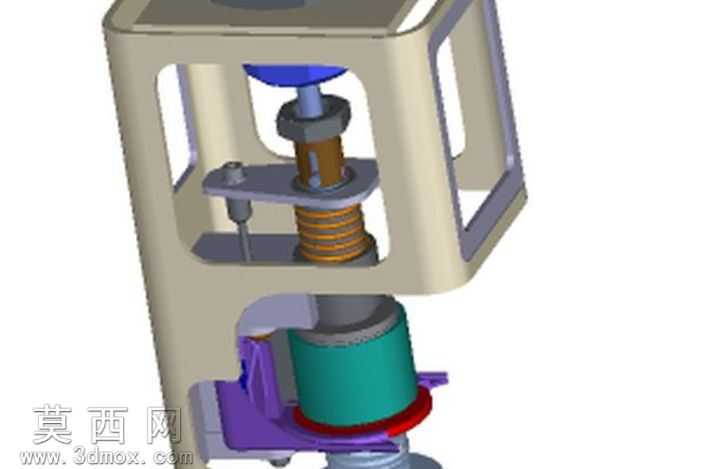

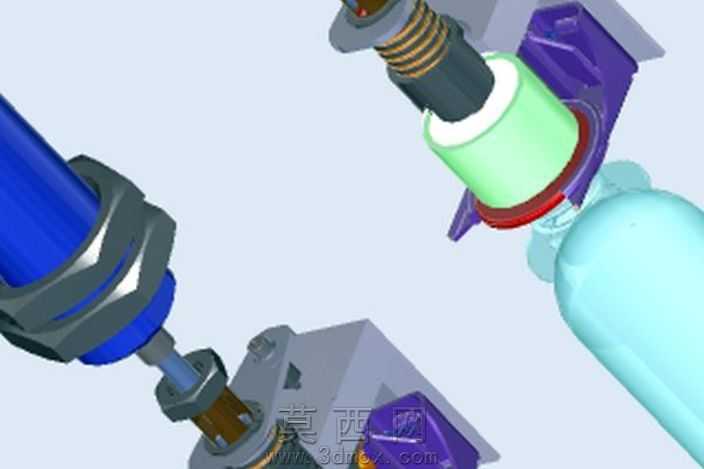

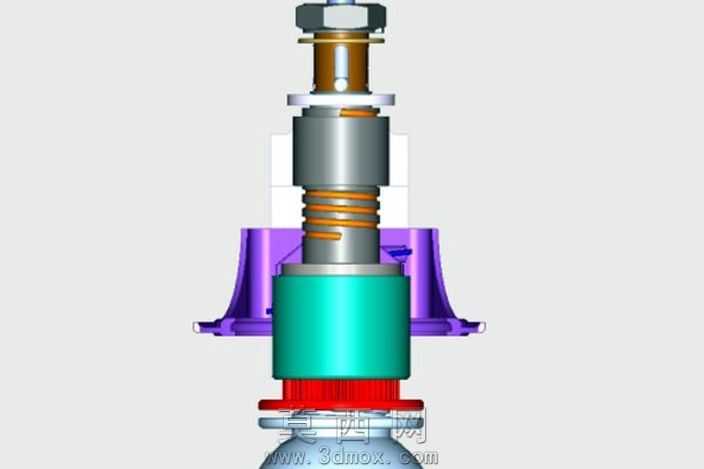

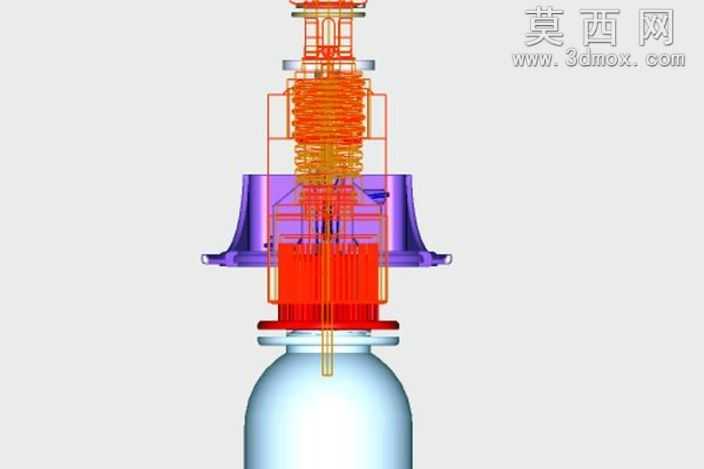

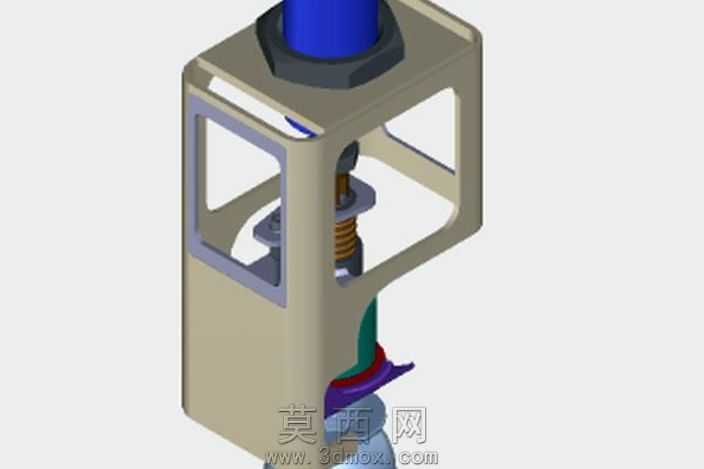

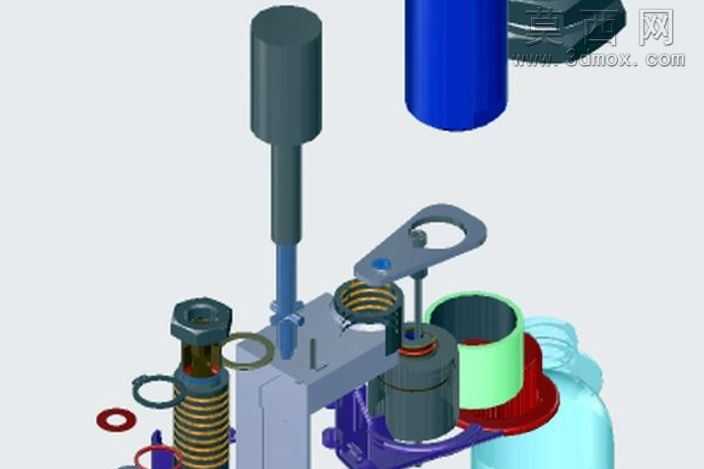

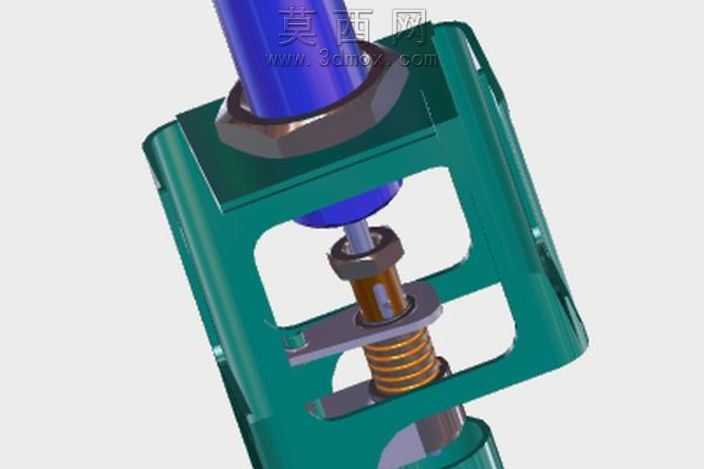

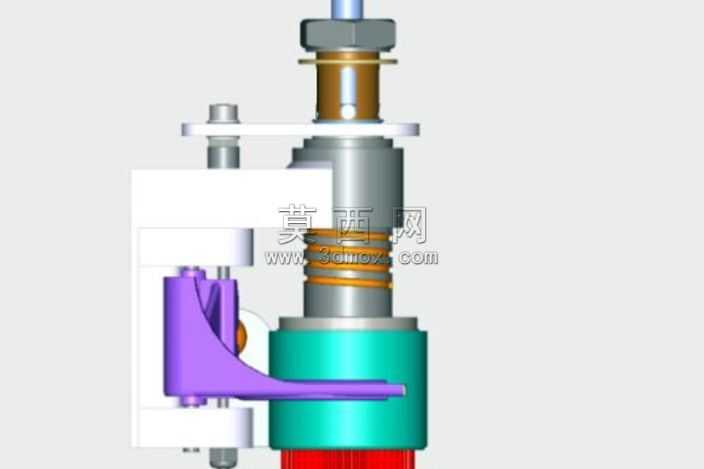

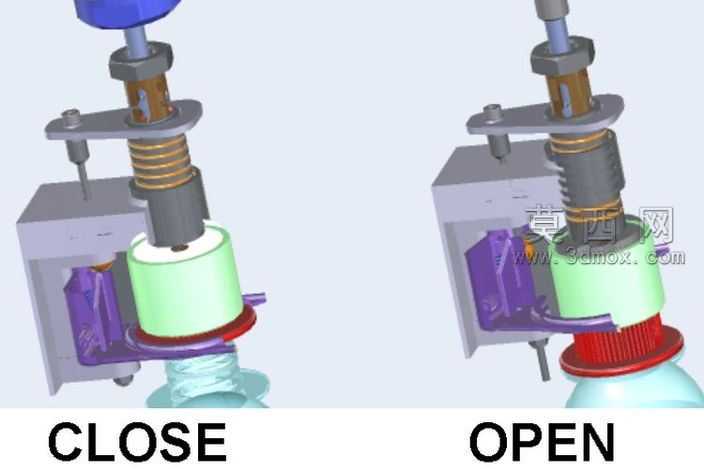

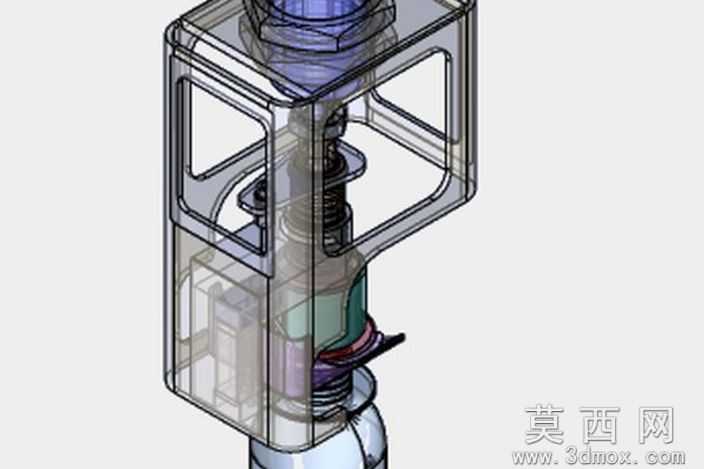

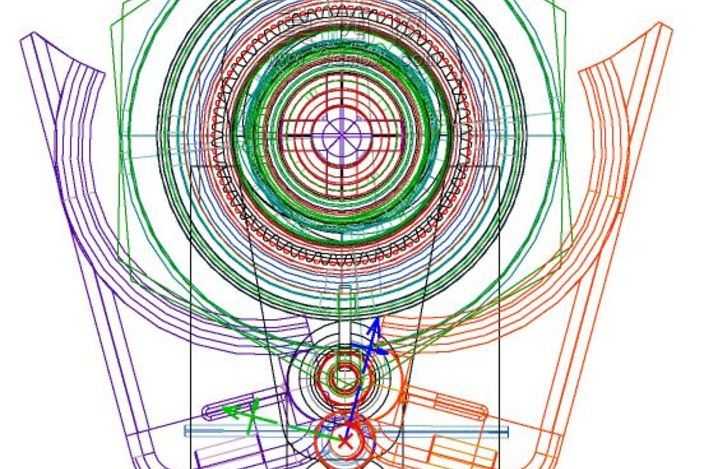

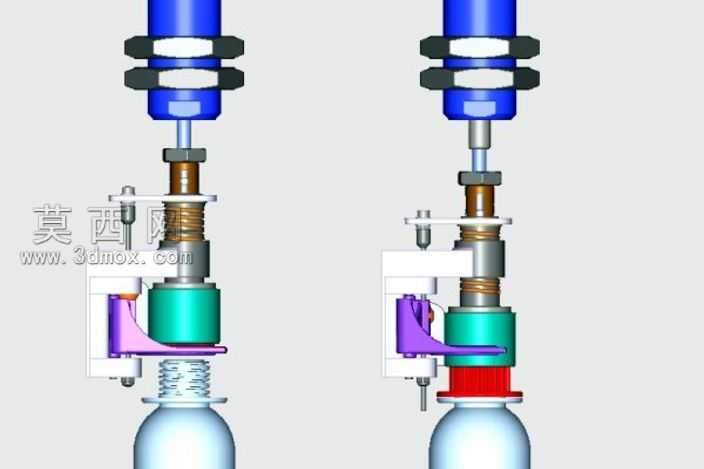

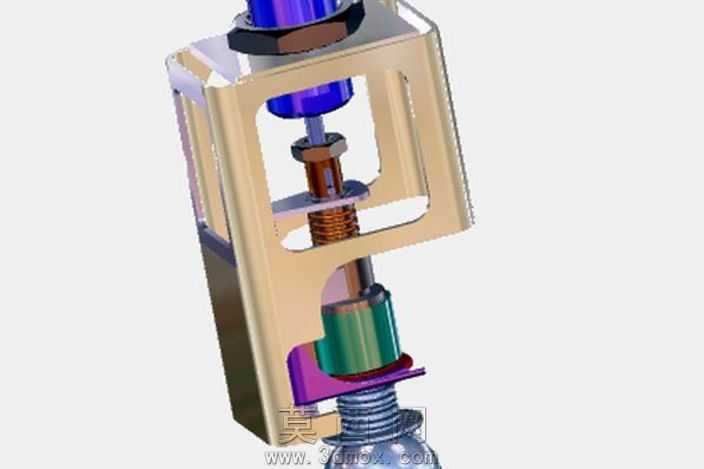

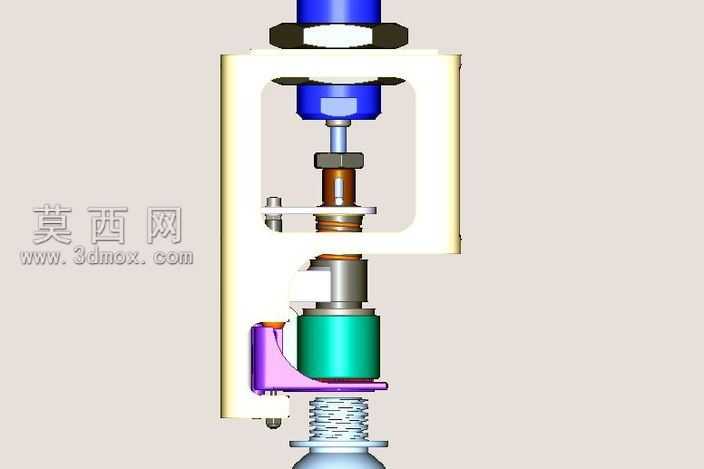

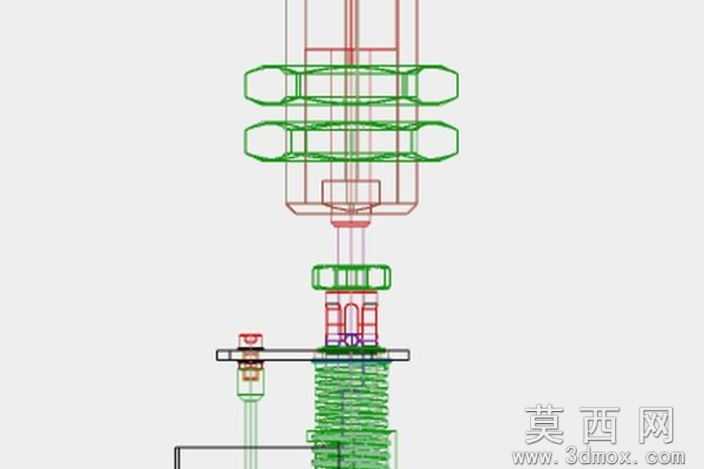

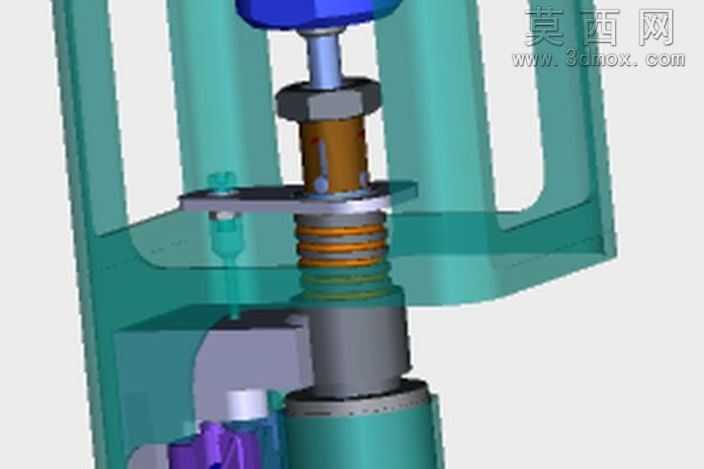

本作品为装配螺钉帽联动组件的三维建模成果，建模过程中严格遵循机械装配的公差配合规范，对每一处零件的尺寸参数进行精准校准，确保各部件装配后无干涉、运动逻辑顺畅。模型整体采用分层式结构设计，核心的竖向导轴部分做了分段式建模处理，顶端设置六角锁紧螺母与平垫圈组合结构，用于实现组件的上端位置限位，轴身中段配置等节距圆柱螺旋压缩弹簧，建模时精准还原弹簧的有效圈数、节距与线径参数，赋予组件轴向的弹性复位能力。轴身外侧设置多段不同直径的金属衬套，分别对应不同的装配定位需求，衬套表面做了金属镀铬的材质质感处理，还原金属零件的光洁反光特性。组件侧方设置紫色的杠杆式联动压臂，建模时对压臂的转轴孔、弧形过渡面、前端卡接爪结构做了细节还原，压臂通过转轴与白色的固定支架连接，可绕转轴实现定角度转动，转动时前端卡爪可与轴身的环形卡槽实现卡合与脱开动作，完成螺钉帽的锁紧与释放操作。组件底部设置青绿色的基座套筒，套筒内壁做了与轴身匹配的导向滑槽结构，保证轴身上下滑动时的同轴度精度。渲染阶段采用工业产品展示级的光照设置，主光源采用45度侧上方柔光，搭配辅助补光消除零件暗部死黑，金属零件分别赋予不同的材质属性：螺母、衬套类零件采用高反光镀铬金属材质，弹簧采用弹簧钢哑光金属材质，紫色压臂采用硬质工程塑料材质，基座套筒采用阳极氧化彩色金属材质，白色支架采用哑光工程塑料材质，不同材质的粗糙度、反射率参数经过反复调试，还原真实工业零件的视觉质感。设计思路上围绕螺钉帽的快速装配锁紧需求，将弹性复位、杠杆卡锁、轴向导向功能整合为一体化组件，摒弃了传统螺钉帽装配需要额外工具锁紧的繁琐流程，通过杠杆压臂的扳动即可快速完成螺钉帽的装夹与释放，可应用于自动化装配工位的螺钉上料、锁紧工序，结构紧凑，动作逻辑清晰，各零件的可拆卸建模方式也方便后续导出工程图进行生产加工，模型中对填充线类非实体结构做了明确区分，避免后续加工时出现结构误判。
