可切换轮组形式平板拖挂运输车设计

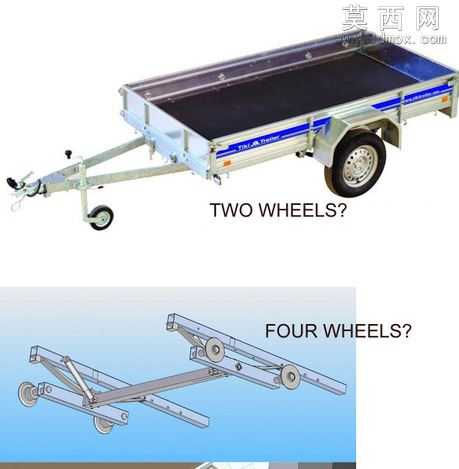

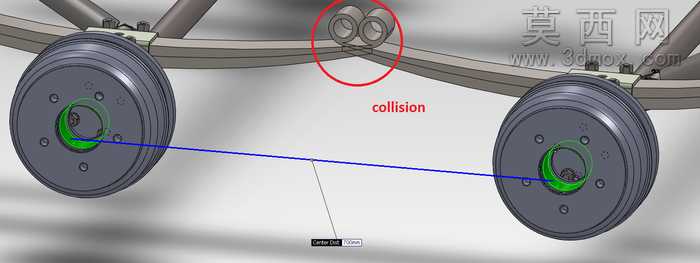

本作品为平板式拖挂运输装置的三维设计方案，核心亮点在于支持两轮与四轮两种行走结构的灵活切换，可适配不同载重需求与使用场景。建模阶段严格遵循拖挂设备的实际工程逻辑，首先完成牵引连接结构的搭建：前置牵引臂设置可升降的导向支撑轮，驻车时可通过支撑轮稳定承托车体，行驶状态下支撑轮可向上翻折收纳，牵引端的连接结构预留通用挂接接口，可匹配多数乘用车辆的后拖挂点位。车台主体采用边框式承载结构，边框为铝合金挤压型材的建模形态，台面做防滑耐磨的材质处理，模拟实际使用中花纹钢板或防滑覆膜板材的质感，边框侧面设置反光标识条的建模细节，提升道路行驶的安全性。行走系统部分，两轮状态采用单轴扭力梁悬挂结构，单轮组集成轮毂、橡胶轮胎与制动安装位，扭力轴的建模还原了内部弹性元件的布局，可实现行驶过程中的震动缓冲，降低颠簸路面对承载货物的冲击；四轮状态则采用双轴并列的行走布局，前后轴均设置独立的摆动结构，可在不平整路面保证所有轮胎与地面有效接触，避免单轮悬空导致的受力不均。建模过程中对所有铰接位置做了运动干涉校验，牵引臂转向、支撑轮收放、轮组切换的动作路径均无结构冲突，材质渲染区分了金属结构件、橡胶轮胎、防滑台面、反光标识等不同部件的质感，金属边框做阳极氧化的银灰色金属质感，轮胎做哑光橡胶的粗糙纹理表现，台面做深黑色防滑纹理处理，整体渲染效果贴近真实量产拖挂车的视觉表现。设计思路围绕实用性展开，两种轮组形式可通过轴体安装位的快速调整实现切换，两轮状态结构轻便、转向灵活，适合轻载短距离转运场景，四轮状态承载能力更强、行驶稳定性更佳，适合中长距离的货物拖运需求，扭力轴悬挂的设计摒弃了传统钢板弹簧的复杂结构，在保证减震效果的同时降低了底盘自重，也减少了后期维护的部件数量。
