手拧蝶形翼螺母紧固件三维结构设计

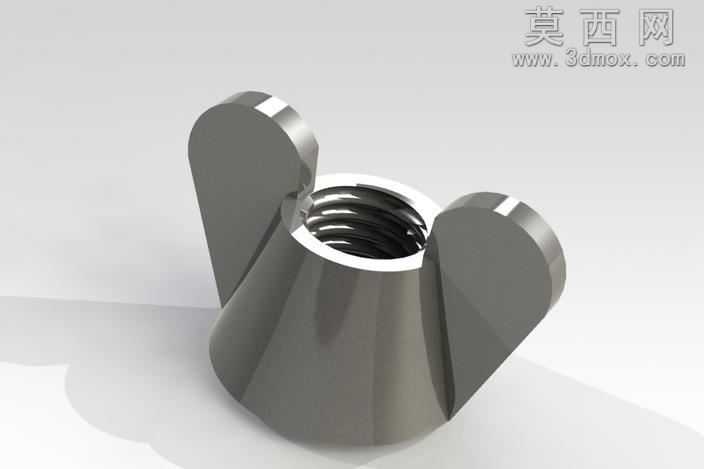

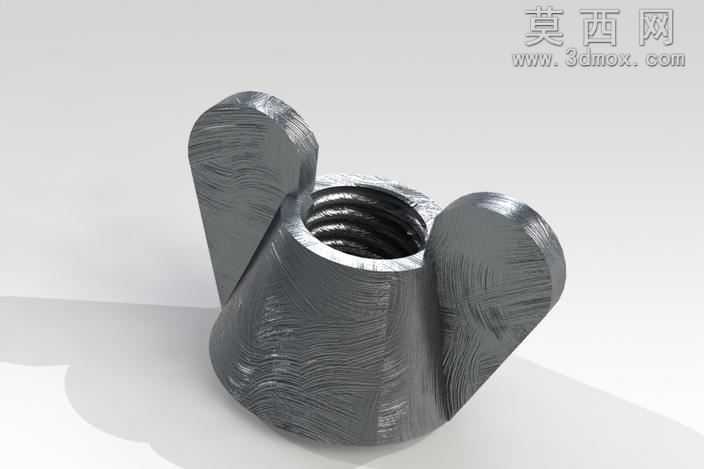

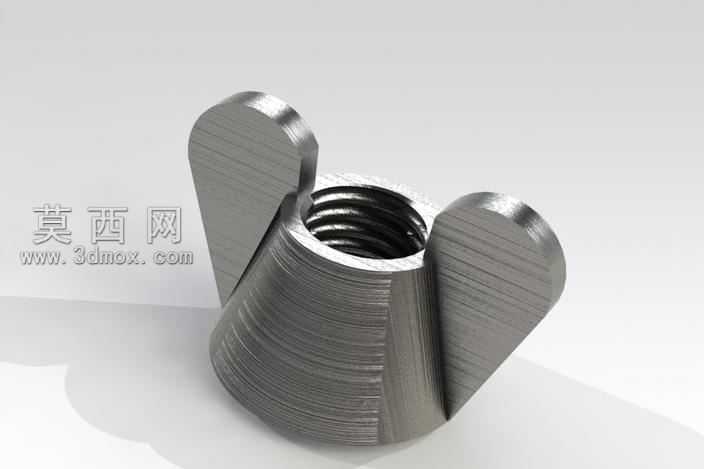

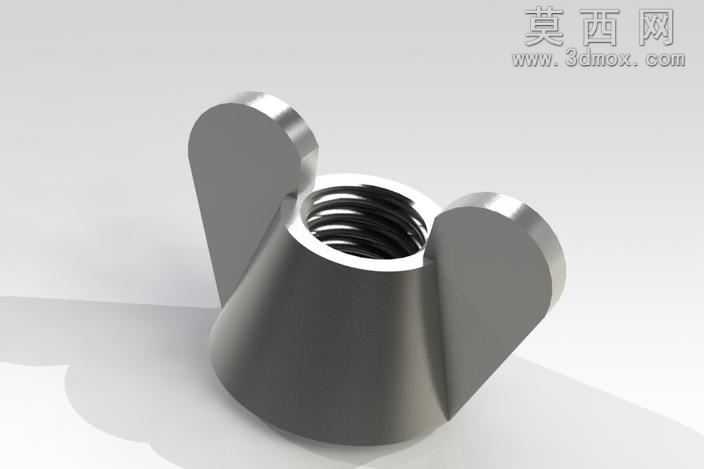

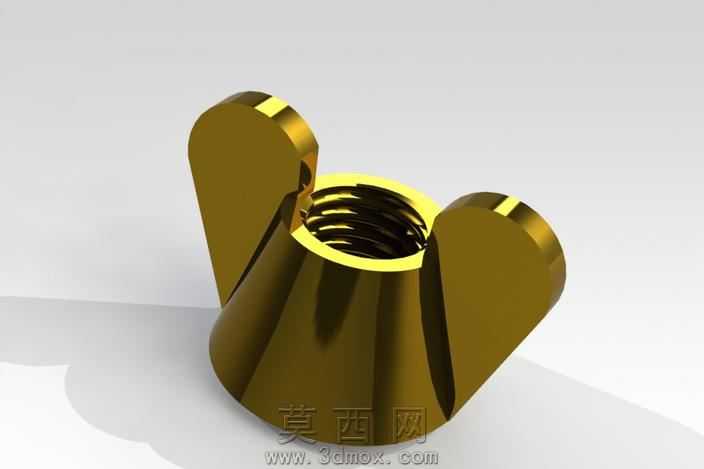

本作品为翼螺母的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循机械紧固件的实际生产加工逻辑，从基础特征搭建到细节结构完善均严格参照通用紧固件的尺寸规范进行设计。建模初始阶段首先绘制螺母主体的旋转截面草图，通过旋转凸台特征生成带内螺纹孔的基体结构，内螺纹部分采用软件真实螺纹建模方式完成，完整还原螺纹的牙型、螺距、牙深等细节参数，保证螺纹结构的啮合精度符合实际装配要求。两侧翼形手柄部分通过对称拉伸凸台特征生成，对翼片与主体衔接处做了平滑圆角过渡处理，既还原了实际产品的压铸成型工艺特征，也避免了应力集中的结构缺陷，翼片的轮廓弧度、厚度尺寸均经过比例校准，匹配手动拧转时的人机操作尺寸需求。材质渲染阶段为模型赋予了哑光金属钢材质，调整材质的粗糙度、金属度参数，还原钢制紧固件经表面处理后的哑光金属质感，同时添加了柔和的环境光照效果，通过多角度光源投射凸显模型的结构轮廓与螺纹细节，渲染输出的效果图清晰展示了螺母的整体外形、内螺纹结构以及两翼的对称形态。结构设计上充分考虑翼螺母的实际使用场景，两翼的对称布局保证手动施力时的力矩平衡，无需额外工具即可完成拧紧或松脱操作，主体内螺纹的轴线与两翼的对称中心完全重合，保证装配时的同轴度要求，所有棱边均做了微小倒角处理，去除锐边符合五金零件的安全设计规范。整个建模过程从草图绘制到特征生成均保持全参数化关联，后续可通过修改尺寸参数快速适配不同螺纹规格、不同翼片尺寸的同类型翼螺母设计，模型的结构完整性高，细节还原度好，可直接用于装配演示、工程出图、3D打印验证等多种场景。
