多接口法兰式机械连接基座结构设计

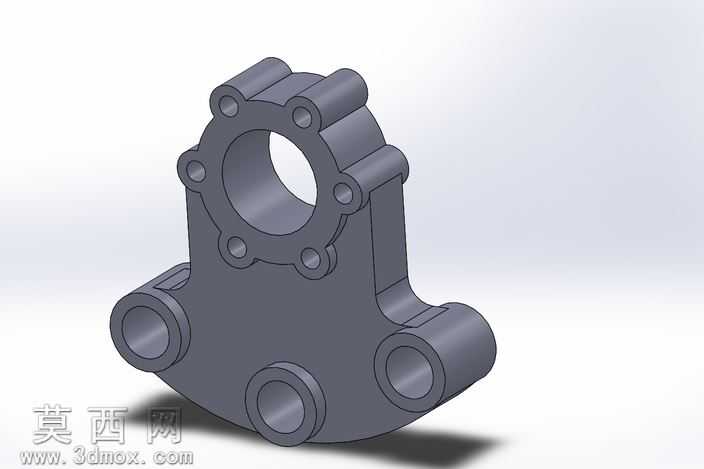

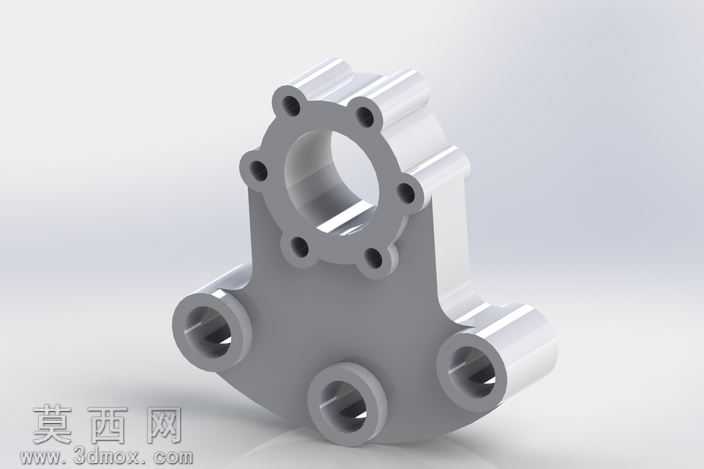

本作品采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为核心绘制主体截面轮廓，通过拉伸凸台命令生成基座的主体毛坯结构，再针对不同接口的功能需求分步完成特征创建。顶部的主法兰接口采用圆周阵列命令完成六个均匀分布的安装孔位设计，孔位与法兰中心的同轴度、孔间距公差均按照通用五金配件的行业标准设定，保证后续装配时的互换性。主体侧面延伸出的三个圆柱式连接接口，分别采用不同的内径尺寸设计，适配不同管径的外接管路或轴类零件，接口与主体的衔接处添加了R2-R5不等的铸造圆角，既避免应力集中提升零件结构强度，也符合金属铸造工艺的脱模要求。材质设定阶段选用哑光银灰色金属材质模拟铸铝或镀锌钢的表面质感，通过调整环境光遮蔽参数、反射粗糙度数值，渲染出真实的金属哑光效果，无多余的高光反射，清晰展现零件的结构轮廓与孔位分布。结构设计上采用非对称的三角式布局，三个侧接口与顶部主法兰形成稳定的力学支撑结构，主体壁厚均匀控制在5mm，在保证整体刚性的前提下尽可能减轻零件自重，各接口的端面均设置了0.5mm的凸台密封面，满足装配时的密封安装需求。建模全程对所有特征参数进行关联绑定，修改任意接口的孔径、法兰厚度、孔位数量时，其余关联特征可自动同步更新，方便后续根据实际装配场景快速调整设计方案，所有孔位均添加了倒角特征，去除加工毛刺的同时也便于安装时的导向对位。
