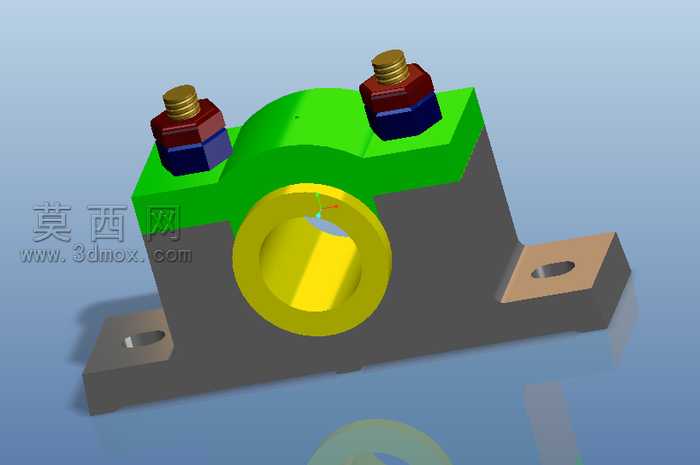

螺栓紧固式对开止推轴承座三维设计

本作品为螺栓紧固式对开结构止推轴承的三维参数化建模成果，整体采用Pro/Engineer Wildfire平台完成全特征建模与装配设计，建模过程严格遵循机械设计规范与装配逻辑，完整还原了该类轴承的实际结构与功能特性。建模阶段首先完成各零部件的独立特征构建：底座部分采用拉伸、切除特征完成带安装耳的基座主体建模，安装耳上预留长圆形安装孔，适配安装位置的微调需求，底座与上盖的贴合面精准设计定位贴合结构，保证装配后的同轴度精度；上盖采用对称式对开结构，通过两侧的螺栓组件与底座完成锁紧固定，螺栓组件完整还原了外六角螺栓、六角锁紧螺母的细节特征，螺纹部分采用螺旋扫描特征完成真实螺纹建模，还原紧固件的实际装配形态；中间的轴套部分采用回转特征建模，轴套内孔设计为光滑通孔结构，轴套端面预留止推限位台阶，可承受轴向载荷实现止推功能，轴套与轴承座内孔采用间隙配合的尺寸设计，符合实际装配的公差要求。材质与渲染阶段针对不同零部件赋予差异化材质表现：底座与上盖主体赋予铸铁哑光材质，还原铸造五金件的粗糙哑光质感，表面添加轻微的铸造纹理细节提升真实感；螺栓与螺母赋予碳钢镀锌金属材质，添加金属反光与轻微倒角高光效果，突出紧固件的金属质感；中间轴套赋予黄铜材质，调整金属粗糙度与反光参数，还原铜合金轴套的暖色调金属光泽；安装孔内表面赋予机加工金属质感，区分铸造面与机加工面的视觉差异。整体装配过程严格按照实际装配顺序完成约束添加，底座与上盖采用贴合约束、同轴约束保证配合精度，螺栓与安装孔采用同轴约束、端面贴合约束还原锁紧状态，轴套与座体内孔采用同轴约束、端面限位约束还原止推装配状态，所有零部件无干涉、无过约束，可直接用于后续的工程图导出、装配模拟或者3D打印验证。该结构设计兼顾了装拆便捷性与轴向承载能力，对开式结构无需轴向穿装即可完成轴的固定，双螺栓锁紧结构保证了连接可靠性，可用于管道系统的支撑、分离与连接场景，也可作为通用机械的轴向承载支撑部件使用，建模过程中所有特征均保留参数化属性，可通过修改关键尺寸快速适配不同轴径、不同载荷需求的衍生设计，具备较高的设计复用价值。
