手动螺旋起重千斤顶三维结构设计

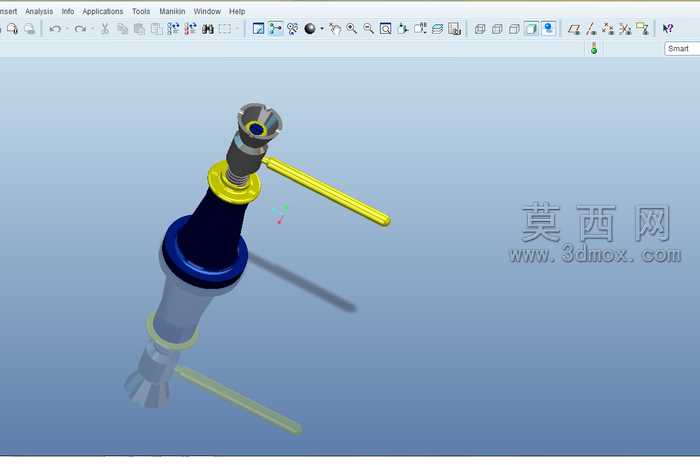

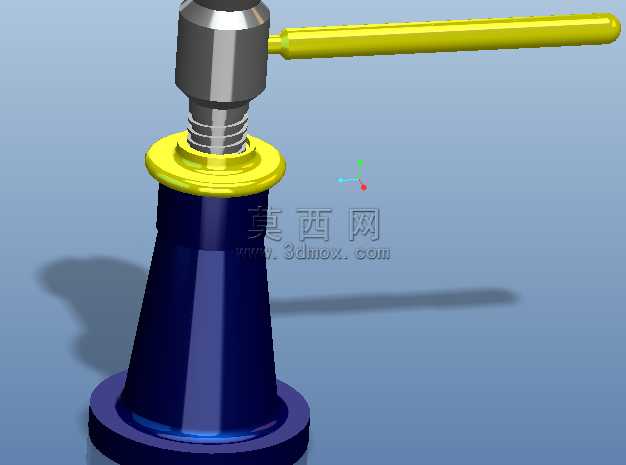

本作品为手动螺旋千斤顶的三维参数化建模成果，建模过程中严格遵循机械设计规范，对各组成部件进行1:1等比例还原，完整呈现螺旋千斤顶的装配关系与工作原理。建模阶段首先完成底座结构的搭建，采用上窄下宽的锥形承力结构搭配底部圆形支撑法兰，通过加厚底座壁厚保证承重时的结构稳定性，避免顶升过程中出现侧翻风险。其次完成顶升螺杆的建模，采用梯形传动螺纹结构，该螺纹具备传动效率适中、自锁性能优异的特点，能够在顶升到位后依靠螺纹副的摩擦力实现载荷锁止，无需额外锁止机构即可防止负载回落，保障使用安全。随后完成顶部承力帽、旋转套以及操作杆的建模，操作杆采用长直圆杆结构，插入旋转套的径向通孔中，通过杠杆原理放大输入扭矩，降低手动操作的施力难度，让使用者无需过大力量即可完成重型负载的顶升作业。材质与渲染阶段，针对不同部件的功能特性匹配对应材质：底座与旋转螺母部件采用深蓝色金属烤漆材质，模拟铸铁基座的厚重质感与表面防护涂层效果；顶升螺杆、顶部承力帽采用亮面镀铬金属材质，呈现高强度合金钢部件的金属光泽与加工精度；操作杆采用明黄色工程塑料包覆金属杆芯的材质，既还原真实产品的防滑握持设计，也通过醒目的色彩区分操作部件与承力部件；顶部承力端面设置防滑纹理，避免顶升过程中被支撑物件出现滑移。结构设计上充分考虑螺旋千斤顶的受力特性，各部件的衔接处均做了圆角过渡处理，避免应力集中导致的部件断裂，螺纹副的配合间隙经过合理设置，既保证转动操作的顺畅性，又避免间隙过大导致顶升过程中出现晃动。整体模型装配完成后可完整模拟手动旋转操作杆带动螺母转动，进而驱动螺杆升降的完整工作过程，各部件无干涉、装配关系清晰，可用于机械原理教学、产品结构展示以及相关起重工具的设计参考，直观展现螺旋传动在起重承重场景下的应用优势，凸显纯机械结构无需额外动力源、可靠性高、维护简便的设计特点。
