仓储托盘用低碳钢焊接台脚结构设计

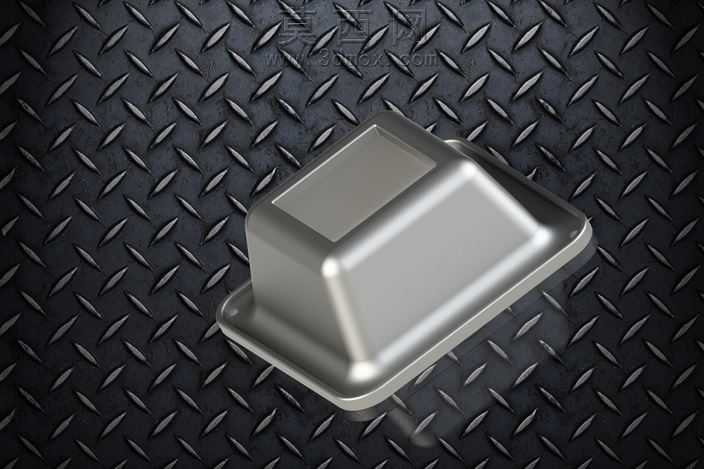

本模型为仓储托盘配套使用的焊接式低碳钢台脚，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循金属冲压焊接件的工艺特性，对台脚的箱形断面结构做了精准的特征还原。建模初期先绘制底部法兰安装边的二维轮廓草图，对四个安装孔做了定位尺寸约束，保证孔位与托盘框架的安装孔位完全匹配；随后通过凸台拉伸、拔模处理生成台脚的主体支撑结构，针对台脚与法兰边的过渡位置，采用圆角特征做了圆滑过渡处理，避免实际冲压生产过程中出现应力集中开裂的问题，同时也能提升台脚整体的承重抗形变能力。渲染环节采用金属材质编辑器，为模型赋予了哑光镀锌低碳钢的材质属性，调整材质的粗糙度、金属度参数还原冷轧钢板冲压后的表面质感，同时搭配菱形花纹钢板作为渲染背景，通过三点布光方案突出台脚的立体轮廓与边角的金属反光效果，清晰展现台脚的结构形态。结构设计上采用箱形断面的支撑腔体，相比传统实心脚座在保证结构强度的前提下大幅降低了自身重量，焊接4mm厚度的低碳钢板材即可满足承重需求，台脚顶部的平面可与托盘底部框架完全贴合焊接，底部法兰边的外翻结构能够分散承重时的地面压强，避免托盘重载时压损地面。设计过程中充分考虑了台脚的通用适配性，尺寸参数可适配40×40规格的矩管框架，同时也可兼容50×50、60×60规格的托盘框架安装，能够为托盘底部预留充足的叉车作业空间，提升仓储周转过程中的叉车作业效率。建模时对所有焊接接缝位置做了工艺特征预留，方便后续生产过程中直接参考模型进行焊接工装定位，整体结构无冗余设计，所有壁厚均匀一致，完全符合低碳钢冲压焊接件的生产工艺要求，可直接用于工程出图与生产加工参考。
