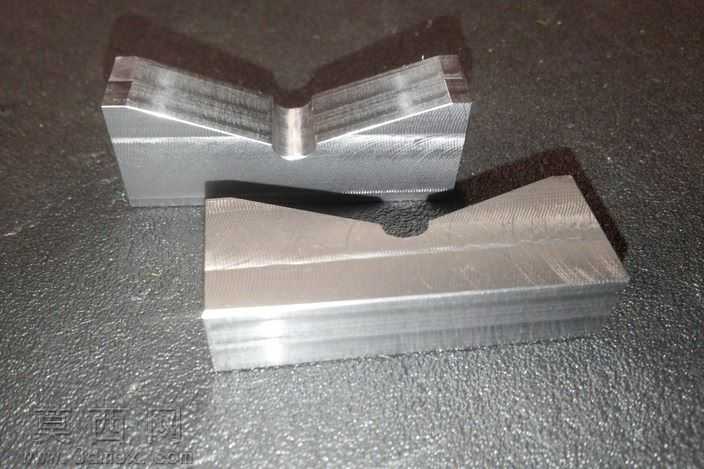

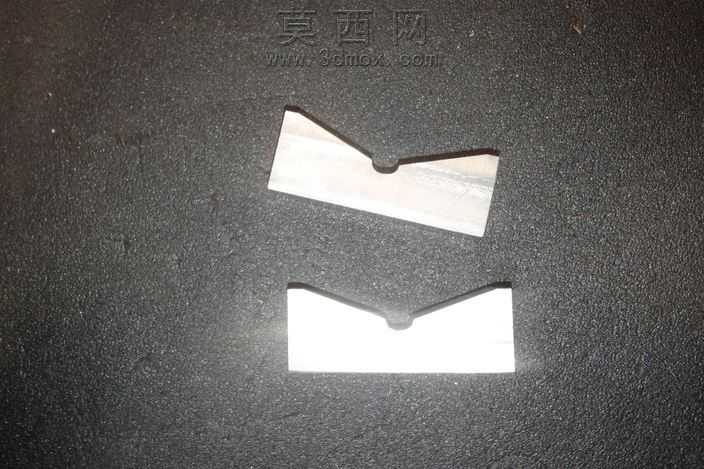

20度夹角V型三角定位槽板加工件

该三角槽板为机加工定位类工装配件，整体采用长方体金属坯料加工成型，核心特征为顶面开设的20度夹角V型三角槽，槽体中部设置有半圆避让缺口，可适配轴类、异型工件的装夹定位需求。建模阶段首先绘制长方体基础基体，通过基准面约束确定V型槽的对称中心，绘制20度夹角的槽型截面草图，采用拉伸切除命令完成主槽体加工，随后在槽体中心位置绘制半圆截面，切除出避让缺口，避免装夹时与工件的凸起部位产生干涉。模型对所有锐边进行了0.2mm的倒角处理，还原实际机加工件的去毛刺工艺特征，同时对槽体的两个斜面、工件的上下定位平面设置了平行度、对称度的形位公差约束，保证槽体角度精度控制在1个学位以内，满足精密装夹的使用要求。材质方面选用常用的45号钢作为坯料，渲染时赋予金属哑光钢材质，添加细微的铣削纹理贴图还原真实加工表面质感，调整环境光角度突出V型槽的棱角结构与金属表面的反光特性，清晰展示槽体的角度特征与各面的加工精度。设计过程中重点考量了槽板的装夹适配性，1.95OD的工件可稳定放置在20度V型槽内，两侧的定位边可配合压块完成工件固定，中心的避让缺口可兼容带中心凸台的工件装夹，无需额外制作避让结构。建模时同步验证了加工工艺的可行性，采用数控铣削加工时，可通过一次装夹完成正面槽体、平面的加工，翻面后完成底面与侧边的精铣，总加工时长可控制在20分钟左右，手工修磨去毛刺的时长约一个半小时，加工效率与精度均可满足小批量工装的生产需求。模型的各尺寸参数均经过装配验证，槽体角度、平面度、缺口位置的参数完全匹配实际加工要求，可直接导入数控编程软件生成加工刀路，也可作为工装夹具的标准配件调入装配体，完成整套定位夹具的快速设计。
