商用涡轮热风循环烤箱三维结构设计

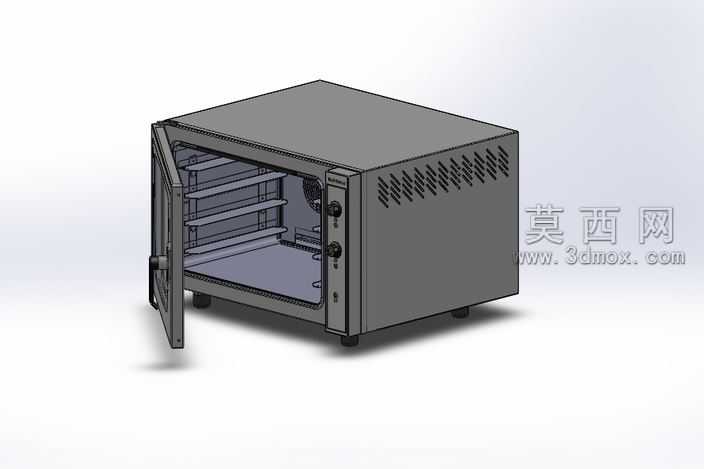

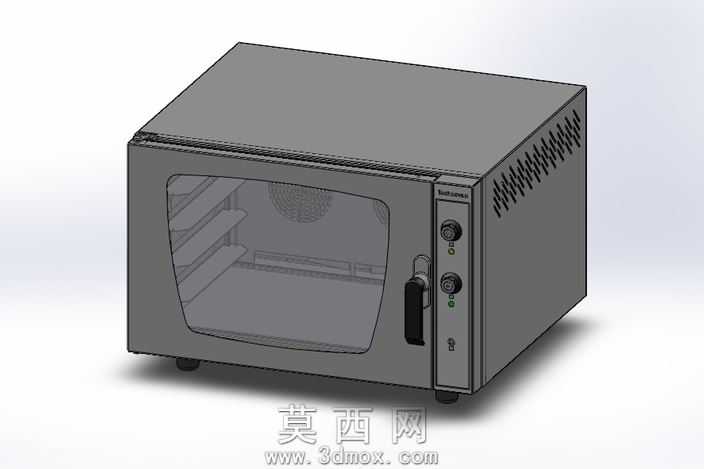

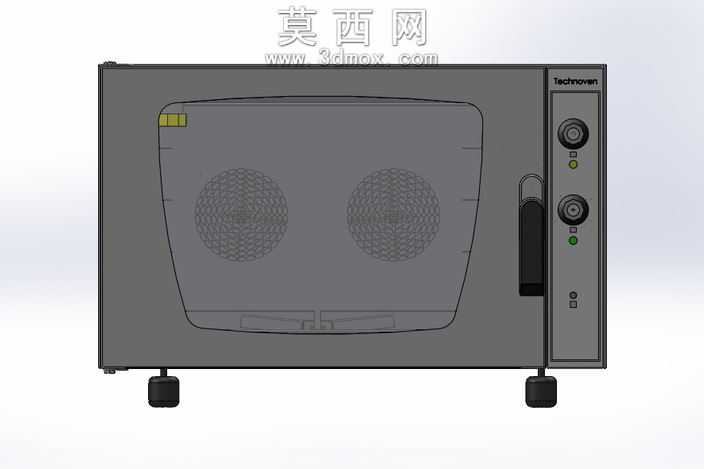

本作品为商用涡轮热风烤箱的三维结构设计，建模过程中以实际商用烘焙设备的功能需求为核心导向，首先完成整体箱体的基准框架搭建，采用钣金折弯工艺的特征还原思路，对外壳的拼接缝隙、边角圆弧过渡、底部支撑脚的安装定位都做了精准的参数化建模，确保整体外形尺寸符合商用后厨的摆放适配要求。在内部结构设计上，还原了四层可拆卸烘焙层架的支撑导轨结构，层架采用镂空网格的特征建模，既保证热风流通的顺畅性，也还原了实际产品中烤盘放置的卡位结构，层架与箱体内壁的连接位做了加强筋特征设计，匹配商用场景下的承重需求。炉门部分采用侧开铰链结构建模，还原了铰链的多段转动限位特征，门体边缘的密封胶条做了凹凸嵌合结构设计，保证关门后的腔体密封性，门体上的观察窗采用透明材质搭配耐高温边框的分层建模，还原实际产品的可视烘焙需求。控制面板区域设置了两个独立的调节旋钮，分别对应温度控制与时间调节功能，旋钮表面做了防滑纹理的细节建模，下方的功能标识位预留了标识贴合的平面区域。箱体侧面设计了阵列式散热通风孔，采用等距阵列的特征完成建模，通风孔的倾斜角度做了优化设计，既保证内部涡轮风机与加热组件的散热需求，也避免外部液体飞溅进入箱体内部。背部的涡轮热风循环组件做了简化的结构还原，明确了风机安装位与热风导流腔的结构关系，保证热风可以在腔体内部形成均匀的循环对流，实现腔体内各层温度的一致性。材质渲染部分，箱体外壳采用哑光磨砂金属材质，调整材质的粗糙度与金属度参数还原商用厨电的耐脏耐磨质感，炉门密封胶条采用耐高温黑色橡胶材质，层架采用亮面不锈钢材质，旋钮采用哑光黑色工程塑料材质，通过不同材质的参数调整区分各个部件的功能属性，整体渲染效果还原了商用烘焙设备的工业质感，结构上所有部件的装配关系都做了干涉检查，确保各个活动部件的运动路径无冲突，可直接用于产品结构验证、外观方案展示以及商用厨电设计的参考素材。
