带键槽直齿圆柱传动齿轮三维建模作品

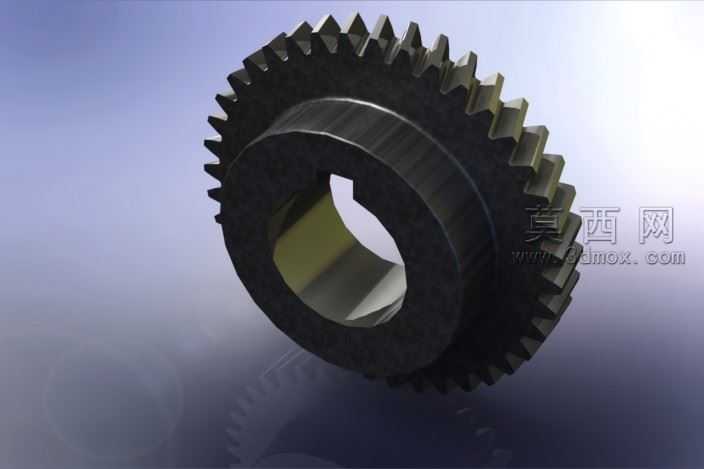

本作品为带键槽结构的直齿圆柱传动齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动零件的标准设计规范开展。建模初期先梳理直齿圆柱齿轮的核心参数逻辑，确定齿顶圆、齿根圆、分度圆的基准尺寸，通过参数化齿廓生成逻辑构建渐开线齿形，保证每个轮齿的齿距、齿厚、齿高参数统一，避免齿形畸变影响后续啮合传动的合理性。轮体部分采用回转体建模逻辑，先绘制齿轮的轴向截面轮廓，包含轮毂凸台、轮缘、腹板的阶梯结构，通过回转特征生成齿轮基体，再与参数化生成的轮齿特征进行布尔合并，保证轮齿与轮体的结合面过渡平滑无错位。中心安装孔处设计标准平键键槽，键槽的宽度、深度、轴向长度均按照传动配合的公差基准设定，建模时通过拉伸切除特征完成键槽结构，对键槽的棱边做微小倒角处理，还原实际机加工的工艺细节，避免应力集中问题。材质与渲染环节，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反光度参数，模拟经过调质处理的齿轮金属表面质感，添加柔和的环境漫反射光源，突出轮齿的齿廓曲面细节、轮毂的阶梯结构以及中心孔与键槽的轮廓特征，渲染视角采用斜向俯视角度，可同时完整展示齿轮的端面齿形分布与轴向的轮体结构。结构设计上，该齿轮属于动力传动类直齿轮，轮毂部分的加厚设计可提升与传动轴配合的接触面积，保证扭矩传递过程中的结构强度，轮齿的渐开线齿形可保证啮合传动时的传动比稳定，降低传动过程中的冲击与噪音，键槽结构用于实现齿轮与传动轴的周向固定，避免传动过程中齿轮与轴发生相对转动，整体结构完全符合常规动力传动齿轮的设计逻辑，可用于机械传动结构的装配验证、传动原理演示以及相关机械设计的参考素材。
