车床专用传动齿轮三维结构设计

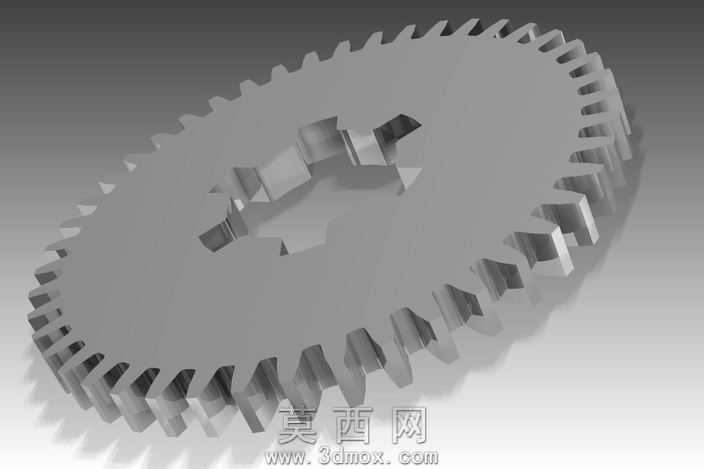

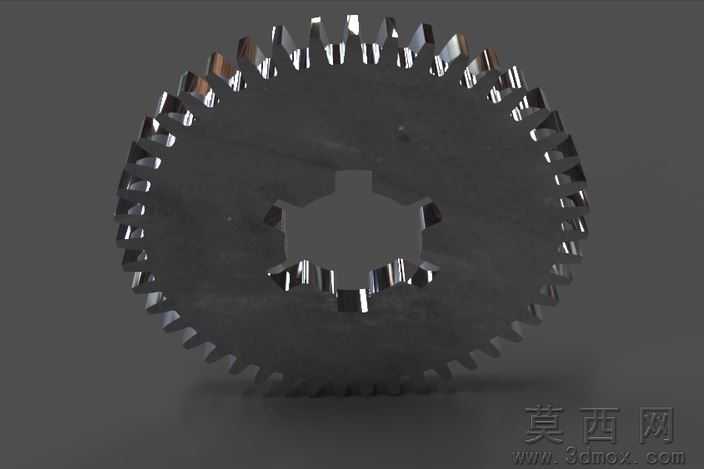

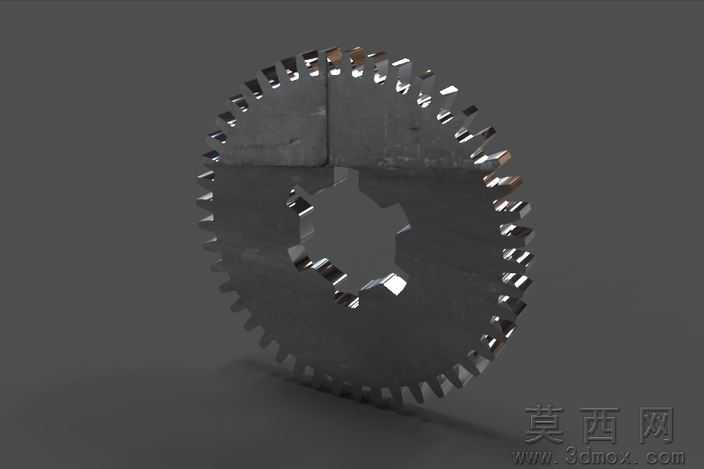

本作品为车床配套的传动齿轮三维建模作品，建模过程围绕车床主轴传动的实际工况需求展开，首先通过参数化建模方式确定齿轮的核心参数，结合车床传动的转速、扭矩传递要求，精准计算齿顶圆、齿根圆、分度圆尺寸，对渐开线齿廓进行逐段拟合，保证每一个轮齿的齿形精度符合机械传动的啮合标准，避免传动过程中出现卡滞、磨损过快的问题。建模阶段优先采用参数化草图驱动特征的方式构建基础齿坯，通过圆周阵列完成全部轮齿的生成，同时针对齿轮中心的异形安装孔进行精细化结构设计，该安装孔采用与车床传动轴匹配的异形花键结构，建模时严格还原花键的卡槽角度、卡位凸起尺寸，保证齿轮与传动轴装配后能够实现周向固定，可靠传递扭矩，不会出现传动打滑的问题。渲染阶段采用金属哑光材质模拟真实齿轮的钢材质感，调整材质的粗糙度、反光度参数，还原机加工金属零件的表面质感，搭配柔和的工业风打光方案，清晰展现齿轮的齿形细节、中心安装孔的结构特征，让整体渲染效果贴近真实机加工零件的视觉表现。结构设计上充分考虑车床传动的实际使用需求，对齿根位置做了微小的圆角过渡处理，降低齿根应力集中的风险，提升齿轮的抗疲劳强度，齿轮端面做了平整化处理，保证装配时与相邻零件的贴合度，整体结构无冗余设计，所有尺寸均围绕车床传动的装配、使用需求设定，能够直接用于虚拟装配验证、传动运动仿真，也可作为相关机械设计教学、车床配件设计参考的三维素材，帮助设计人员快速理解车床传动齿轮的结构逻辑，缩短同类零件的设计开发周期。
