石油发射机多通路集成阀组结构设计

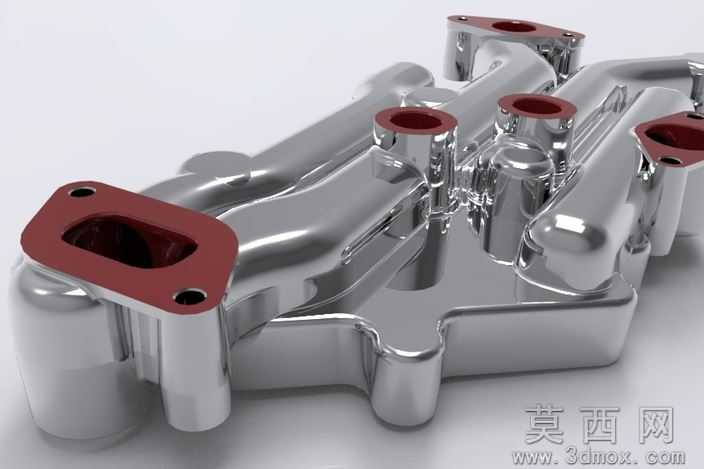

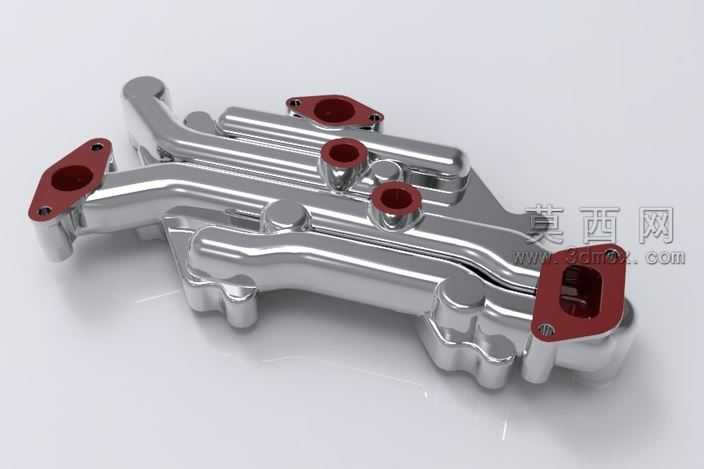

本作品针对石油发射机的流体输送分配需求，采用CatiaV5完成全参数化三维建模，全程遵循机械设计的公差配合规范，对每一处管路接口、安装定位结构都做了严谨的尺寸约束，确保模型可直接对接后续的工程出图、结构仿真环节。建模过程中优先采用自顶向下的设计思路，先确定整体流体通路的走向框架，再逐步细化分支管路、安装法兰、密封接合面的细节结构，所有管路的弯折半径、通径尺寸都经过流体通流特性的合理性校验，避免出现通流截面突变、流道死角等影响介质输送效率的问题。模型的主体结构为多通路集成式布局，将原本分散的多条输送管路整合为一体化金属构件，既减少了外接管路的连接点位、降低泄漏风险，也大幅压缩了部件的整体安装空间，适配石油发射机紧凑的舱内布局要求。渲染环节通过Keyshot完成材质与场景搭建，主体金属部分采用抛光镀铬材质参数，精准还原金属构件的高反光镜面质感，对表面的圆角过渡、曲面衔接处做了光影强化处理，清晰呈现结构的流畅曲面形态；接口处的密封安装座采用酒红色非金属密封材质，与亮银色金属主体形成强烈视觉区分，直观突出安装定位、密封配合的关键结构位置。模型完整还原了部件的所有结构细节：包括各通路端部的带安装孔法兰结构，法兰上的螺栓定位孔位置、孔径尺寸都严格按照安装配合要求设计，密封端面预留了密封件的安装槽位；管路之间的连接加强筋结构做了平滑过渡处理，既保证整体结构强度，也避免应力集中问题；各分支管路的接口朝向、伸出长度都经过布局优化，方便现场安装时的管路对接操作。整体设计兼顾了流体输送的功能性、结构安装的便利性与长期使用的结构可靠性，一体化集成的结构形式相比传统分体管路连接方案，在装配效率、密封性能、结构紧凑度上都有明显提升，可用于石油发射机相关部件的结构验证、装配培训、方案展示等多个场景。
