内螺纹手动黄铜球阀三维结构设计

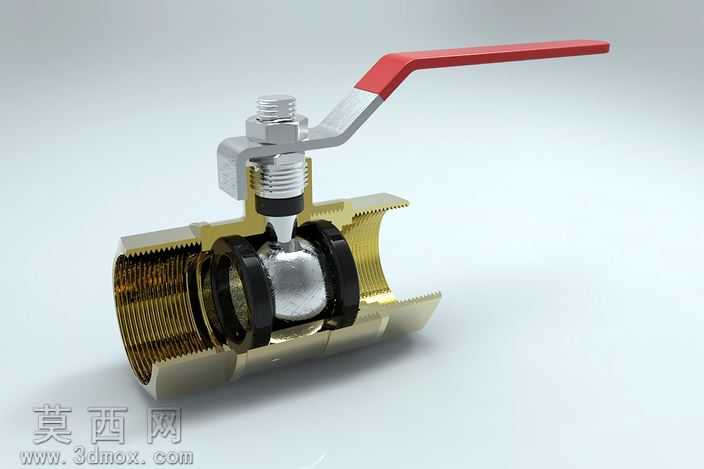

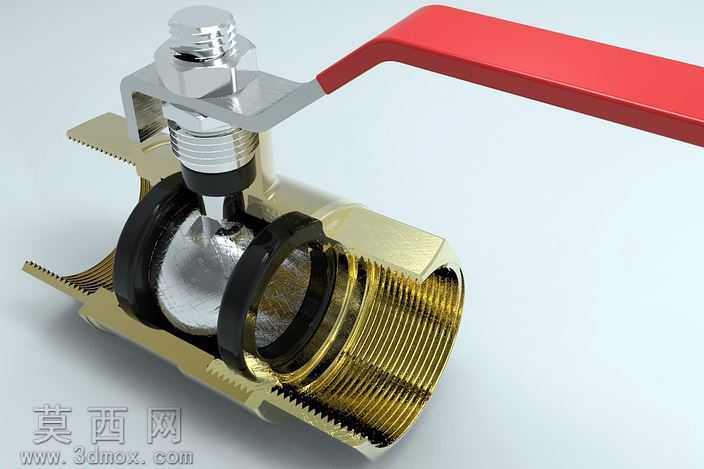

本作品为手动内螺纹连接球阀的三维设计成果，建模阶段严格遵循民用管路球阀的通用尺寸规范，对阀体、球体、阀杆、操作手柄、密封组件、锁紧螺母等全部零部件进行了1:1等比例参数化建模，完整还原了实物的装配逻辑与结构细节。建模过程中对黄铜阀体的内螺纹段做了精细化处理，还原了螺纹的牙型轮廓与加工纹理，同时对阀体内部的流道做了平滑过渡处理，贴合实际产品的流体通路设计，保证结构还原的准确性。材质与渲染阶段，针对不同零部件的实际材质做了区分设置：阀体部分采用黄铜金属材质，还原了铜材特有的暖金色金属质感与轻微的加工磨砂纹理；内部启闭球体采用抛光镀铬金属材质，呈现高反光的亮银色镜面效果；密封垫圈采用黑色丁腈橡胶材质，还原橡胶材质的哑光漫反射质感与轻微的弹性形变细节；操作手柄采用红银双色设计，握持段为红色哑光工程塑料，连接段为镀锌金属材质，还原手柄的防滑设计与金属连接结构；锁紧螺母、阀杆等金属连接件均做了镀锌钝化的质感处理，呈现工业五金件特有的哑光金属光泽。结构设计上，完整还原了球阀的核心启闭逻辑：通过顶部手柄带动阀杆旋转，阀杆下端的扁位结构与球体顶部的卡槽配合，带动球体做90度旋转，实现管路通路的全开与全闭切换；球体两侧的密封垫圈采用过盈配合设计，保证阀门关闭状态下的密封性能；阀杆与阀体之间设置了多层密封结构，避免介质从阀杆处泄漏；阀体两端的内螺纹结构用于与管路系统直接连接，无需额外焊接或法兰连接件，安装便捷。渲染阶段采用了柔和的影棚布光方案，主光源从侧上方打亮阀体主体，突出金属材质的反光层次与结构轮廓，辅助光源补全暗部细节，避免阴影区域过黑丢失结构信息，最终呈现的效果图清晰展示了球阀的内部剖视结构与外部装配形态，既可以作为管路系统设计的选型参考素材，也可用于五金阀门类产品的结构教学演示，帮助学习者直观理解手动球阀的工作原理与装配关系。
