法兰连接手动截止阀剖视结构三维设计

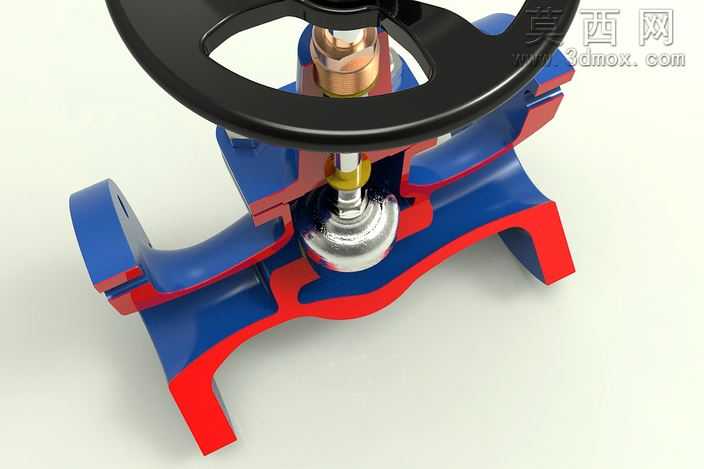

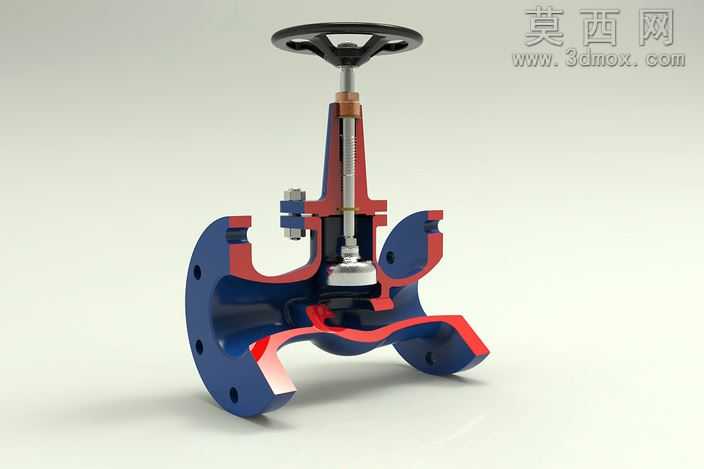

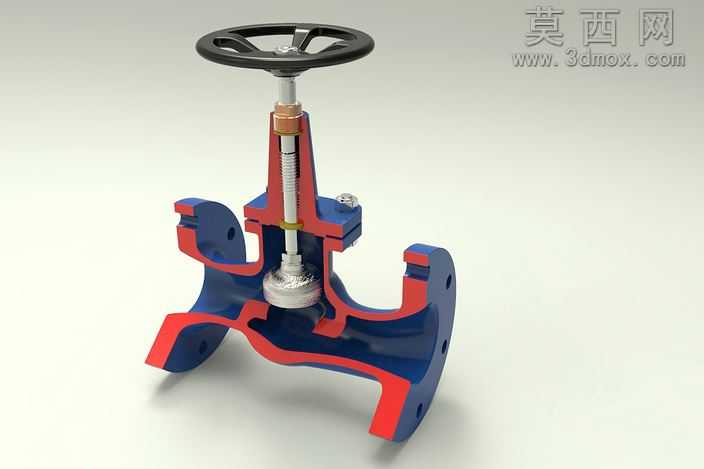

本作品为手动法兰式截止阀的全参数化三维设计成果，采用剖视展示形式完整呈现阀门内部全部装配结构与工作原理，建模过程严格遵循机械设计手册中截止阀的相关尺寸规范与结构要求，保证各零部件的配合公差符合实际工业生产的装配标准。建模阶段首先梳理截止阀的整体装配逻辑，从阀体主体开始构建，先完成两端法兰连接结构的轮廓绘制，法兰上的螺栓孔采用圆周阵列方式生成，保证孔位分布均匀、位置精度符合管路连接的同轴度要求；阀体内部的流道采用平滑过渡的曲面造型，避免流体流经时产生不必要的压损，同时兼顾铸造工艺的拔模角度要求，降低实际生产的成型难度。随后依次构建阀杆、阀瓣、阀座、填料函、压盖、手轮等核心零部件：阀杆采用梯形传动螺纹结构，与阀盖内的螺纹段精准配合，保证手轮转动时阀杆可平稳做升降运动，实现阀门的启闭调节；阀瓣与阀座的密封面做了贴合度优化设计，保证关闭状态下的密封性能，杜绝介质内漏风险；填料函部位设计了多层填料放置空间与压盖压紧结构，可通过调节压盖的压紧力实现阀杆处的动密封，防止介质沿阀杆间隙外漏；顶部手轮采用轮辐式结构，既保证操作时的施力便利性，又兼顾结构强度与轻量化需求。材质与渲染阶段，为清晰区分不同零部件的功能与材质属性，阀体外部采用深蓝色工业漆材质，阀体内部过流部位、阀瓣、阀座等接触介质的金属部件采用金属红铜色质感呈现，阀杆、紧固件等采用亮银色金属材质，手轮采用黑色哑光工程塑料材质，通过Keyshot渲染器调整各材质的粗糙度、反光度参数，搭配柔和的工业展示灯光，既清晰展现剖视结构的层次关系，又还原真实工业阀门的材质质感。设计过程中对所有运动部件做了装配干涉检查，验证手轮转动带动阀杆升降的全行程无卡滞、无干涉，阀瓣在全关位置可与阀座完全贴合，全开位置不会遮挡流道，完整还原手动截止阀的工作状态，可用于阀门结构教学、产品展示、管路系统装配模拟等场景。
