丰田1.6排量汽车发动机组装结构模型

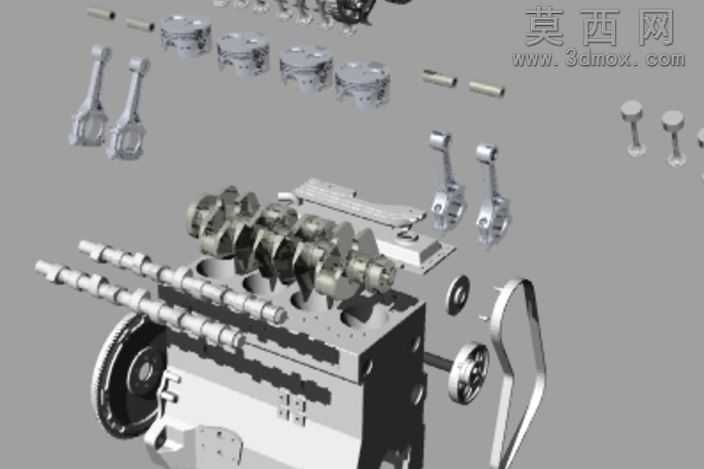

本模型围绕丰田1.6排量汽车发动机的完整组装结构开展三维建模设计，采用爆炸视图的呈现形式，将发动机整机拆解为独立的功能零部件，清晰展现各部件的装配位置与配合逻辑。建模过程中严格遵循民用小排量自然吸气发动机的真实结构比例，对双凸轮轴配气机构、活塞连杆组件、曲轴传动单元、气门组、缸体主体等核心部件进行了精细化的特征还原：针对凸轮轴，精准复刻了各凸轮的型线轮廓与轴颈的配合尺寸，还原其驱动气门定时开闭的功能结构；针对活塞连杆组，分别构建了活塞顶面的燃烧室凹坑、活塞环槽结构、连杆的杆身截面与大小端连接特征，还原活塞往复运动的传动逻辑；针对曲轴单元，还原了主轴颈、连杆轴颈、平衡块的结构形态，匹配前端带轮与后端动力输出端的连接结构。模型对缸体的冷却水套预留位、润滑油道接口、附件安装定位点也做了对应特征刻画，同时还原了气门、气门弹簧、挺柱等配气系统小部件的外形与装配关系。渲染阶段采用哑光金属材质模拟缸体、曲轴、连杆等铸钢与铸铁部件的质感，对机加工配合面做了轻微反光的材质处理，区分铸造毛坯面与精密加工面的视觉差异，对活塞顶面、凸轮型面等工作表面做了细腻的质感表现，整体爆炸视图的排布遵循发动机实际装配的层级顺序，从外到内、从上到下依次排布拆解部件，让观者能够清晰梳理发动机从零散零件到整机装配的完整逻辑，可用于汽车发动机构造教学、装配工艺演示、动力系统结构科普等场景，帮助使用者直观理解四缸汽油发动机的内部构造与各部件的功能关联，建模过程中对各部件的装配干涉做了提前校验，确保虚拟装配状态下各零件的配合关系符合真实机械设计的公差要求，不存在结构错位与穿模问题。
