直列四缸发动机活塞连杆曲轴装配结构

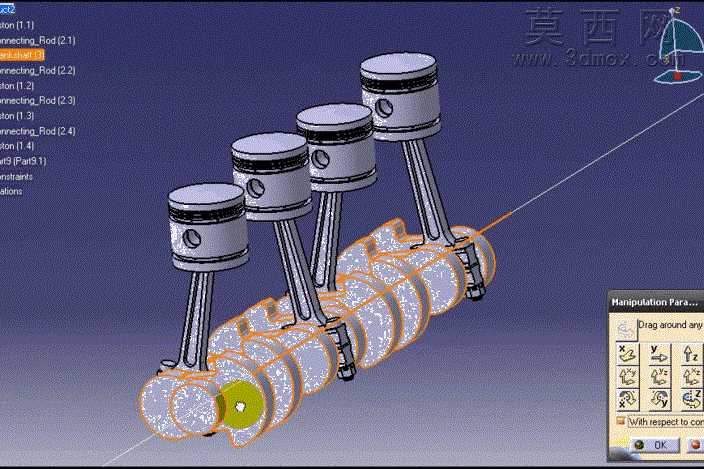

本作品为直列四缸内燃机核心动力传输组件的三维装配模型，建模过程严格遵循内燃机曲柄连杆机构的实际工程设计规范，在三维建模环境中完成各零件的参数化构建与整体装配约束。建模阶段首先依据四缸发动机的点火顺序与做功间隔角，确定曲轴的曲柄销相位角为180度，依次完成曲轴主轴颈、曲柄销、平衡块的特征建模，对曲轴的油道通孔、圆角过渡等细节结构做了精准还原，保证曲轴的动平衡设计逻辑符合工程要求。随后完成活塞组件的建模，包含活塞本体、活塞环槽、活塞销座的结构设计，还原活塞顶部的燃烧室凹坑造型，同时匹配活塞销、连杆小头衬套、连杆大头轴瓦的配合尺寸，确保各零件间的装配公差符合内燃机设计的行业标准。连杆建模过程中区分了杆身的工字型截面结构，还原连杆大头的剖分定位结构，保证连杆与曲轴曲柄销、活塞销的连接约束完全符合实际运动逻辑。装配阶段采用从下到上的装配流程，先将曲轴通过主轴颈约束定位在模拟缸体的基准轴线上，再依次将四个连杆组件按相位角装配到对应曲柄销位置，最后将活塞与连杆小头通过活塞销完成连接，添加符合实际工况的运动副约束，可直观展示活塞往复运动转化为曲轴旋转运动的完整传动过程。材质渲染阶段对不同零件做了区分设置：曲轴与连杆采用锻钢材质的金属质感渲染，添加表面热处理后的哑光金属纹理；活塞采用铝合金材质的浅银灰质感，还原铸铝零件的表面肌理；轴瓦、衬套等耐磨零件添加铜合金的材质表现，各零件的边缘倒角、加工面纹理都做了对应渲染处理，清晰区分不同功能零件的视觉特征。整体模型完整还原了四缸内燃机曲柄连杆机构的核心结构，可直观呈现内燃机动力转换单元的组成逻辑与运动关系，各零件的配合关系清晰，结构细节完整，能够用于内燃机结构原理演示、相关零部件设计参考等场景。
