单缸往复式内燃机结构三维建模作品

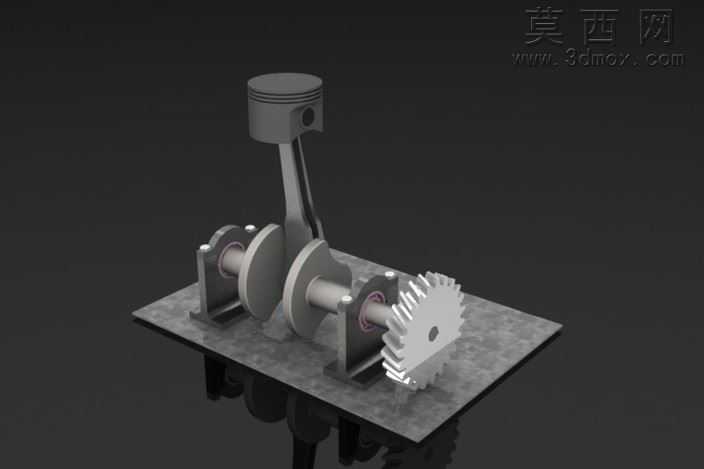

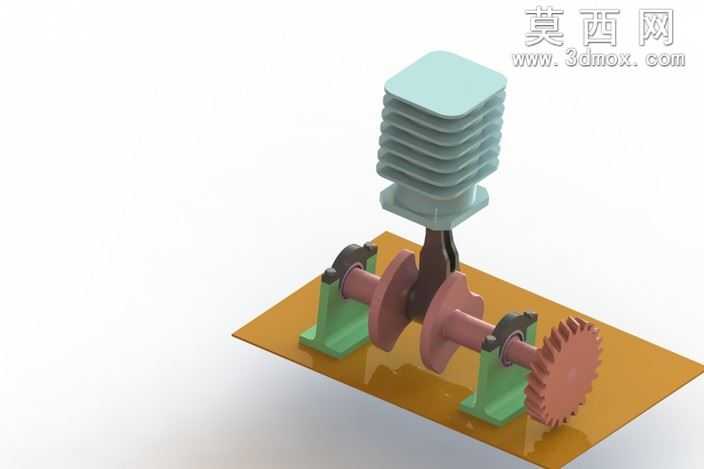

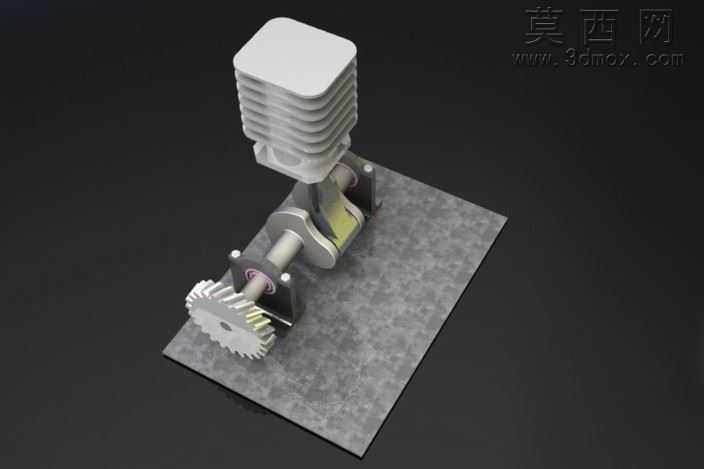

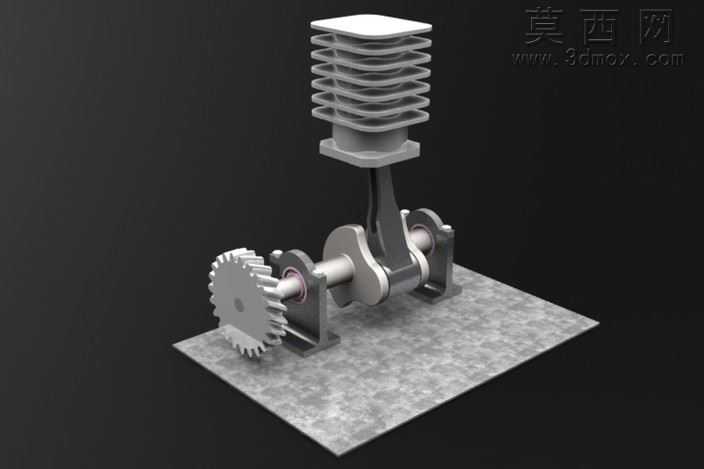

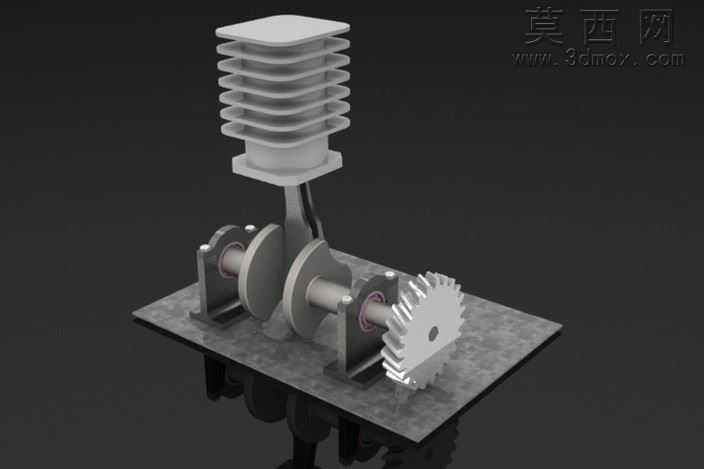

本作品为单汽缸引擎的三维数字化建模成果，建模过程严格遵循内燃机经典结构逻辑，以真实单缸发动机的工作原理为核心设计依据，完整还原了从动力输出到传动衔接的全部核心构件。建模阶段首先完成整体装配基准的搭建，以安装底板为装配基准面，依次定位曲轴支撑座、曲轴组件、活塞连杆组、汽缸散热总成以及末端传动齿轮，各部件的装配间隙参考实际机械加工的公差标准设定，保证虚拟装配状态下各运动构件不存在干涉问题。模型的材质与渲染表现贴合金属机械的真实质感，安装底板采用磨砂铸铁材质，表面添加细微的加工纹理与使用痕迹，还原铸铁部件哑光厚重的视觉特征；曲轴、支撑轴承、传动齿轮采用调质钢材材质，通过调整金属粗糙度与反光参数，表现机加工金属表面的细腻光泽，齿轮的齿形、曲轴的曲柄配重结构都按照标准机械参数建模，齿面的倒角、曲轴轴颈的过渡圆角都做了精细化处理，避免模型出现尖锐棱角失真的问题。汽缸散热总成部分，独立建模每一层散热鳍片，鳍片的厚度、间距参考通用风冷单缸机的散热结构设计，汽缸外壁与活塞的配合段做了内壁的结构还原，能够直观展示活塞在汽缸内的往复运动空间。连杆部分采用分体式建模，还原连杆大头与曲轴曲柄销的配合结构、连杆小头与活塞销的连接结构，清晰展现曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的机械逻辑。渲染阶段采用影棚级布光方案，主光源从侧上方投射，突出各部件的结构轮廓与材质差异，辅助光源补全暗部细节，避免支撑座下方、散热鳍片间隙出现死黑区域，背景采用深灰色纯色背景，最大化突出模型本身的结构特征，让观看者能够清晰辨识每一个构件的形态与装配关系。整个建模过程兼顾结构准确性与视觉表现力，既可以作为机械原理教学的直观演示素材，也能够为相关动力机械的结构设计提供数字化参考，完整展现了单缸内燃机最核心的机械传动与动力转换逻辑。
