工业厂区雨水收集存储处理池体结构

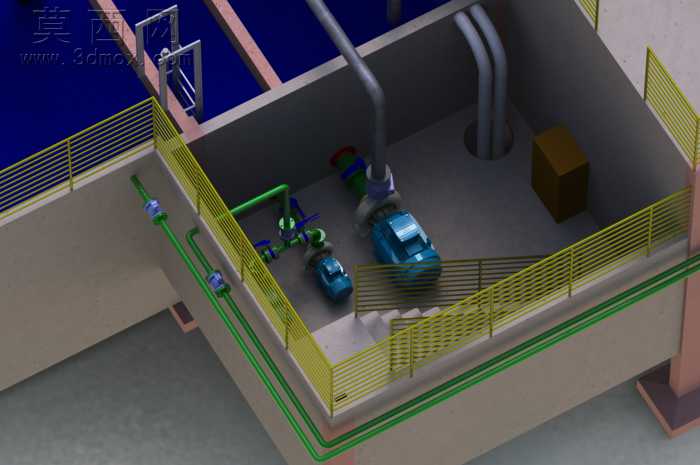

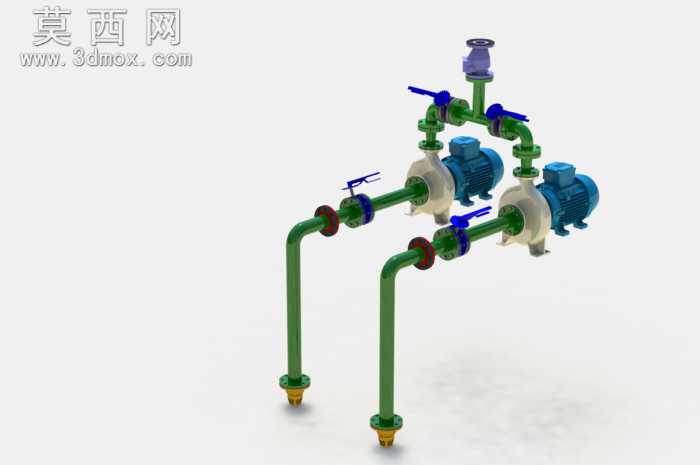

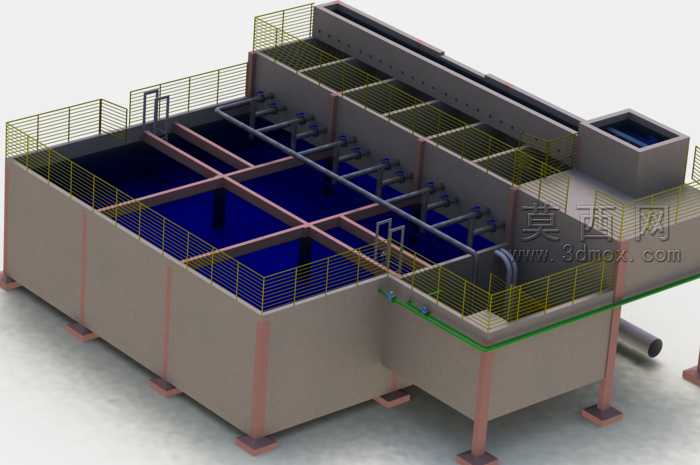

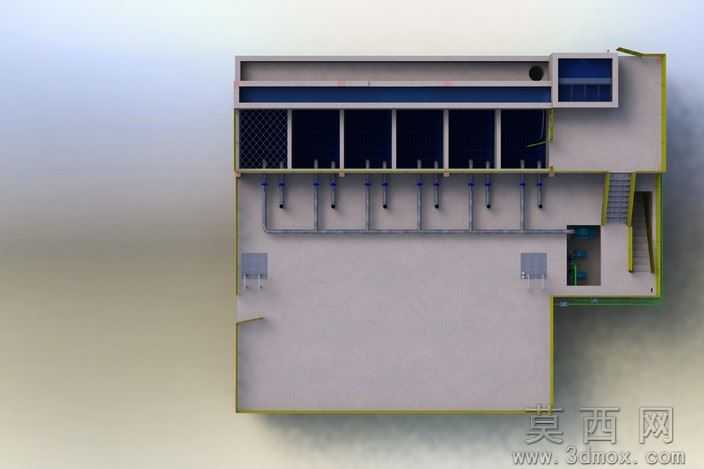

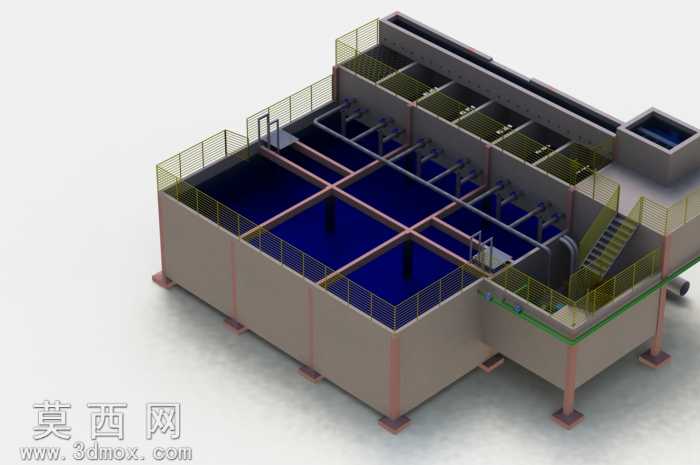

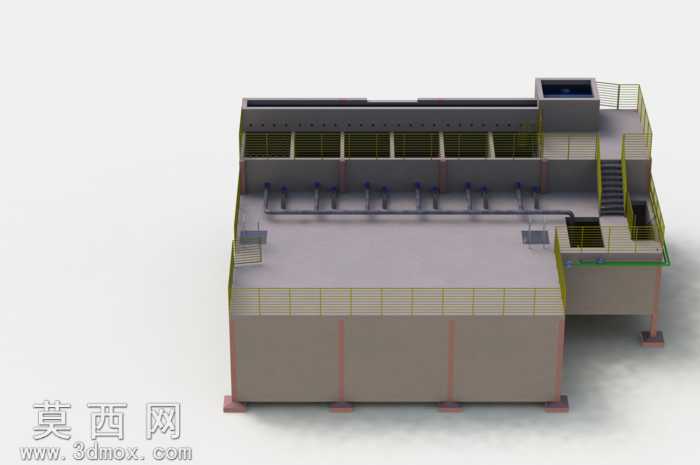

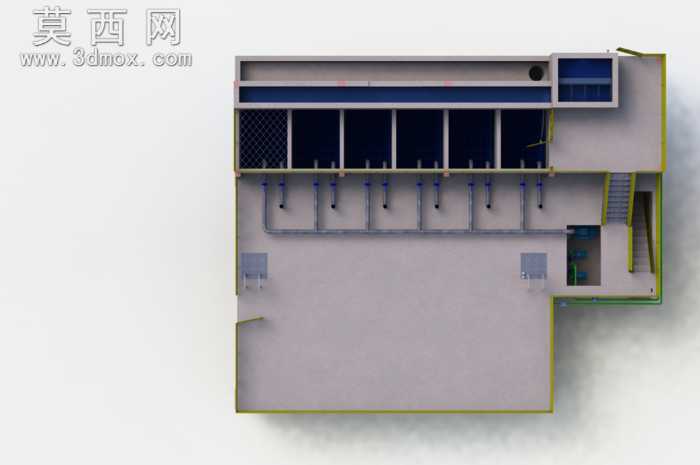

本作品为工业厂区配套的雨水收集存储处理池三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原工业现场池体的真实构造逻辑。建模阶段首先完成池体主体混凝土结构的搭建，按照功能分区划分出多个独立的储水腔室，精准还原腔室之间的分隔墙体厚度、墙体衔接处的加固构造，以及池体底部的支撑柱脚、预埋基础的结构细节，确保整体结构的受力逻辑符合工业设施设计规范。材质渲染环节，针对不同构件匹配对应真实材质：池体主体混凝土结构采用哑光灰色混凝土材质，还原水泥浇筑后的粗糙肌理与自然色差；顶部防护围栏采用明黄色金属烤漆材质，还原工业安全防护设施的醒目配色与金属质感；内部输水管道采用深蓝色金属管材材质，区分不同功能的管线走向；池体底部支撑结构采用红棕色防锈漆金属材质，还原钢结构支撑的防腐处理效果；池内储水区域采用半透明深蓝色水体材质，模拟水体的透光与折射效果。结构设计上，完整还原了池体的功能分区布局，包含初期雨水收集区、沉淀静置区、存储回用区等多个功能腔室，腔室之间通过预设的管道、溢流口实现水体的定向流转；池体顶部设置标准化安全防护围栏，围栏的网格密度、扶手高度均符合工业安全防护标准；池体侧边预留外接输水管道接口，可对接厂区雨水收集管网与回用供水系统，同时配套设置检修爬梯、操作平台等附属结构，满足日常运维的操作需求。设计思路围绕工业厂区雨水资源化利用的实际需求展开，在满足雨水收集、暂存、初步沉淀处理功能的基础上，兼顾结构稳定性、运维安全性与布局合理性，所有管线排布均遵循流体输送的最短路径原则，减少输水过程中的阻力损耗，腔室容积配比按照厂区汇水面积、当地降雨强度参数计算设定，确保能够满足工业单元内雨水收集存储与回用的实际使用需求，整体模型结构完整，细节丰富，可用于环保工程方案展示、施工技术交底、厂区给排水系统规划等场景。
