立式带锯式切割支撑工装结构设计

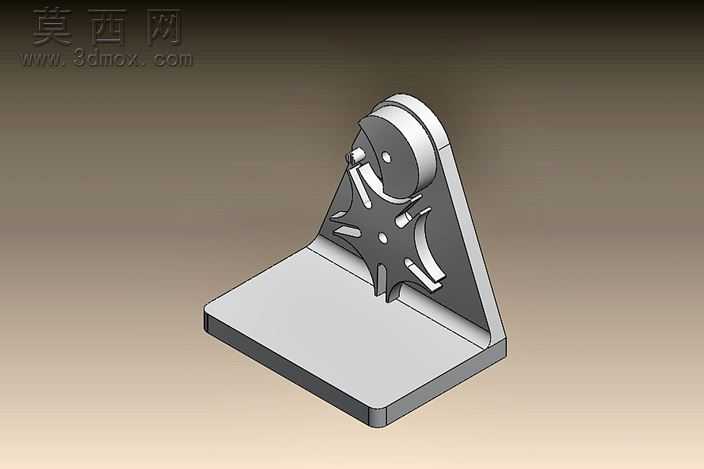

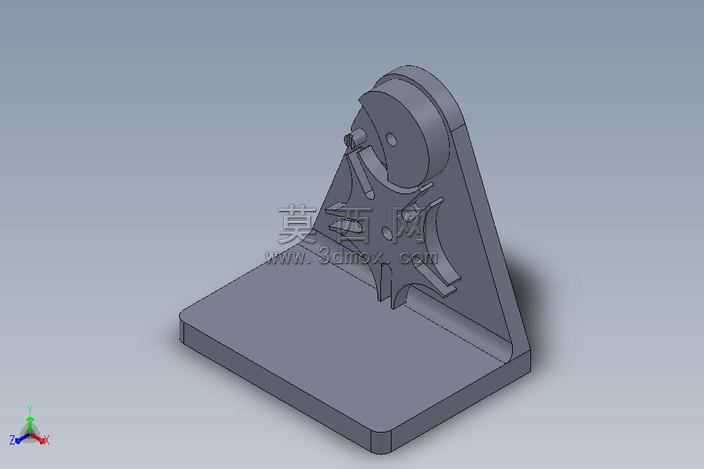

本作品通过三维建模完成立式切割支撑工装的整体结构设计，建模阶段先从底部基座开始搭建，采用带圆角的矩形平板作为承载底座，对底座的棱边做统一圆角处理，避免应力集中的同时提升装配安全性，底座与后侧立式支撑板采用一体化建模方式，保证两者的连接垂直度与结构强度，省去后续额外装配的对位误差。立式支撑板上依次排布主动轮安装位、从动轮调节结构、锯条导向限位组件，主动轮与从动轮均采用带凸缘的轮体结构，轮缘处设计适配环形锯条的限位槽，防止锯条运转时发生滑脱；从动轮位置设计弧形调节槽结构，可通过紧固件调整从动轮的相对位置，实现锯条张紧度的灵活调节，适配不同使用状态下的张紧需求。锯条侧方设计异形导向支架，支架上设置导向靠位结构，可在切割作业时为锯条提供侧向支撑，减少锯条高速运转时的摆动幅度，提升切割精度。建模过程中对所有装配孔位做精准定位，保证各转动部件的同轴度符合机械设计要求，对活动部件预留合理的装配间隙，避免运转时出现卡滞问题。材质配置上整体结构主体采用碳素结构钢材质，轮体部分添加硬质耐磨材质属性，模拟真实工装的材质特性，渲染阶段采用哑光金属质感表现主体结构，对转动配合面做轻微高光处理区分不同加工面，通过等轴测视角完整呈现工装的整体布局与各部件的连接关系，清晰展示结构的设计逻辑，整体结构兼顾支撑稳定性与调节灵活性，可作为小型切割设备的支撑工装使用，各部件的结构设计均考虑实际加工的工艺可行性，无难以实现的复杂异形结构，符合常规机械加工的生产要求。
