全轮独立转向遥控小车结构设计

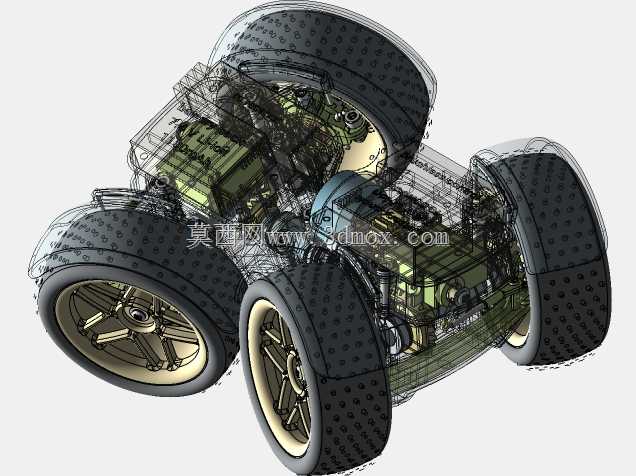

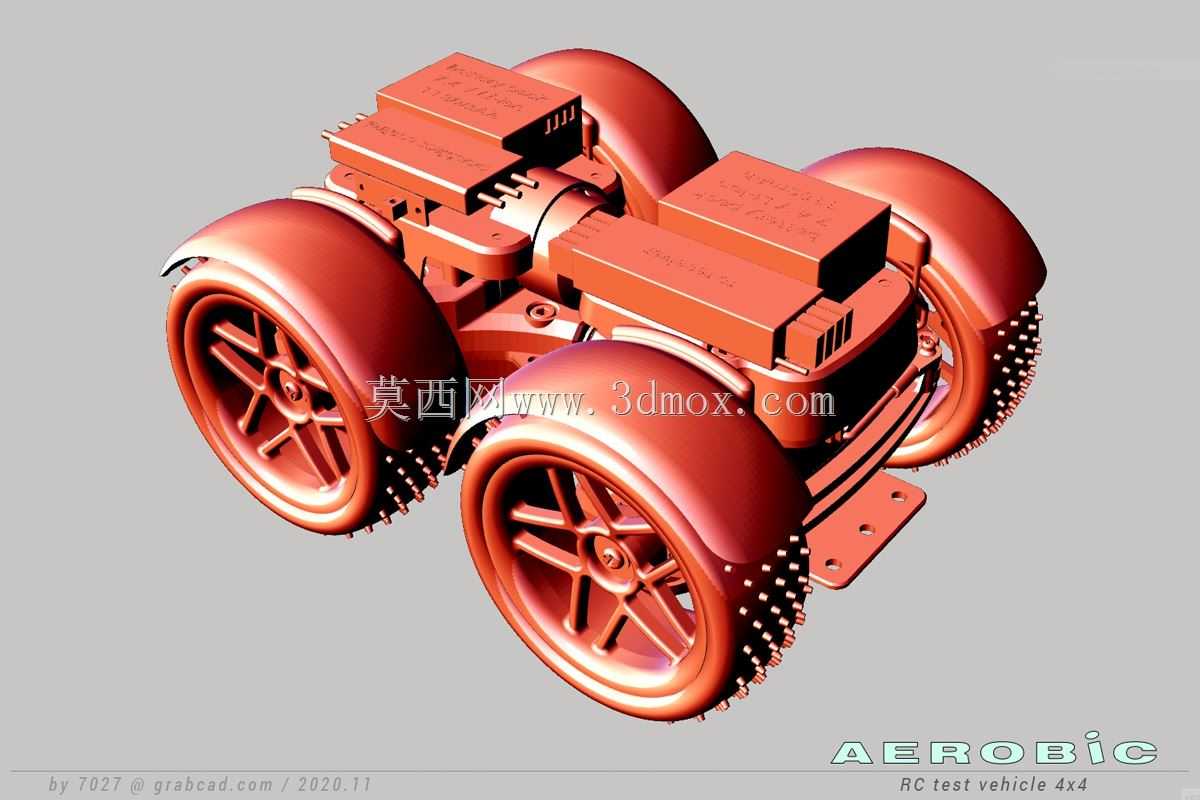

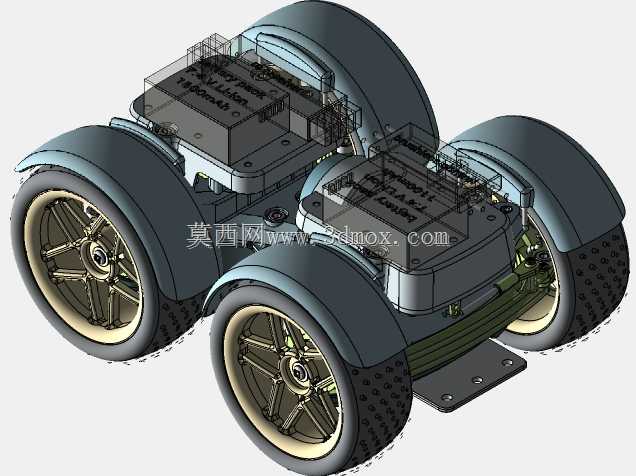

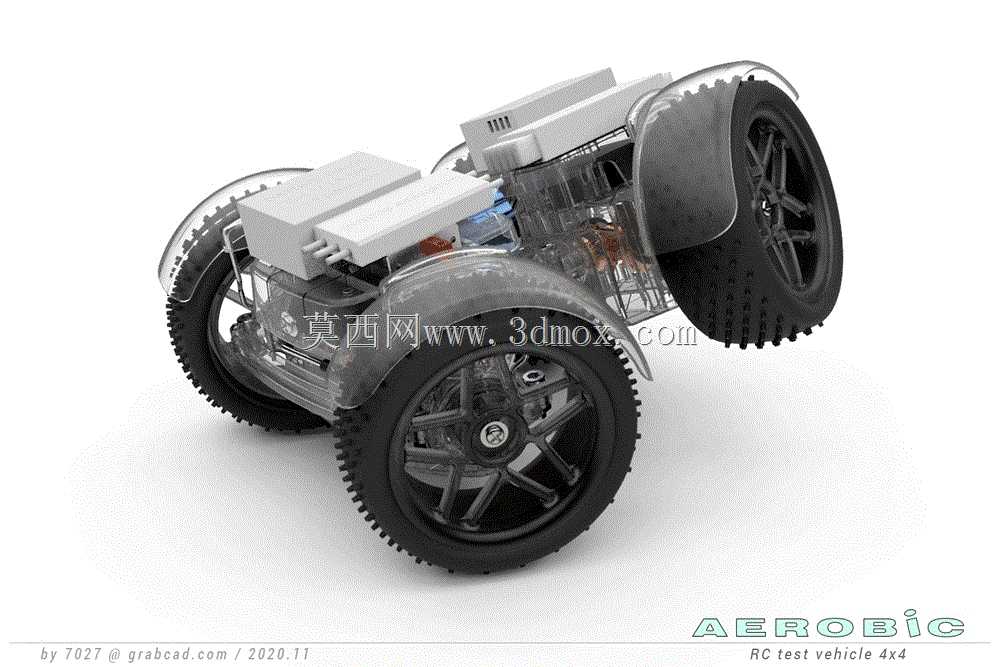

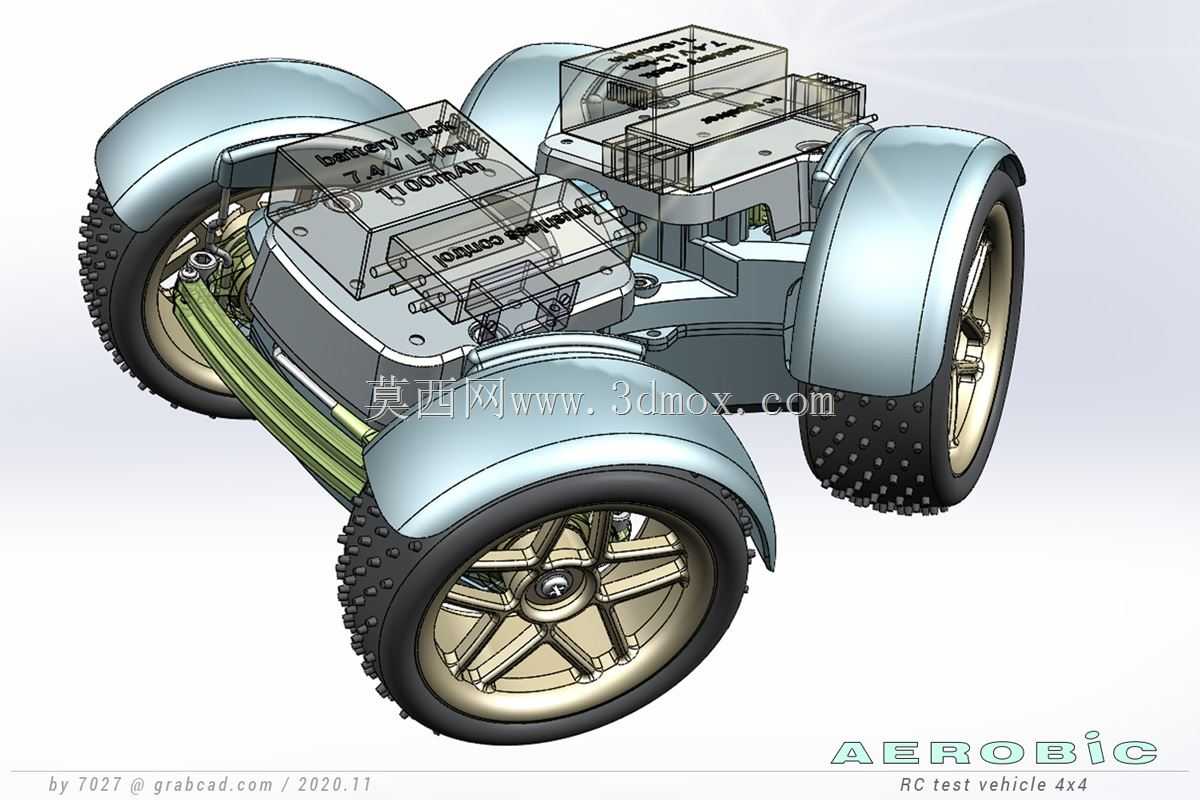

　　这款轮式遥控移动平台的设计，最初瞄准的是狭小非结构化空间的移动探测、教学实验以及小型载具改装场景，区别于常规民用遥控车的悬架配置思路，整套行走机构没有设置传统弹性悬架结构，转而采用车体分段纵轴铰接的设计来补偿地形起伏带来的轮地接触损失，避免在凹凸路面出现单轮悬空失去附着力的问题。从结构布局来看，整车采用四轮对称排布，每个车轮都具备独立的转向执行能力，可实现前后轮反向偏转的小半径转向，甚至支持原地回转的运动模式，能够在狭窄的巷道、实验台架间隙、模拟月面地形的测试场地中灵活穿行，适配常规轮式车辆无法通行的局促空间。

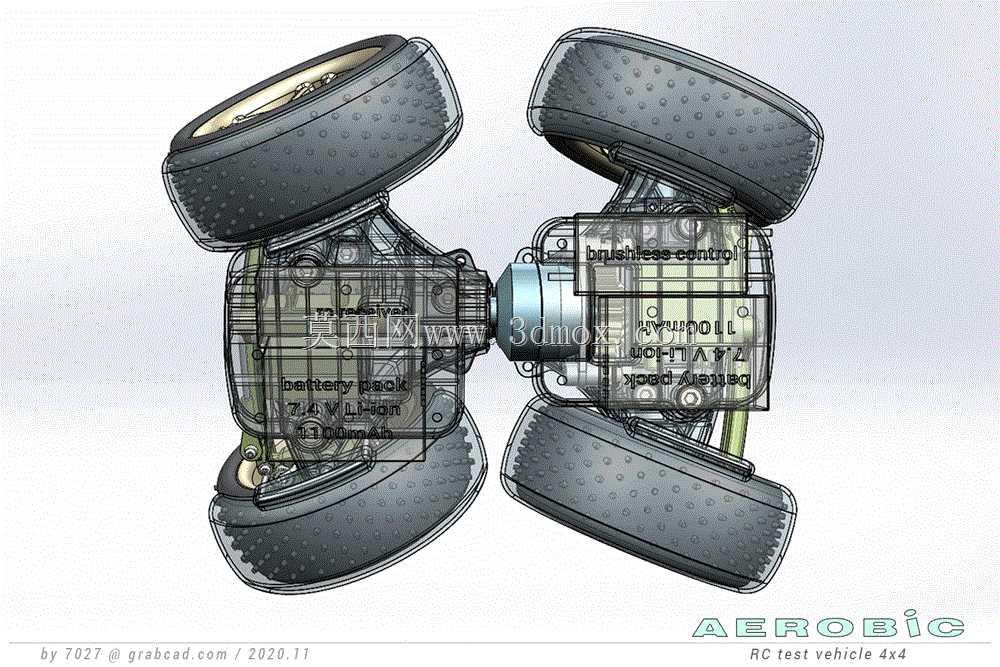

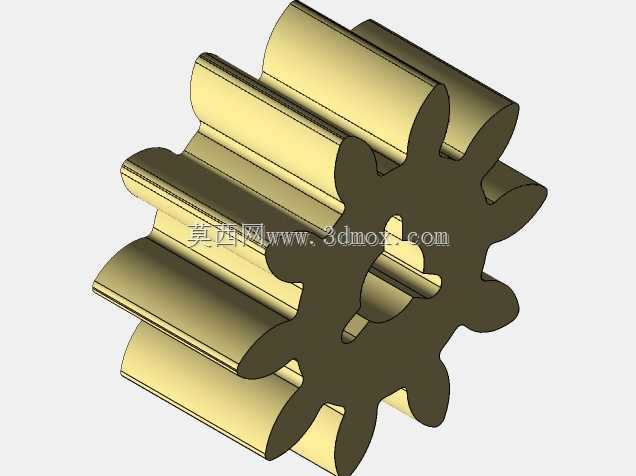

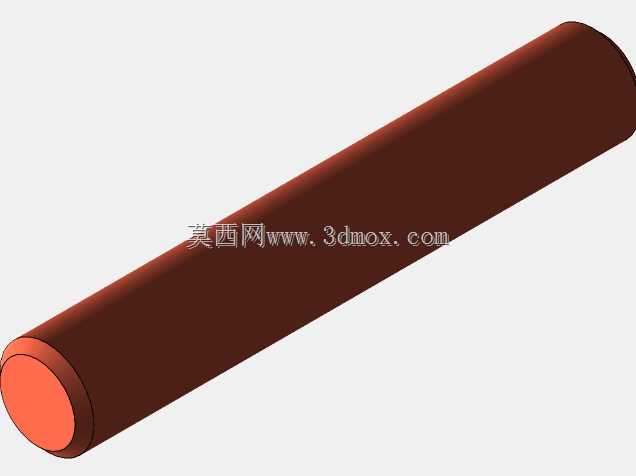

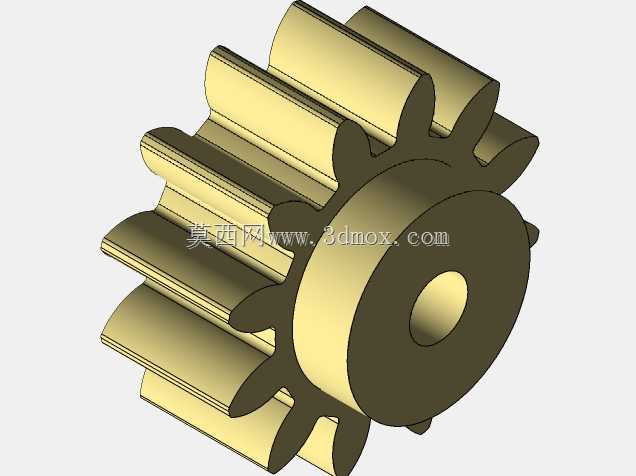

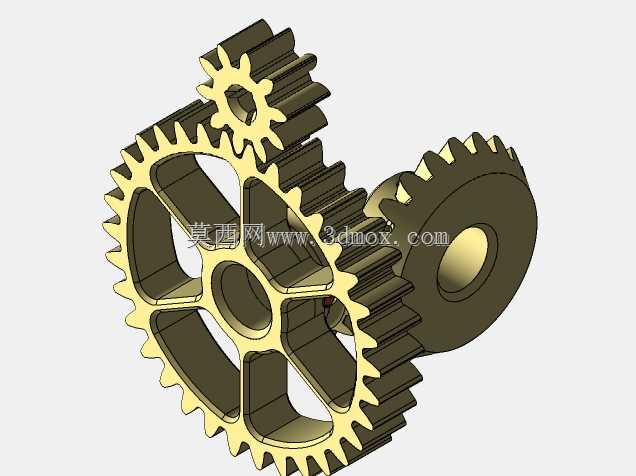

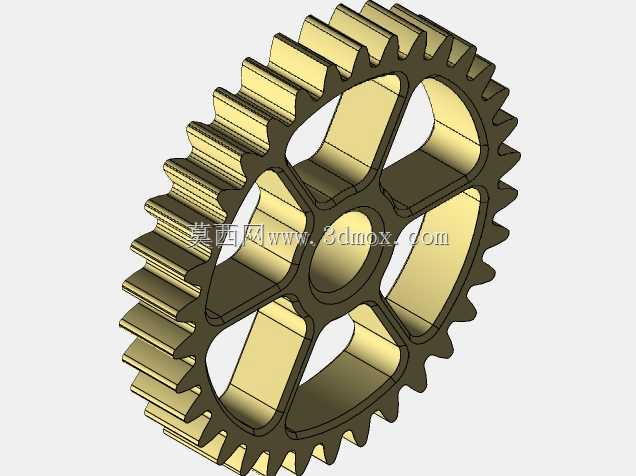

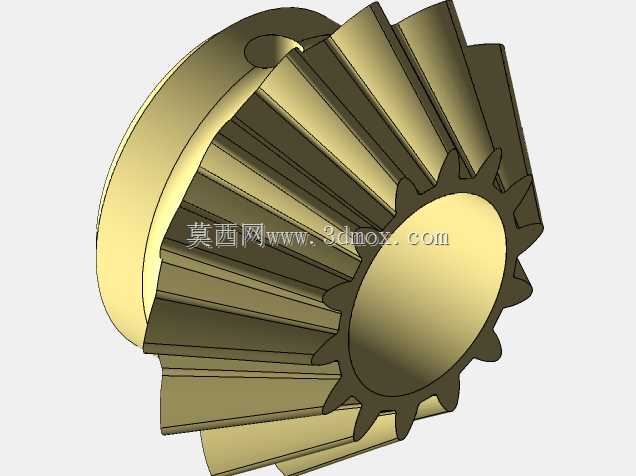

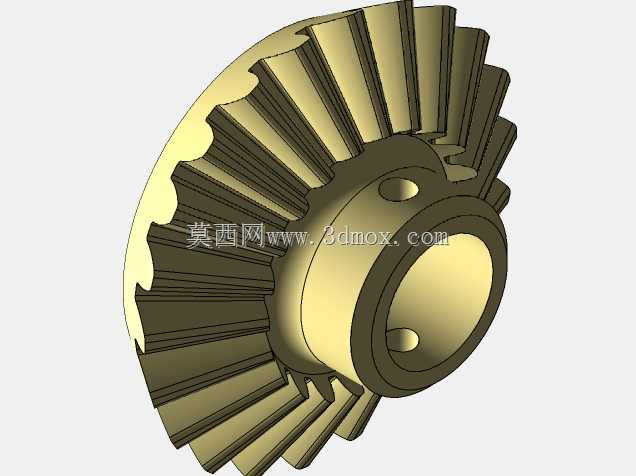

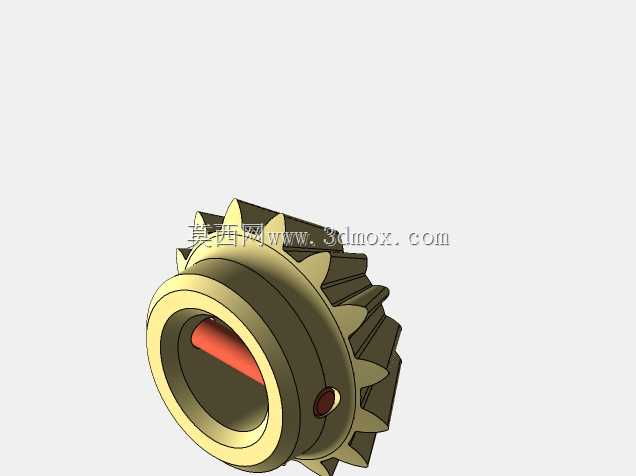

　　传动系统的设计上，没有配置传统轮式车辆常用的差速器结构，动力通过分置的齿轮组直接传递到四个驱动轮，省去了差速器带来的结构复杂度与动力损耗，同时也避免了差速器在极端附着条件下单轮打滑造成功率空耗的问题，更适合在松散沙土、凹凸碎石这类低附着、不平整的路面行驶。车体的两部分通过纵向布置的铰接轴连接，允许前后段车体绕纵轴产生一定角度的相对转动，在单侧车轮压过障碍物时，铰接结构会自动调整两段车体的相对姿态，让四个车轮始终保持与地面的贴合，不需要依赖悬架的弹性变形就能保证轮地附着力，大幅简化了底盘的结构组成，减少了易损部件的数量。

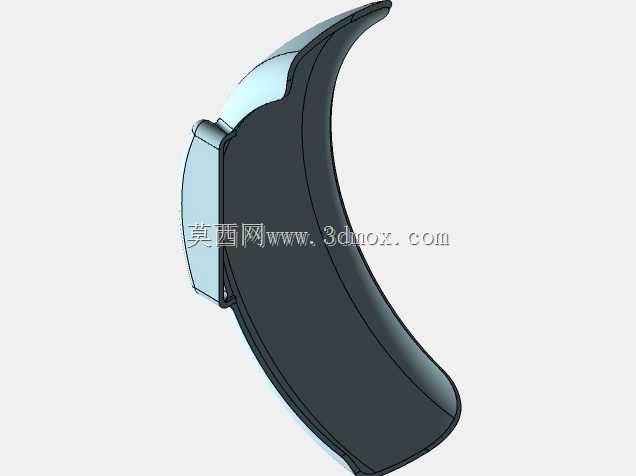

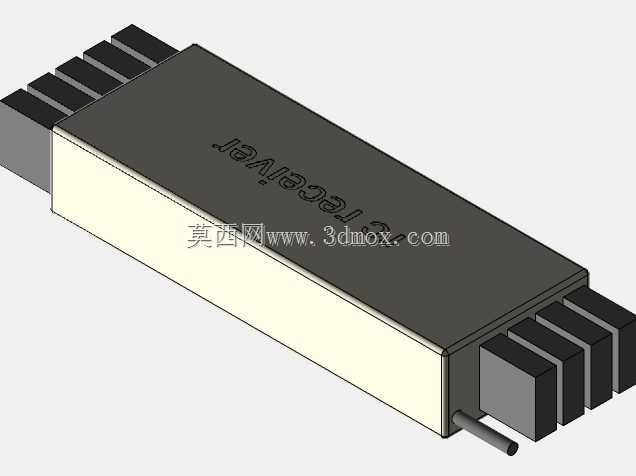

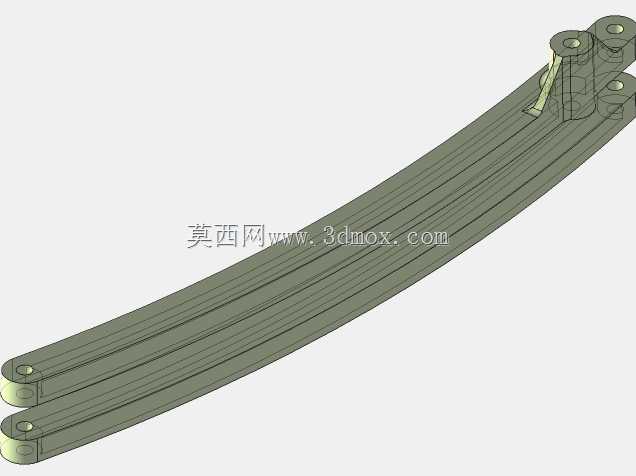

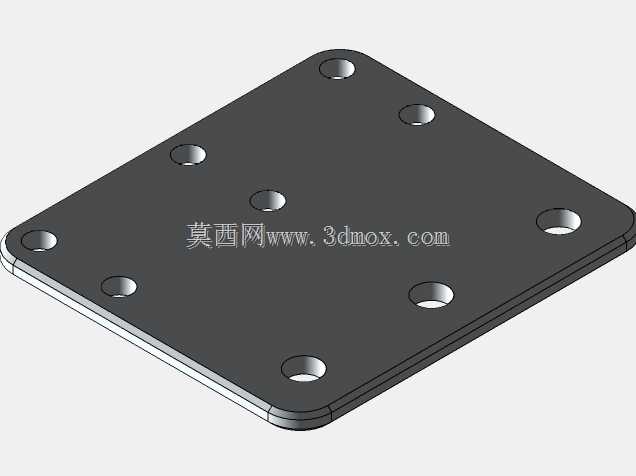

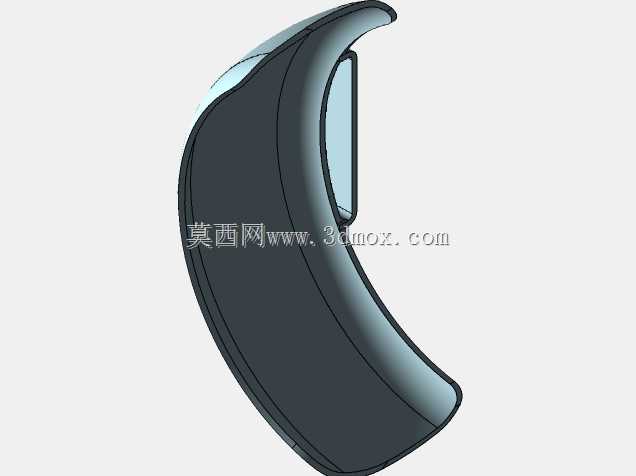

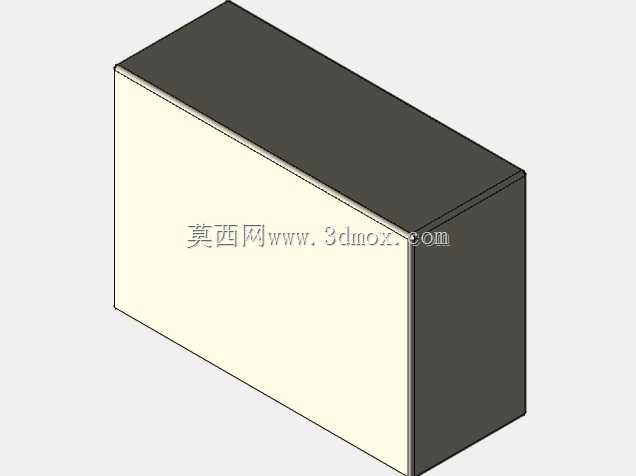

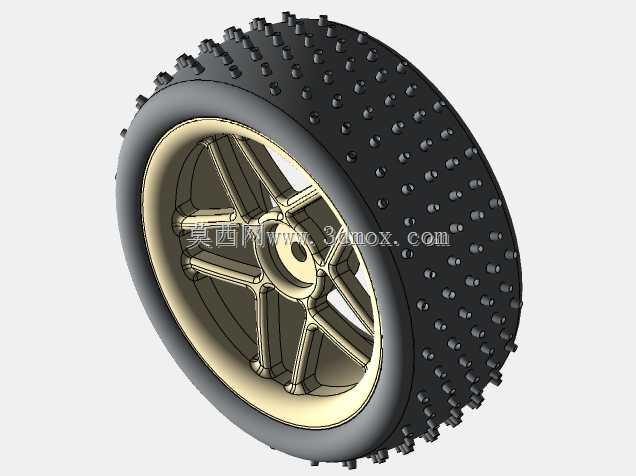

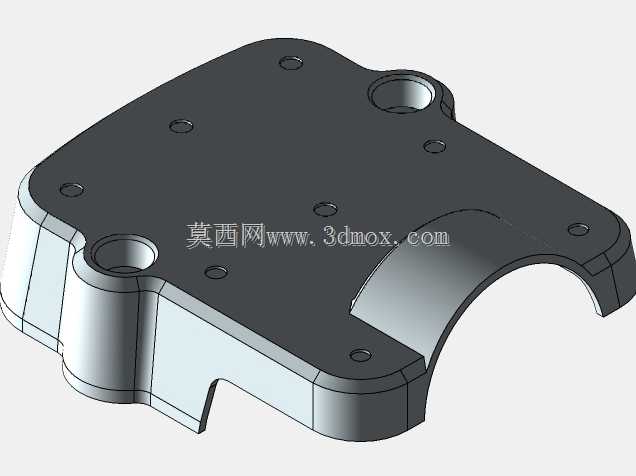

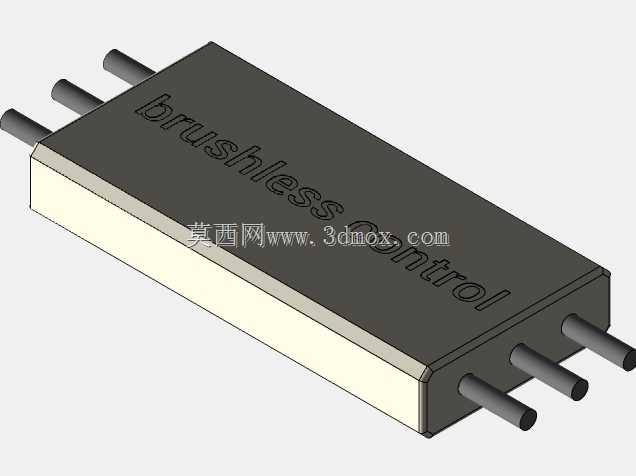

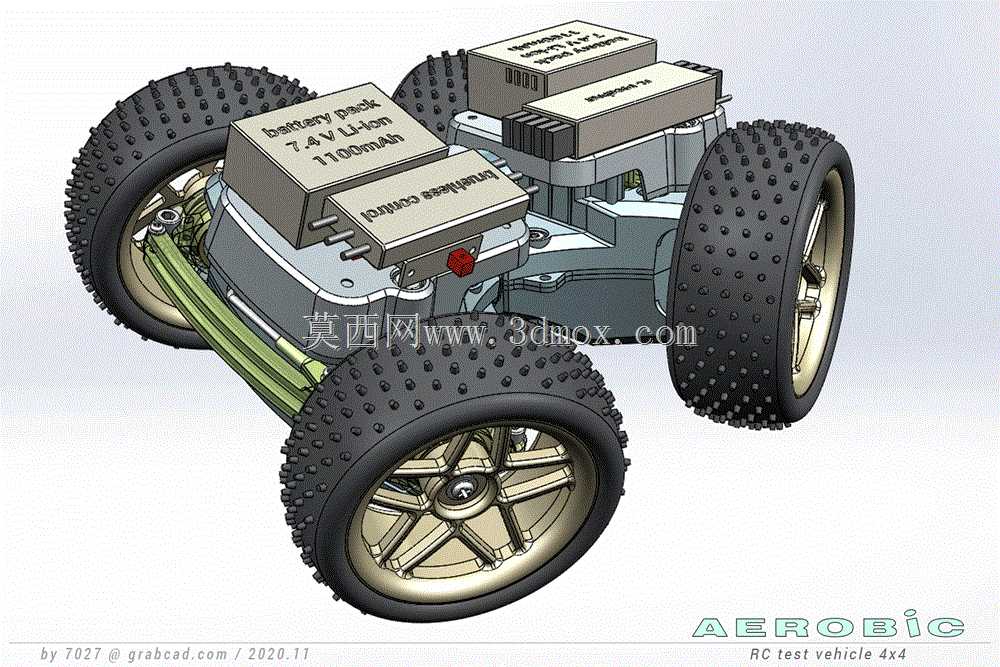

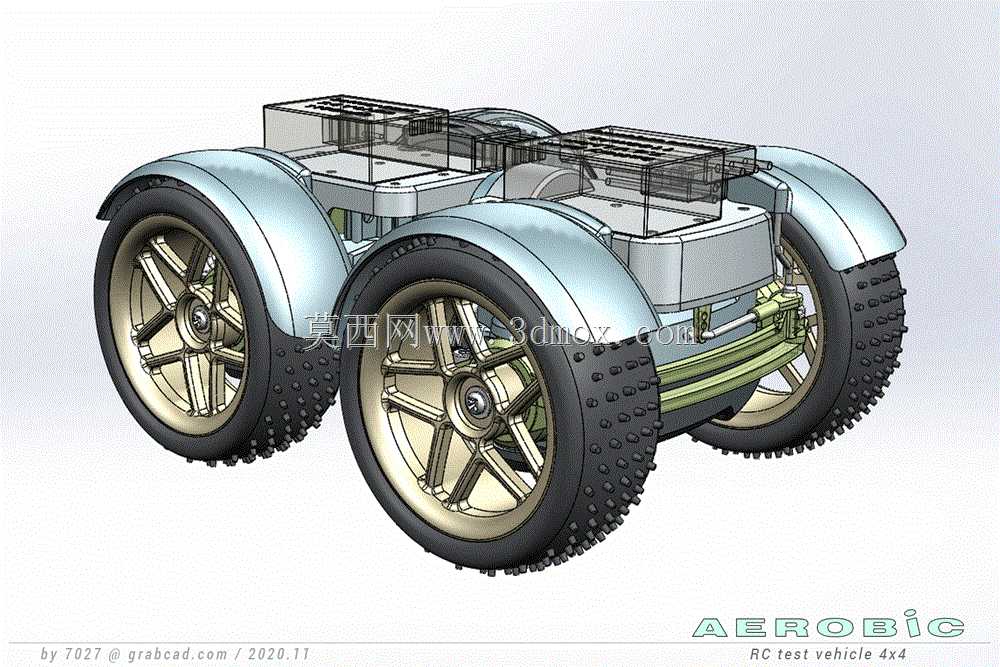

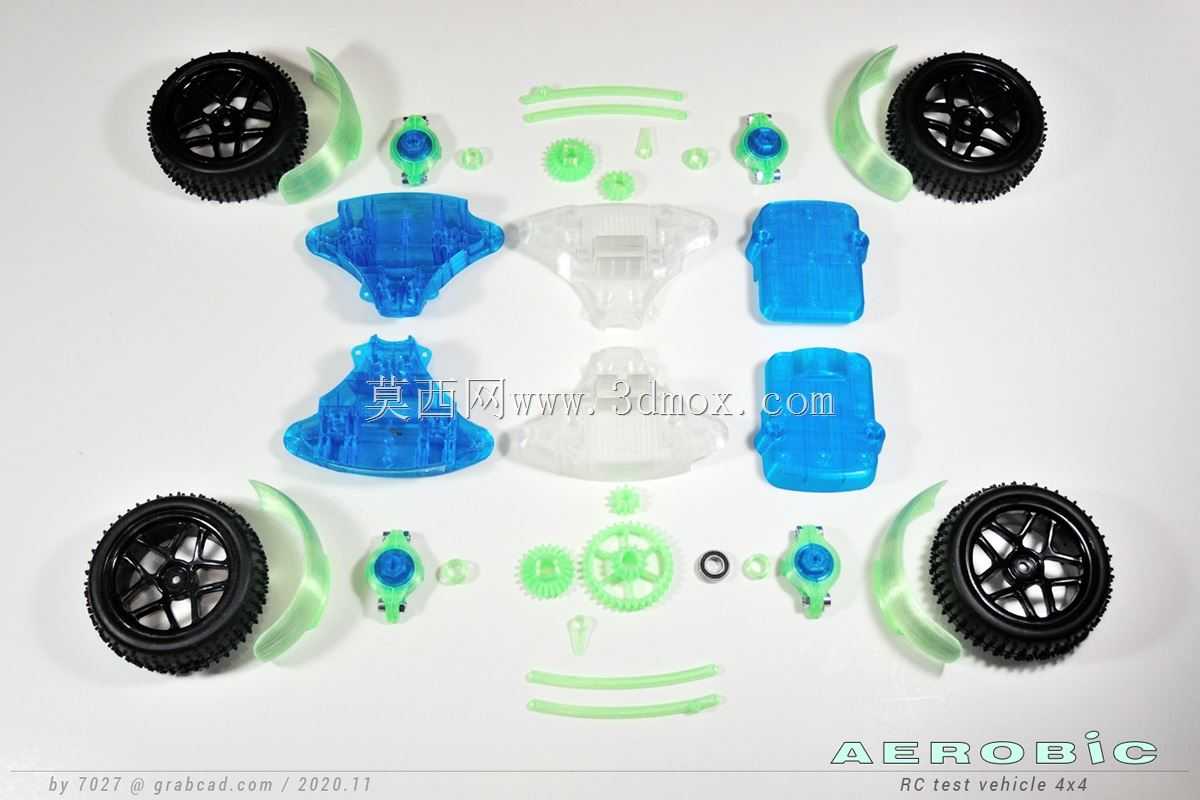

　　从安装边界来看，车体上层预留了标准化的设备安装平面，可搭载小型控制模块、电池组以及探测传感器，电池舱采用模块化快拆布局，直接固定在车体中部的安装位上，不需要额外设计复杂的固定支架，更换电池时可直接插拔，适配日常教学实验中频繁更换电源的使用需求。轮组部分采用大颗粒纹理的橡胶轮胎搭配金属质感的轮毂结构，轮胎胎面的凸起颗粒能够有效增加松散路面的抓地力，轮毂的辐条结构做了等强度优化，在保证支撑强度的前提下尽可能降低轮组的转动惯量，提升动力响应速度。轮拱的弧形护板直接固定在各轮组的安装支架上，随轮组转向同步转动，不会对车轮的最大转向角度造成干涉，同时能够阻挡行驶过程中车轮带起的泥沙溅入车体中部的设备舱。

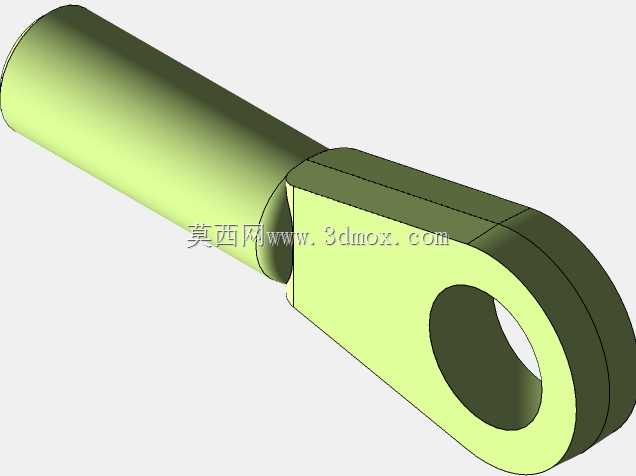

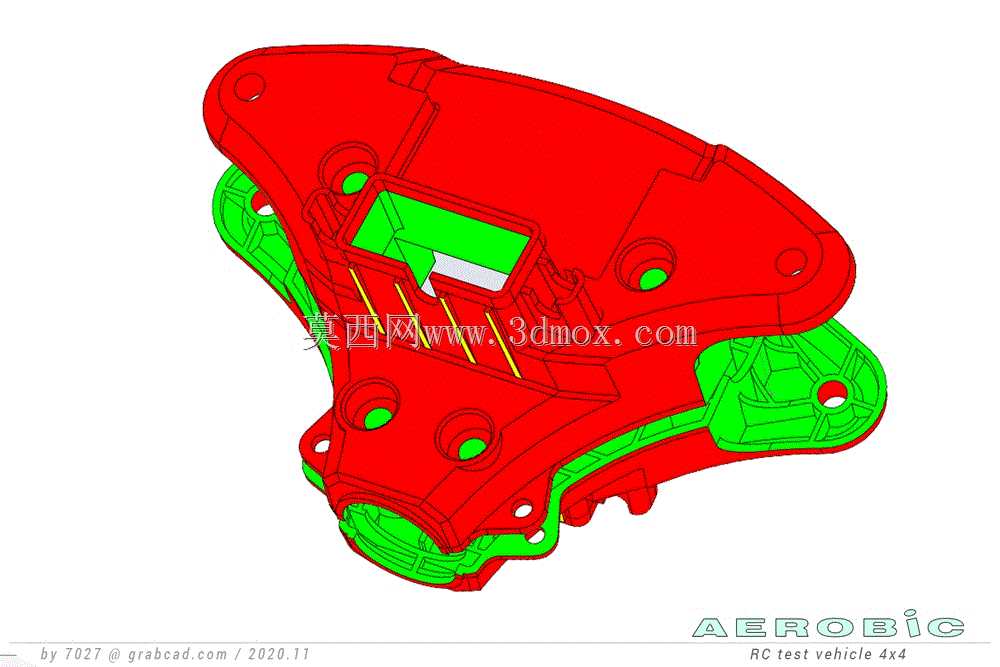

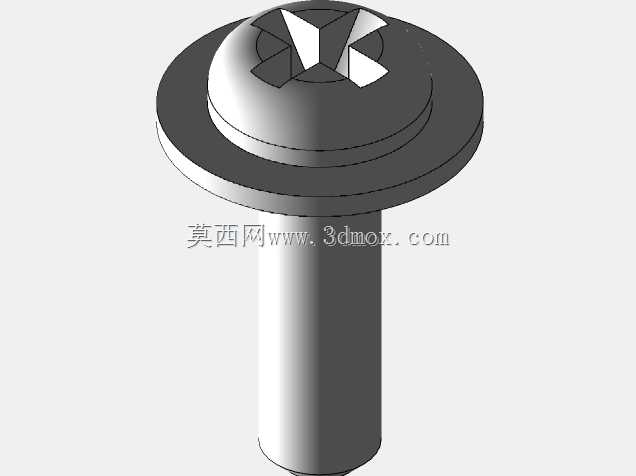

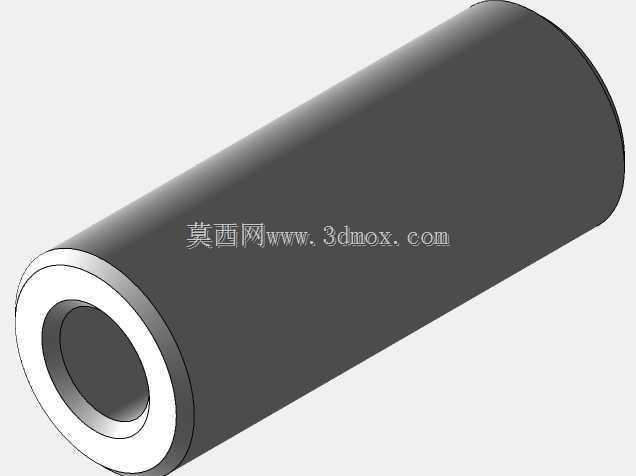

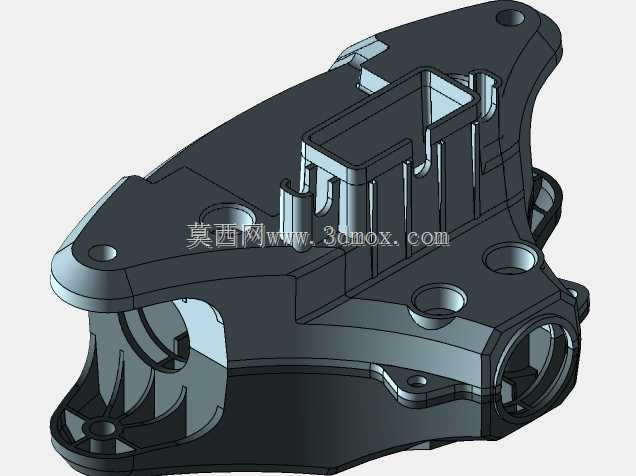

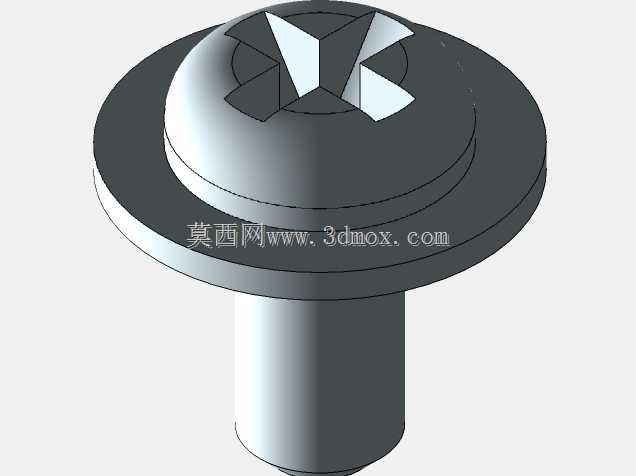

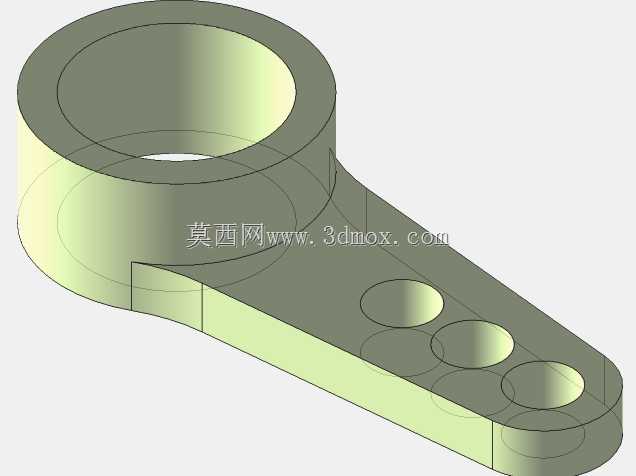

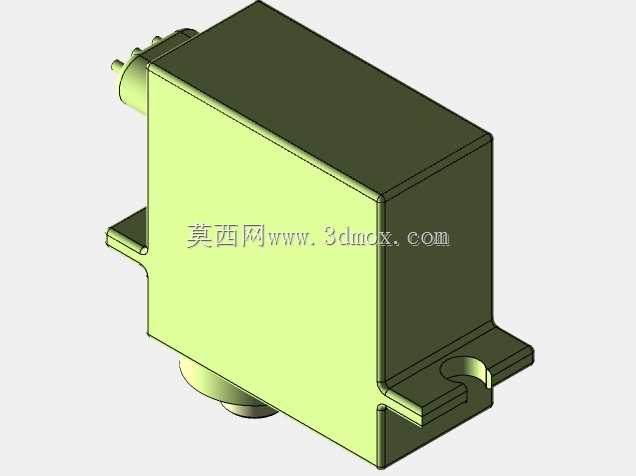

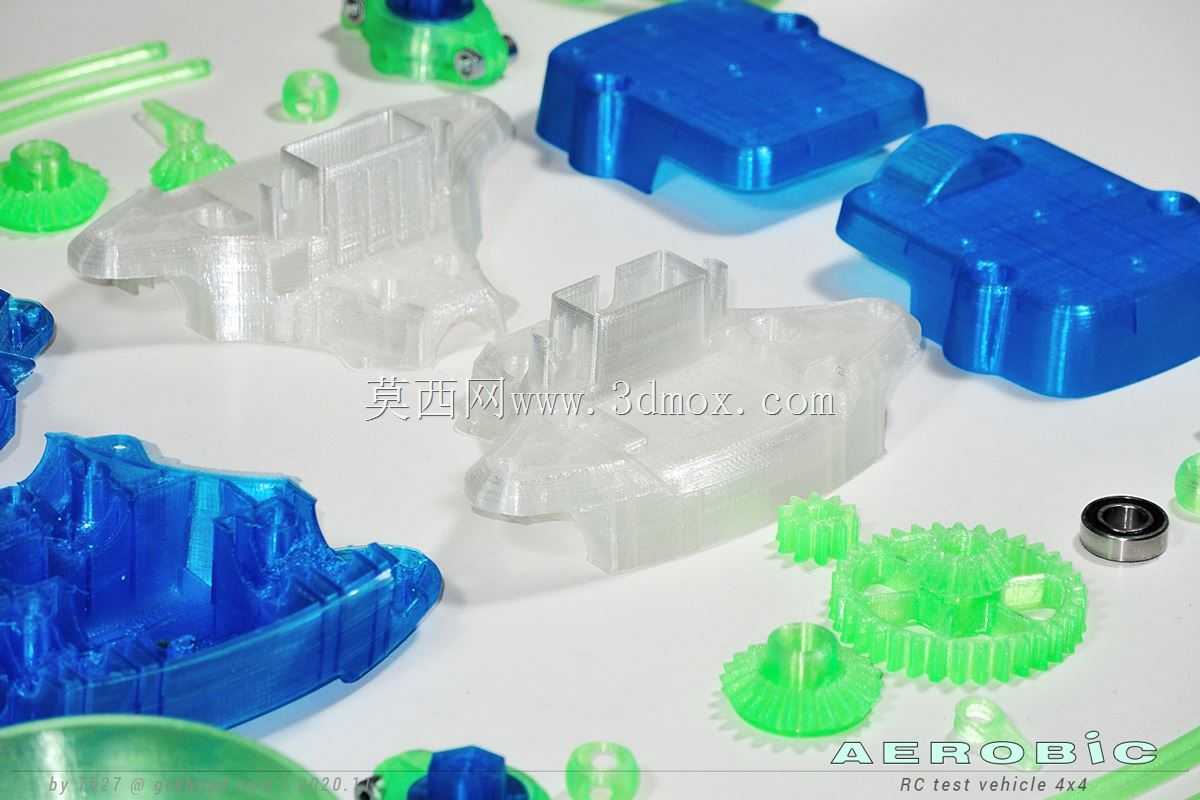

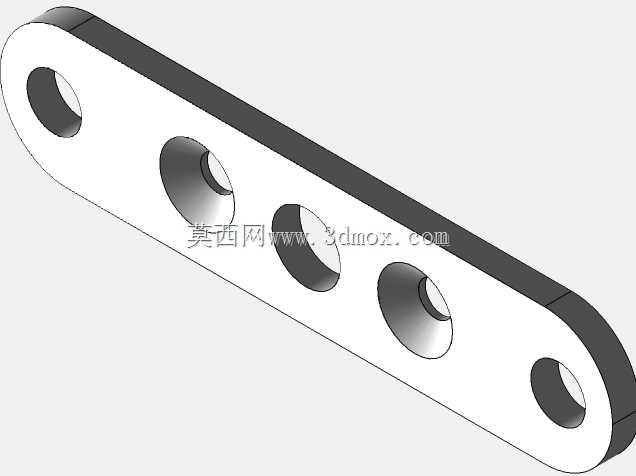

　　转向执行机构的布置紧贴各轮组的安装基座，转向拉杆的行程经过精确核算，保证左右转向角度一致，不会出现转向角度偏差导致的行驶轨迹偏移。整车的底盘框架采用分层式设计，下层为传动与行走机构的安装基体，上层为设备搭载平台，两层之间通过支撑柱连接，既保证了整体结构的刚性，也给线路排布预留了充足的走线路径，避免传动部件的运动对线路造成磨损。在实际应用中，这款结构既可以作为高校机器人教学的实验载体，用于验证全轮转向控制算法、非结构化地形通过性策略，也可以经过简单改装后搭载小型探测设备，用于厂区管道巡检、狭小空间环境探测等场景，其无悬架、无差速器的极简结构设计，也降低了3D打印制作的门槛，爱好者不需要复杂的加工设备就可以完成整车的制作与装配，在调试过程中也不需要针对悬架参数、差速器间隙做复杂的调整，只需要校准各轮的转向中位与动力输出匹配，就可以实现正常行驶。针对不同的使用场景，还可以在原有安装接口上更换不同胎纹的轮胎，调整铰接轴的阻尼系数，来适配硬质铺装路面、松软沙地等不同的行驶环境，整套结构的模块化设计也让部件更换维护变得十分便捷，单个轮组出现故障时不需要拆解整个底盘，只需要拆下对应轮组的固定螺丝就可以完成替换。
