可3D打印小型遥控船GLORIA结构设计

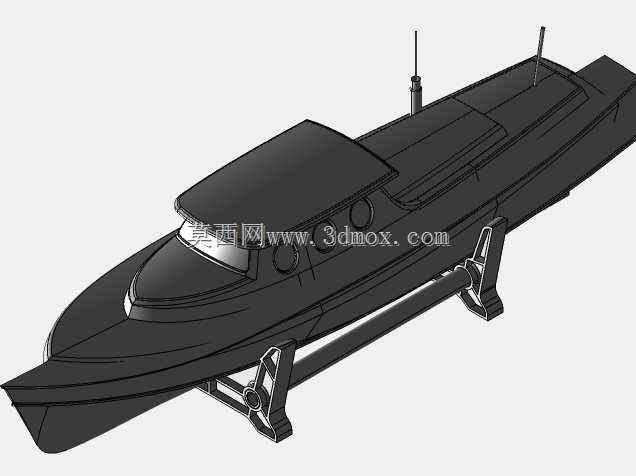

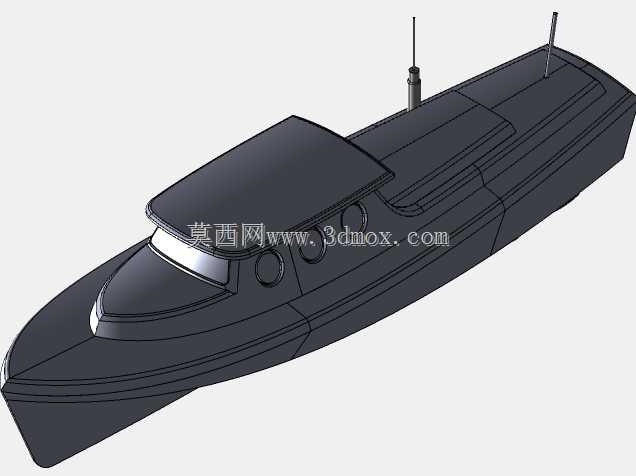

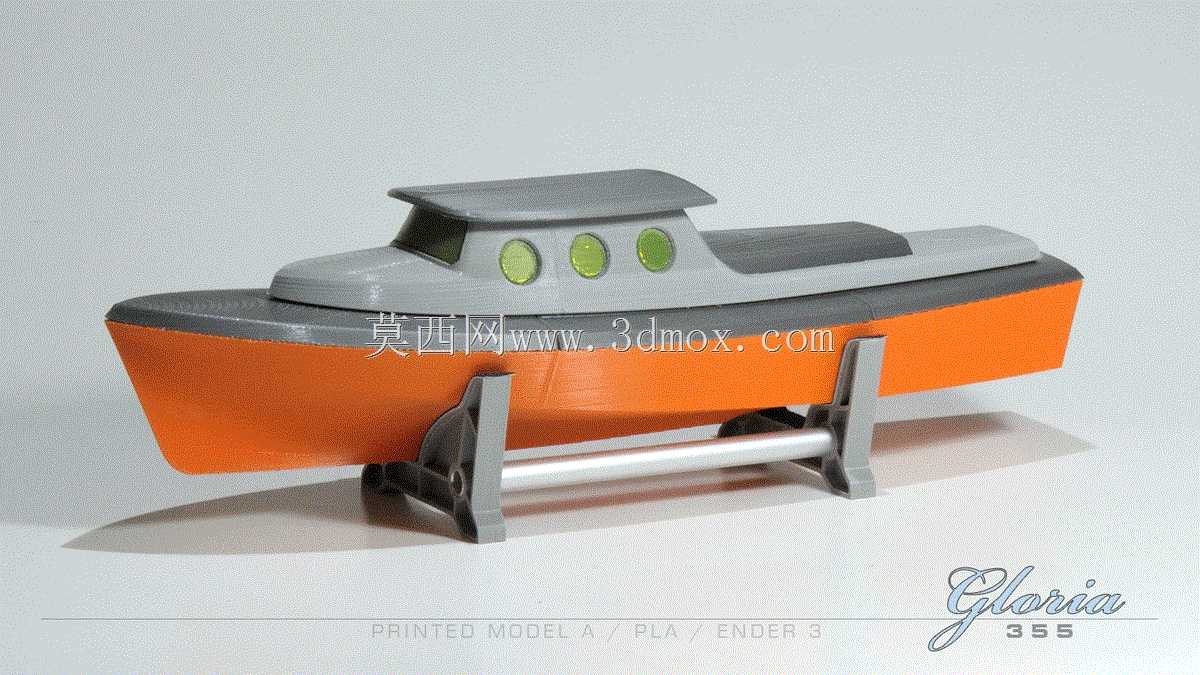

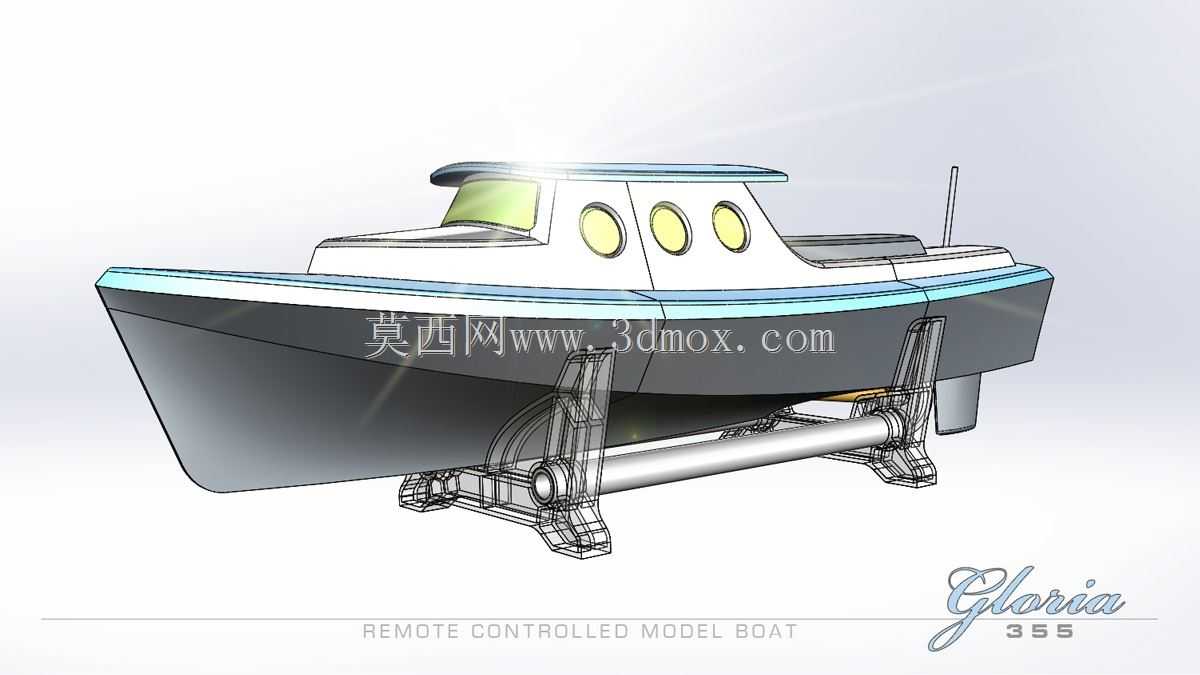

　　这款小型遥控船的设计灵感来源于经典Vosper船体线型，整体船长控制在355毫米，适配桌面级FDM3D打印机的成型尺寸，无需大尺寸打印设备即可完成全部零件制作，针对个人DIY爱好者、青少年科创教学场景做了专门的结构优化。船体采用三段式拆分设计，分别为船首段、中部座舱段、船尾动力段，拆分边界选在船体线型曲率变化平缓的位置，既降低了单个零件的打印支撑需求，也避免了拼接位置处于水流冲击的高应力区，拼接处设计有定位止口，组装时无需额外夹具即可快速对齐，粘接后接缝平整，减少后期打磨工作量。

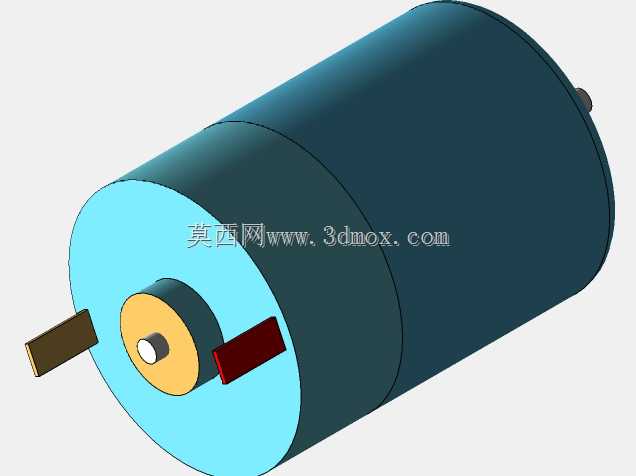

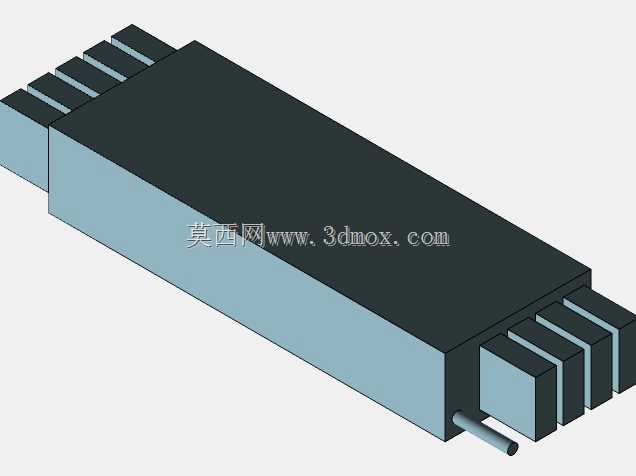

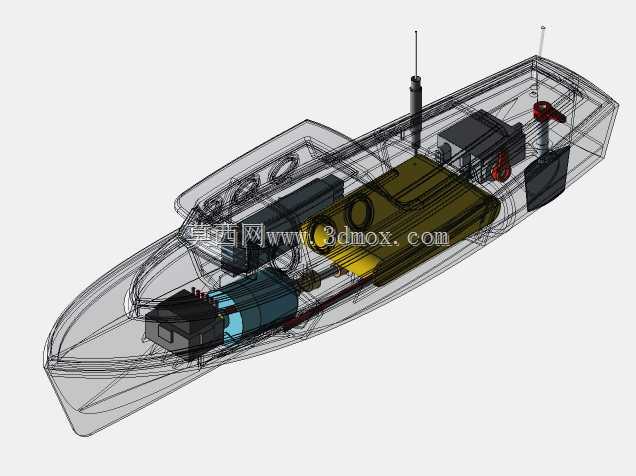

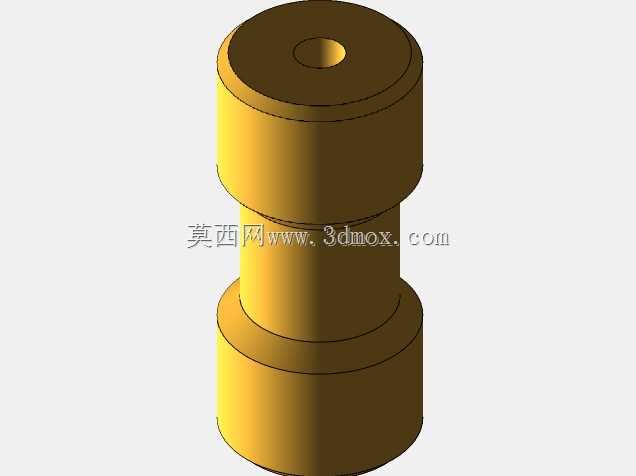

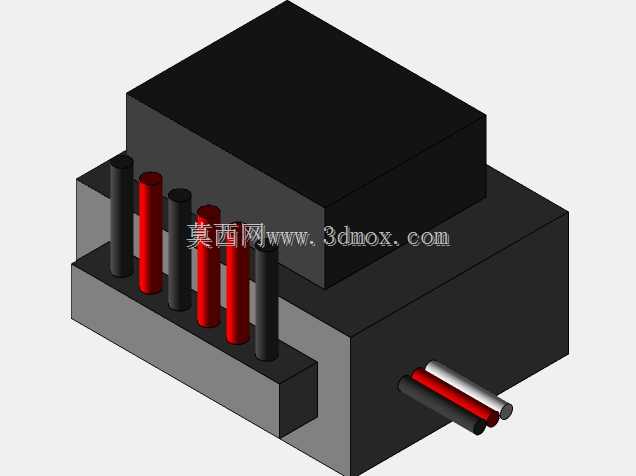

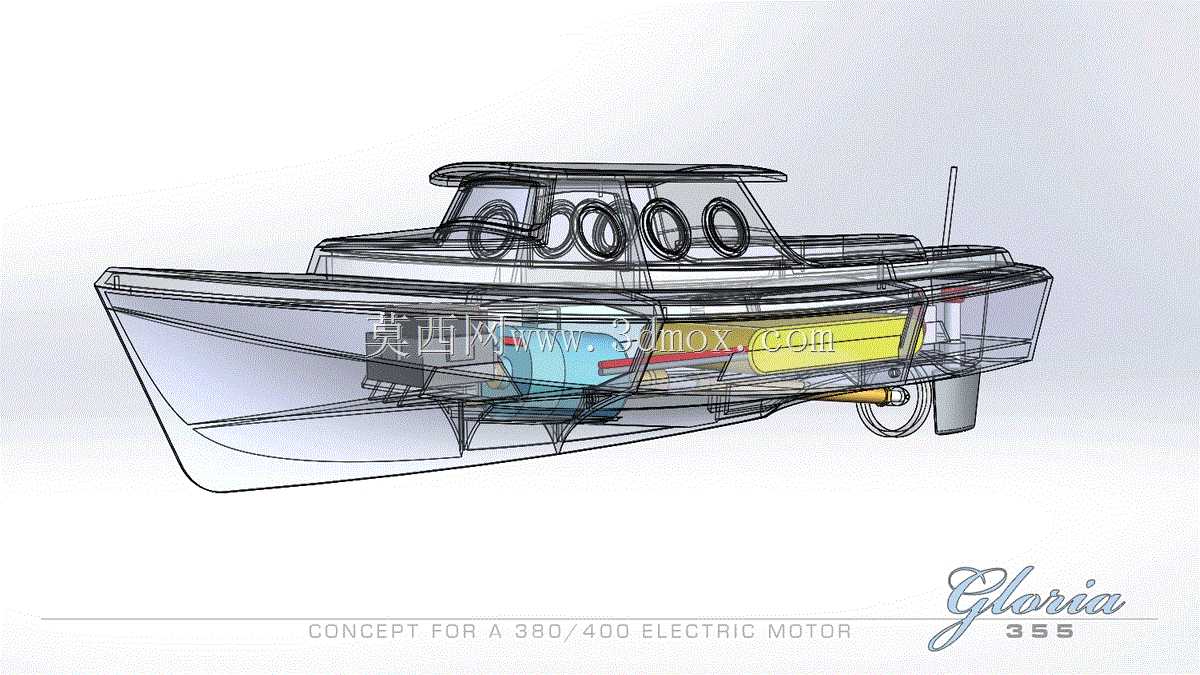

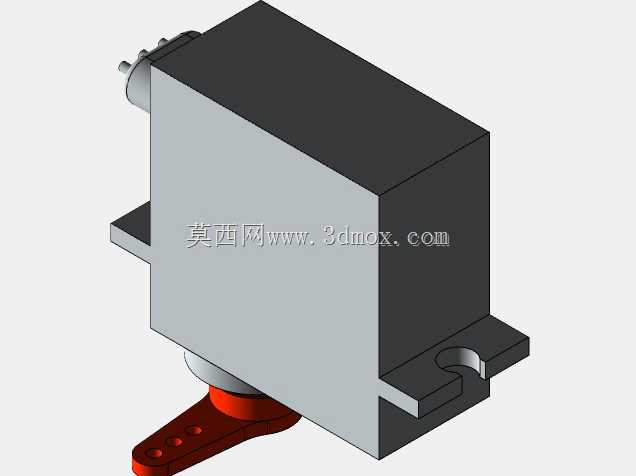

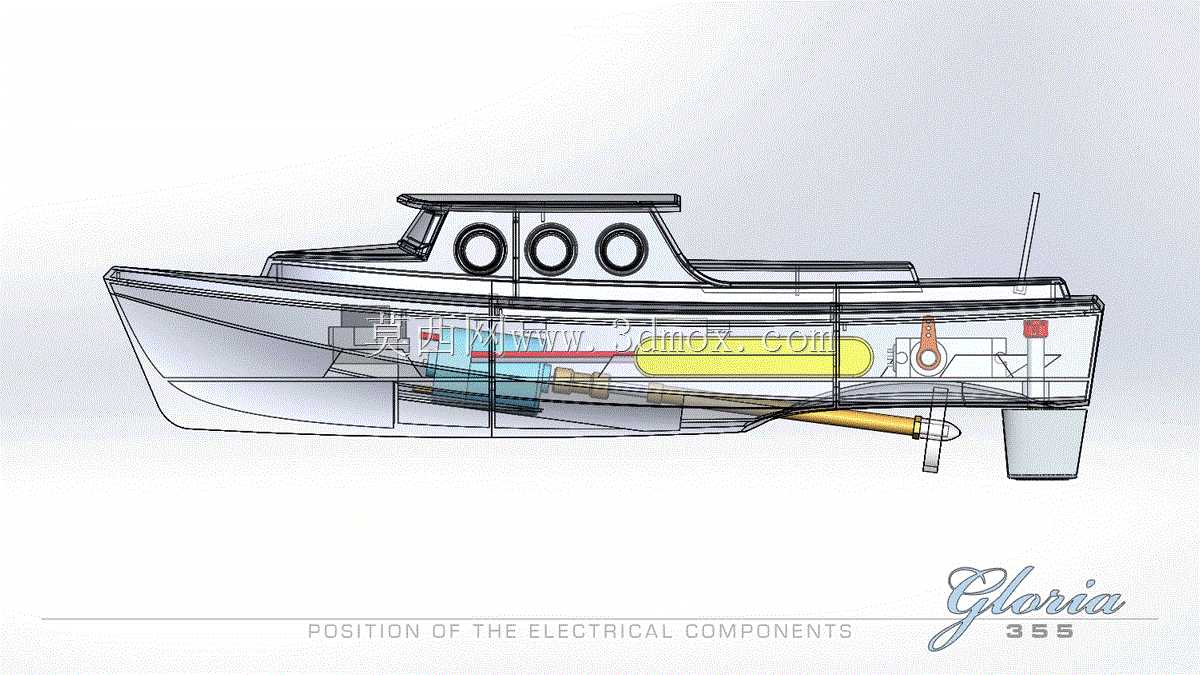

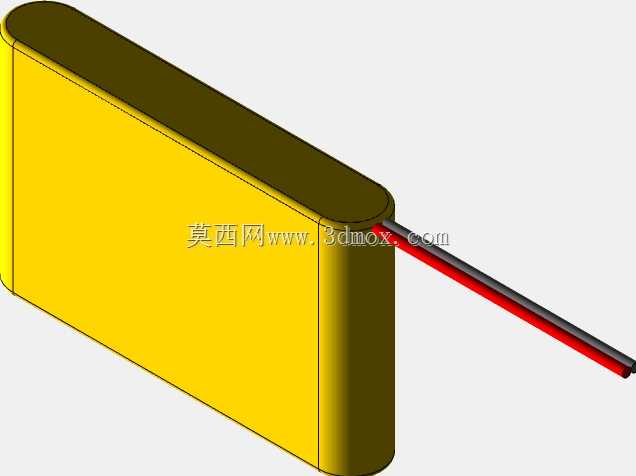

　　动力系统适配常规380/400级有刷电机，匹配7.2V电压的镍氢或者锂聚合物电池供电，动力舱预留了标准电机安装位，轴系采用直传结构，省去了复杂的减速齿轮组，降低了组装调试的门槛，轴穿出船体的位置设计有密封衬套安装槽，可搭配常规黄油密封或者橡胶密封圈实现轴系防水，避免航行时舱内进水。船尾预留了标准舵机安装位，适配常用的9g微型舵机，舵叶转动角度范围满足小半径转向需求，舵系与轴系的安装基准面共面，降低了组装时的同轴度调试难度。

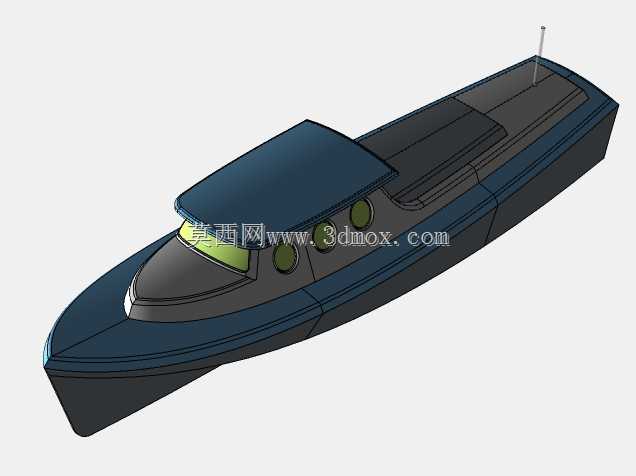

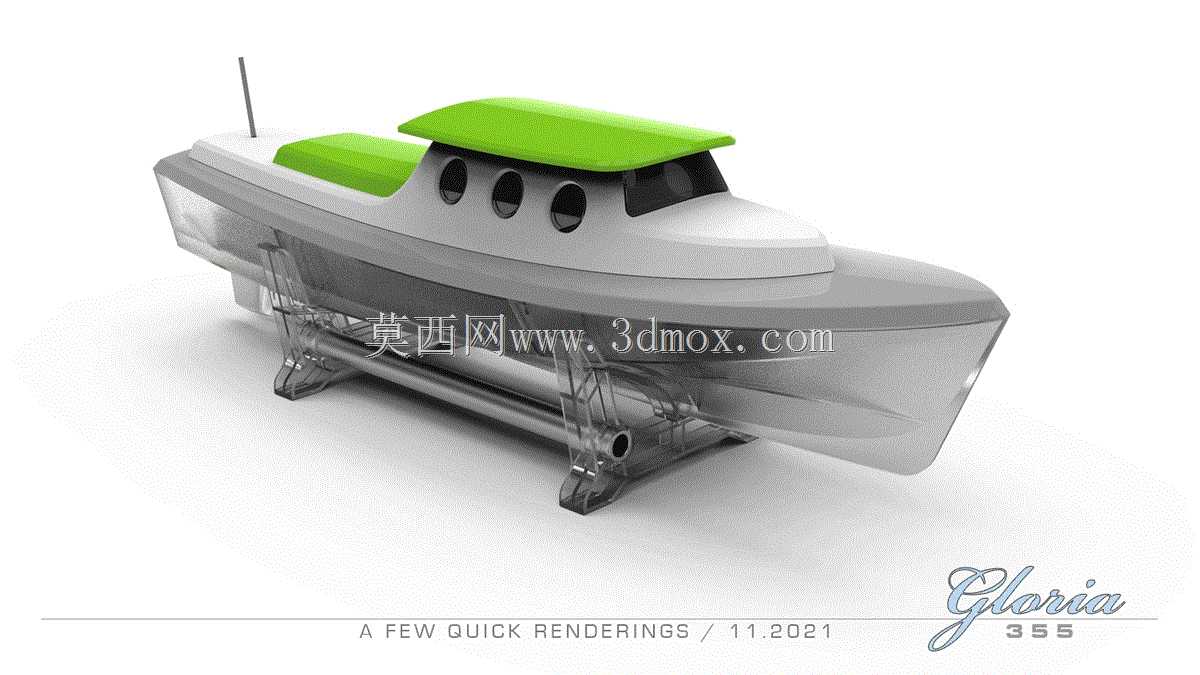

　　上层建筑采用简化的游艇造型，座舱侧窗为圆形开孔设计，既还原了经典小艇的视觉特征，也无需额外打印透明零件，可直接粘贴透明PET片材实现窗面效果，舱顶做了圆弧过渡，避免打印时出现层纹堆积的瑕疵。船体底部设计有压载舱安装位，可根据航行需求添加配重块调整重心位置，避免高速航行时出现抬头或者侧翻的问题，船底线型经过优化，静水航行时阻力小，转向时横倾角度控制在合理范围，不会出现进水风险。

　　打印工艺方面，所有零件的打印方向做了统一规划，所有壳体类零件均采用同一摆放方向打印，要么全部平躺放置、要么全部竖直放置，避免因打印方向不同导致的拼接面尺寸公差不匹配，零件壁厚统一设置为2毫米，既保证了船体的结构强度，也不会因为壁厚过大增加打印耗时与材料消耗，所有加强筋均设置在零件内侧，外表面无凸起结构，减少后期表面处理的工作量。支撑结构仅需在船首底部、轴系安装座位置添加，其余位置均为自支撑结构，拆除支撑后不会在外观面留下明显痕迹。

　　实际使用场景覆盖个人休闲航模玩耍、青少年科创实践教学、3D打印结构设计验证等多个方向，组装过程可帮助制作者了解船舶线型设计、动力系统匹配、密封结构设计的基础工程知识，相比购买成品航模，可自行调整船体配重、更换不同螺距的螺旋桨测试航行性能，具备更高的改造自由度。船体所有安装孔位均预留了0.2毫米的安装间隙，适配常规3D打印的公差范围，打印完成后无需对孔位进行二次扩孔即可完成螺丝装配，降低了制作者的工具需求，仅需常用的美工刀、砂纸、瞬间胶即可完成全部组装工作。

　　船体的干舷高度经过核算，在搭载标准电池、电机、舵机等全部电子设备后，吃水线位于船体侧面分色线位置，航行时浪花不会涌上甲板，甲板边缘做了微小的倒角处理，即使有少量水花溅上甲板也会顺着倒角流回船外，不会在甲板面积水。船首的防浪结构做了简化处理，在保证打印便利性的前提下，有效降低了高速航行时的船头浪涌，提升航行稳定性。天线安装位设置在船尾右侧，远离动力系统的电磁干扰区域，保证遥控信号的稳定传输。
