手动螺杆式机用夹紧虎钳结构设计

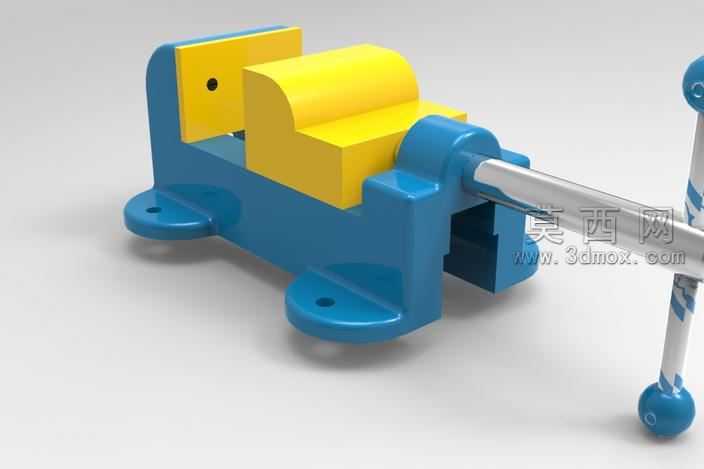

本作品为手动螺杆驱动的机用夹紧虎钳三维模型，整体建模过程严格遵循机械工装夹具的设计规范，在三维建模阶段首先完成基准坐标系的搭建，以虎钳底座的安装底面作为全局基准面，依次绘制底座、固定钳口、活动钳口、传动螺杆、操作手柄等核心零件的独立特征。建模时对底座的两个安装耳采用拉伸凸台配合切除特征完成沉头安装孔的制作，保证孔位的同轴度与安装平面的平面度要求；固定钳口与活动钳口的夹持面单独设计了防滑纹理结构，通过阵列凸起特征模拟实际钳口的防滑齿，提升夹持作业时的摩擦力表现。传动螺杆部分采用螺旋线配合扫描特征完成传动螺纹的建模，精准还原梯形传动螺纹的牙型参数，同时在螺杆与活动钳口的连接位置设计了轴向限位结构，保证螺杆转动时可平稳带动活动钳口完成直线往复进给动作，避免出现轴向窜动问题。材质与渲染阶段，对虎钳主体结构的铸铁部件赋予哑光蓝色金属漆材质，调整材质的粗糙度参数模拟铸件表面的细微磨砂质感；活动钳口与固定钳口的工作面部分赋予亮黄色工程塑料防护层材质，还原实际工装中钳口保护垫的视觉效果；传动螺杆与操作手柄的金属部分赋予抛光镀铬金属材质，调整反射参数还原金属表面的高光反射特性；操作手柄的握持端采用蓝色防滑橡胶材质，通过凹凸贴图模拟手柄表面的防滑纹理。整体渲染采用工作室柔光环境，添加多组辅助光源消除模型结构死角的阴影，清晰展现各部件的装配关系与结构细节。结构设计上充分考虑虎钳的实际使用场景，底座采用一体化铸造结构设计，底部设置两个带沉孔的安装支脚，可通过螺栓将虎钳稳固固定在机床工作台面；固定钳口与底座采用一体化结构保证整体刚性，活动钳口与底座导轨采用间隙配合设计，建模时预留合理的滑动间隙，保证活动钳口沿导轨滑动时无卡滞；螺杆传动副采用大导程梯形螺纹，兼顾传动效率与自锁性能，夹紧工件后可依靠螺纹自锁特性保持夹持力，无需额外锁紧机构；操作手柄采用球头长杆设计，延长力臂长度，降低操作人员手动夹紧时的施力强度。整体模型装配完成后进行了全局干涉检查，确认各运动部件在全行程范围内无结构干涉，滑动行程符合常规机用虎钳的夹持范围要求，可直接用于工装夹具教学演示、结构参考以及相关机械设计方案的配套展示使用。
