热水器部件注塑模具三维结构设计

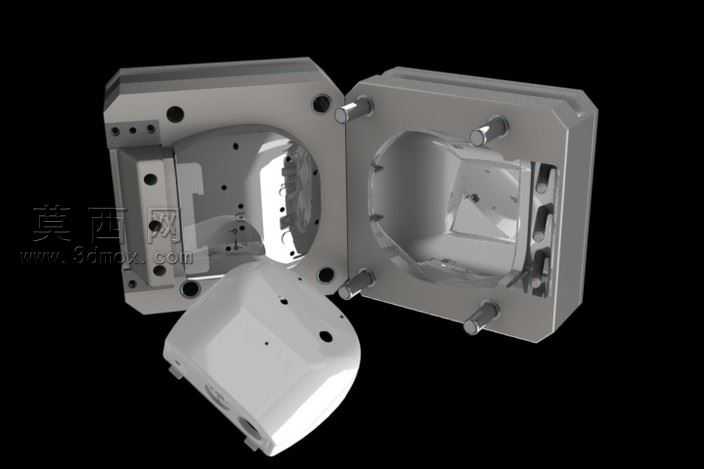

本作品为热水器零部件的注塑模具三维设计成果，建模阶段围绕目标塑件的外观形态与装配需求展开，首先对热水器塑件的外形轮廓、壁厚分布、安装孔位等特征进行全参数化提取，确保模具型腔与型芯的成型面完全匹配塑件的外表面与内表面尺寸公差要求。建模过程中严格遵循注塑模具的设计规范，完整构建了定模座板、定模板、动模板、动模座板的标准模架结构，同时精准设计了导柱导套的定位配合结构，保证模具开合模过程中的对中精度，避免成型过程中出现错模、飞边等缺陷。针对塑件侧面的倒扣与特殊安装结构，设计了对应的侧向抽芯与成型镶件结构，确保塑件成型后可以顺利脱模，不会出现结构拉伤、变形的问题。材质渲染阶段，对模具的金属成型部件赋予了模具钢材质，调整了金属表面的粗糙度与反光参数，还原了模具钢经过精加工后的哑光金属质感，对导柱、紧固螺丝等标准件赋予了对应的光亮金属材质，区分不同功能部件的视觉表现；对目标热水器塑件赋予了白色高光塑料材质，模拟ABS注塑件的表面光泽与通透质感，通过光影调整清晰展现塑件的曲面弧度与细节特征。设计思路上优先考虑注塑生产的实用性，在保证塑件成型精度的前提下，优化了冷却水道的排布走向，确保模具成型过程中温度均匀，缩短注塑成型周期，同时对浇口位置进行了合理选择，将浇口设置在塑件非外观面的隐蔽位置，避免浇口痕迹影响塑件的外观质量，整个模具的结构排布紧凑合理，符合注塑模具的生产加工工艺要求，通过三维渲染直观展现了模具开合状态下的内部结构与塑件的成型效果，清晰呈现了动定模的分型面位置、成型腔的结构形态以及各零部件的装配关系。
