精密注塑成型模具三维结构设计

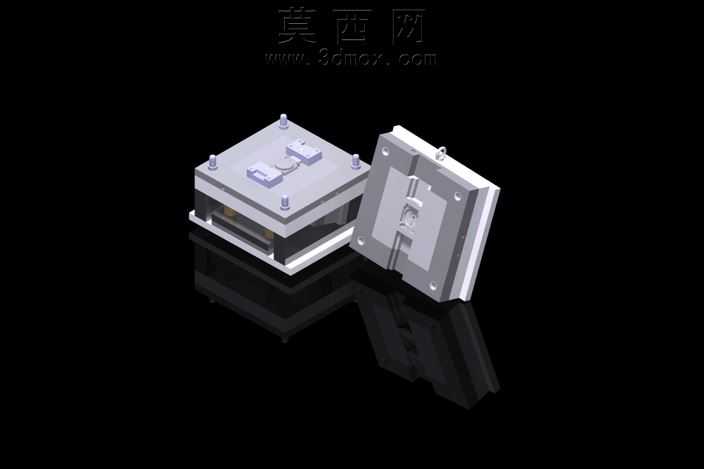

本套模具三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循注塑模具设计规范，从产品分型面确认开始，依次完成型腔、型芯、模架、导向定位机构、紧固组件的独立建模与整体装配，所有零件保留完整建模历史与参数约束，可根据实际注塑产品需求快速调整型腔尺寸、模架规格与开模行程。模型渲染阶段采用金属质感材质模拟模具钢的加工表面效果，对分型面、导柱导套配合面、紧固螺栓安装位做了高光处理，清晰展现各组件的装配关系与配合精度，黑色反光背景突出模具整体的结构层次，开合模状态的分开展示直观呈现内部型腔的成型结构。模型结构上包含定模座板、定模板、动模板、动模座板组成的标准模架，四角布置导柱导套保证合模定位精度，型腔与型芯采用镶件式结构便于后期加工更换，紧固螺栓沿模架边缘均匀排布保证合模锁紧力均匀分布，整体结构紧凑无冗余设计，符合中小型注塑件的量产模具设计要求。设计过程中优先考虑模具的加工工艺性与装配便利性，所有棱边做了工艺倒角处理，避免应力集中与加工毛刺，导向机构与模板的配合公差按照注塑模具行业标准设定，保证长期开合模动作的稳定性与定位精度，模型完整还原了量产注塑模具的核心结构特征，可作为模具设计教学、结构参考、方案演示的数字化素材，帮助设计人员快速理解注塑模具的开合模逻辑与组件配合关系，也可用于同类产品模具设计的方案参考与结构优化。
