汽车发动机用多缸曲轴结构三维设计

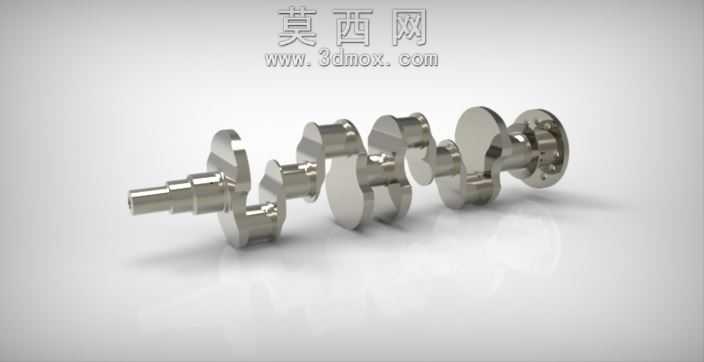

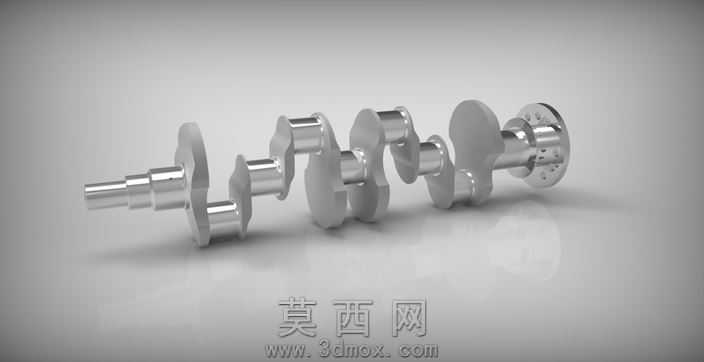

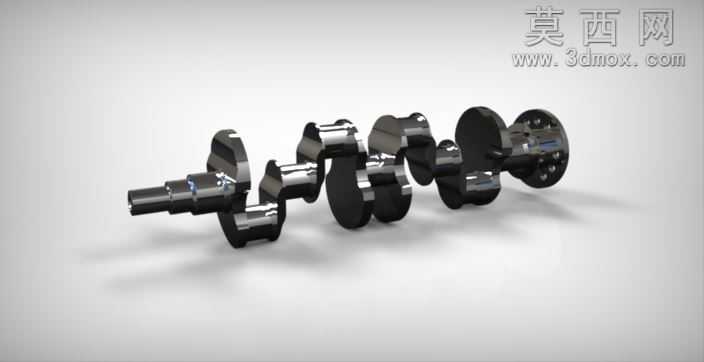

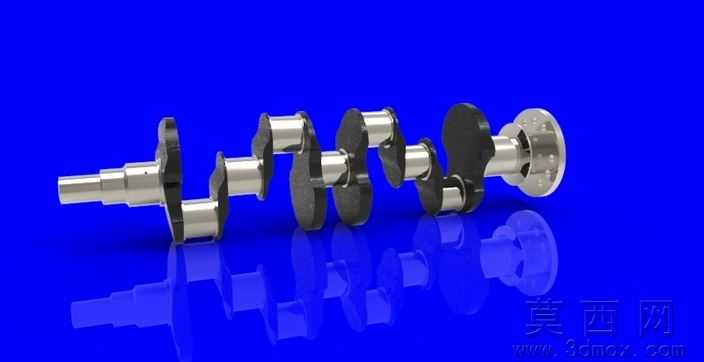

本作品为直列多缸发动机配套曲轴的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循内燃机曲轴的实际工程设计逻辑开展。建模初期先梳理曲轴的核心结构组成，明确主轴颈、连杆轴颈、曲柄臂、平衡块、前端输出轴、后端法兰盘各部分的尺寸比例与位置关系，以曲轴的中心回转轴线为全局设计基准，依次排布各缸对应的连杆轴颈，按照直列发动机的做功顺序设置轴颈间的相位夹角，保证各缸做功行程的均匀错开，提升发动机运转的平顺性。建模阶段采用参数化草图绘制结合特征拉伸、旋转的基础方式构建主体结构，对轴颈与曲柄臂的过渡位置采用圆角特征做平滑处理，避免应力集中问题的出现，平衡块部分根据曲轴旋转时的动平衡需求设计对应的偏心轮廓，抵消连杆轴颈与曲柄臂旋转产生的离心惯性力，降低发动机工作时的振动幅度。材质设置环节，针对曲轴的实际应用工况，为模型赋予高强度锻钢的材质属性，调整材质的金属反光度、粗糙度参数，还原锻钢件经精加工后的金属质感，同时对各轴颈的工作表面做单独的材质参数调整，模拟轴颈表面经磨削加工后的高光洁度效果。渲染阶段采用纯色高饱和度背景突出模型主体，搭建三点式布光方案，主光源从斜上方投射照亮模型的主体结构，辅助光源补充暗部细节避免阴影过黑丢失结构信息，底部添加反光平面模拟曲轴放置在光滑台面的倒影效果，清晰呈现曲轴的整体轮廓与各部分的衔接关系。结构设计上严格遵循真实曲轴的功能逻辑，主轴颈用于支撑曲轴整体在缸体上的回转运动，连杆轴颈用于连接连杆将活塞的往复直线运动转化为曲轴的旋转运动，前端轴预留皮带轮、正时齿轮的安装位，后端法兰用于连接飞轮输出动力，各部分的尺寸比例参考成熟量产发动机的曲轴参数设定，保证结构的合理性与工程参考价值，可用于内燃机结构教学、动力系统原理演示以及相关零部件设计的参考素材。
