高性能机用丝锥三维结构设计模型

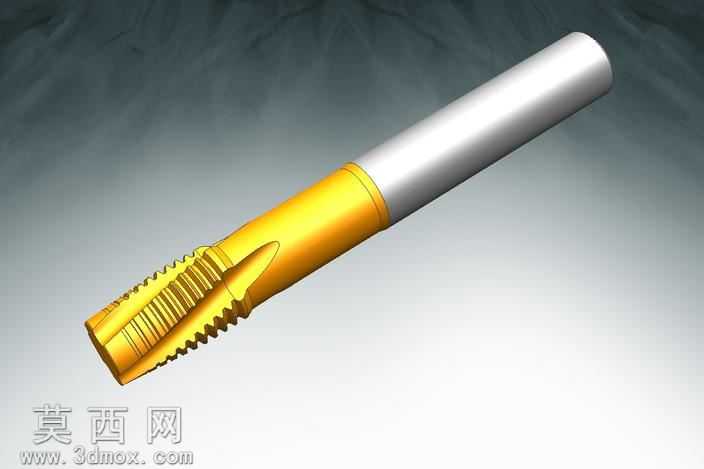

本模型为高性能机用丝锥的三维设计成果，建模过程依托NX三维软件完成全参数化构建，完整还原了丝锥从夹持柄部到切削工作端的全部结构细节。建模阶段首先以旋转特征构建丝锥的整体圆柱基体，严格区分光滑圆柱柄部与螺纹工作段的直径公差区间，柄部采用标准等径圆柱设计，匹配机床夹头的装夹定位需求，表面做光滑无特征处理，还原高速钢基材柄部的精加工状态。工作段建模时，先通过螺旋线扫描生成连续的外螺纹牙型轮廓，精准控制牙型角、螺距、牙顶间隙等核心螺纹参数，同时针对先端丝锥的结构特性，在切削端部构建斜向切削锥结构，通过拉伸切除特征加工出均匀分布的容屑槽，槽型采用圆弧过渡设计，既保证切屑能够顺畅排出，又兼顾刀体的结构强度，避免攻丝过程中出现崩齿、断锥问题。材质与渲染阶段，将柄部赋予抛光高速钢材质，设置高反光金属质感与低粗糙度参数，还原柄部磨削加工后的亮银色金属外观；工作段做镀钛涂层效果处理，赋予暖金色金属材质，适当调整表面粗糙度参数，模拟涂层后的细微磨砂质感，同时在切削刃口位置做边缘高亮处理，突出刃口的锋利度特征；场景采用渐变灰色背景搭配柔和的三点布光，主光从侧上方打亮丝锥主体轮廓，辅光弱化阴影死区，轮廓光勾勒丝锥的圆柱边缘，让整体渲染效果清晰展现各部分结构细节。设计思路上，本模型严格参照高性能机用丝锥的工业标准进行结构还原，重点还原了丝锥的切削角度、槽型分布、柄部夹持结构等核心设计要素，每一处特征都对应实际丝锥的功能需求：光滑柄部保证装夹同轴度，螺旋容屑槽适配不同材质工件的排屑需求，先端切削锥引导丝锥顺利攻入底孔，螺纹牙型的精准建模保证攻丝后螺纹的配合精度，整体模型可用于刀具结构教学、机加工工艺演示、攻丝过程仿真等场景，完整呈现了工业级螺纹加工刀具的设计逻辑与结构特点。
