可参数调整双开门工业电气柜体

　　这款双开门电气柜体是工业配电、设备电控场景中应用极为广泛的基础承载部件，常见于车间生产线旁的就地控制节点、中小型设备的动力配电集成、自动化产线的分线控制单元，也可作为小型工控系统的主机安装载体，承担电气元件防护、线路规整、操作安全隔离的核心作用。从实际使用场景来看，这类柜体多安装在车间立柱侧、设备旁的空闲区域，或是独立的配电小间内，需要兼顾元件安装空间、现场操作便利性与外部防护能力，避免车间内的粉尘、切削液飞溅、意外磕碰对内部电气元件造成损伤。

　　设计层面采用了参数化的尺寸调整逻辑，通过3D草图定义柜体的核心边界参数，包括柜体整体宽度、深度、高度，门板的分缝位置、合页安装位、锁具安装尺寸，侧板的散热风扇开孔位置、底部的走线孔大小与位置，所有关联特征都与核心草图做了全约束关联，调整核心尺寸后只需要重建模型即可生成对应规格的柜体，不需要逐个修改特征参数，能大幅缩短不同规格柜体的建模周期，适配不同项目的元件安装空间需求。

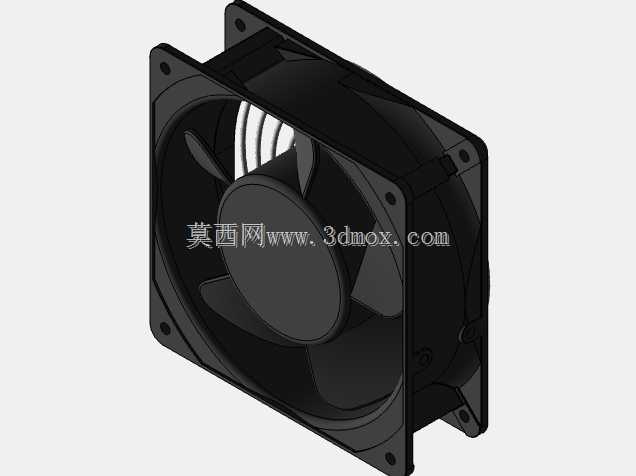

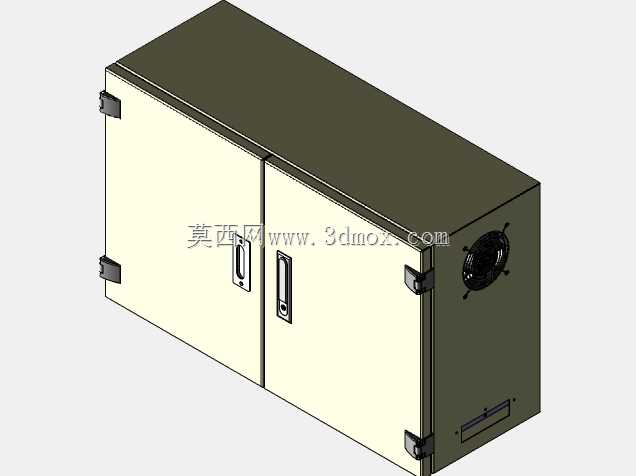

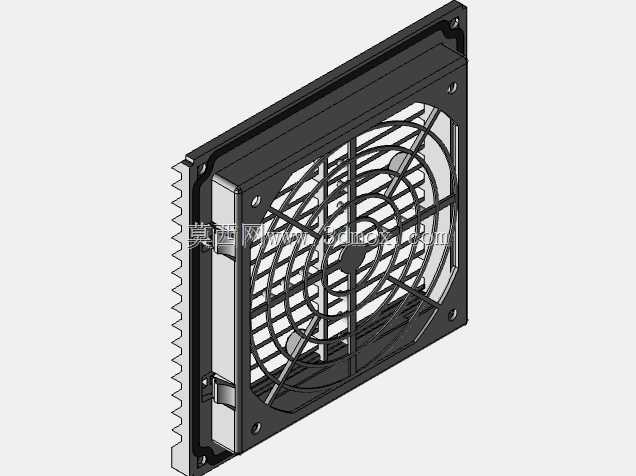

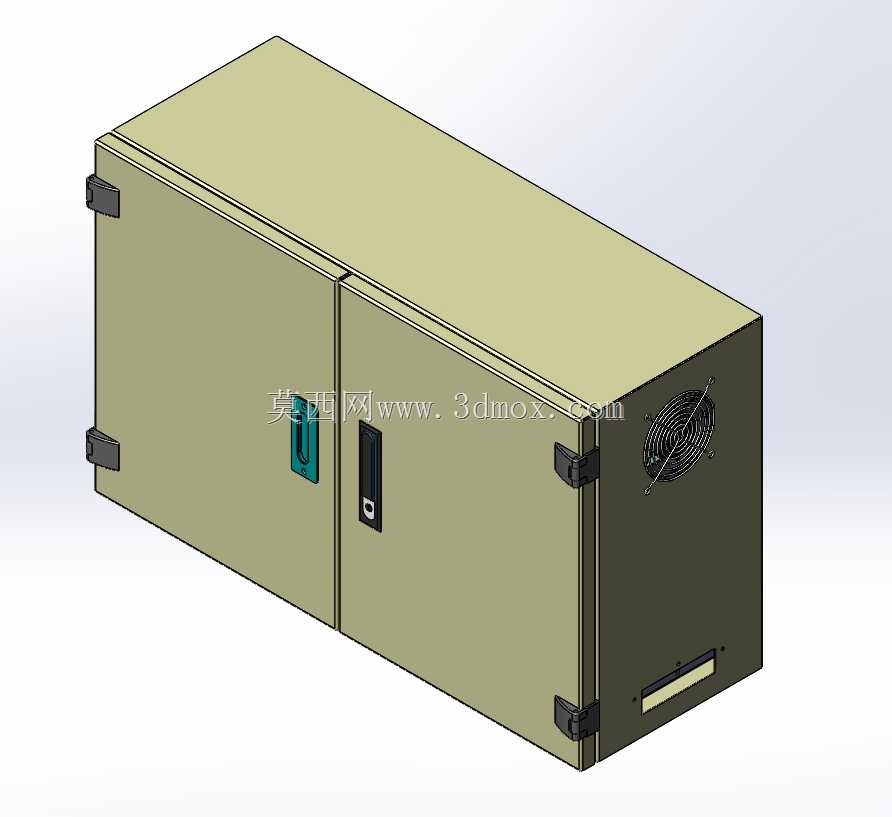

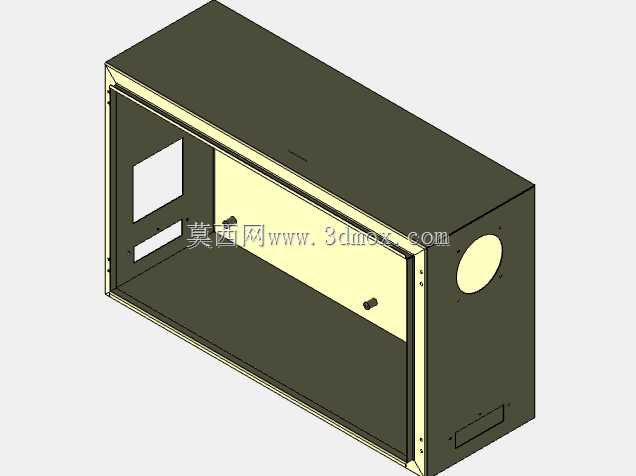

　　柜体采用双开门结构，相比单开门柜体，在相同宽度下门板开启后的占用空间更小，适合安装位置周边操作空间有限的场景，两扇门分别配置独立的柜锁与内嵌式拉手，拉手做了内凹设计，避免外部磕碰造成拉手损坏，也能减少人员过往时被突出部件刮蹭的风险。柜体侧面预留了标准的散热风扇安装位，可根据内部元件的发热量选择适配尺寸的轴流风扇，实现柜内空气对流散热，避免高温环境下电气元件降容或故障；柜体底部预留了多组走线开孔，可根据进出线方向选择对应位置开孔，配套的护线结构能保护电缆外皮不被金属板边缘割伤，同时满足一定的防护等级要求。

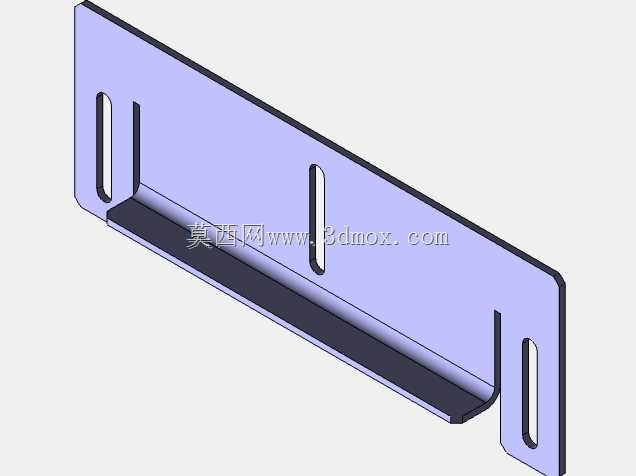

　　从安装边界来看，柜体背部预留了壁挂安装的固定孔位，也可根据需求选配底部支撑脚做落地安装，安装时需要预留门板完全开启的操作空间，通常单扇门开启角度不小于120度，保证内部元件安装、接线、维护时有足够的操作空间；柜体的门板与框架之间预留了密封胶条的安装槽，可根据使用环境的防护要求选配对应厚度的密封胶条，实现防尘、防溅的防护效果。柜体内部预留了安装梁的固定位，可根据元件安装需求调整安装梁的前后位置与高度，适配断路器、接触器、PLC模块、接线端子排等不同尺寸电气元件的安装，安装梁采用标准的模数化设计，与市面上通用的电气安装配件完全兼容，不需要额外定制安装附件。

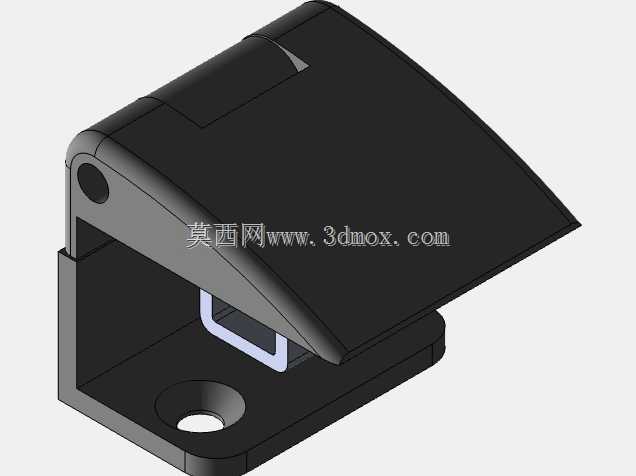

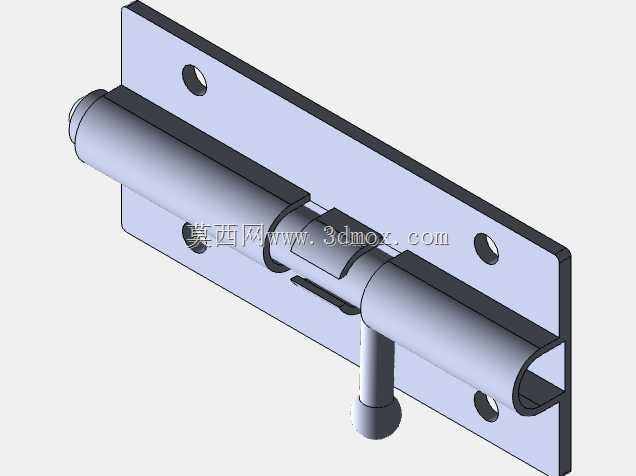

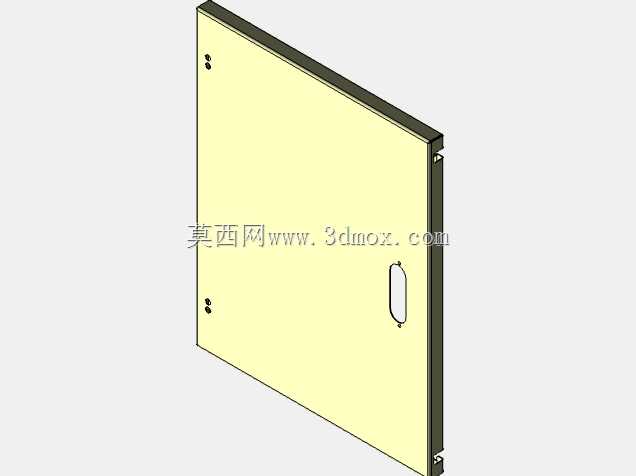

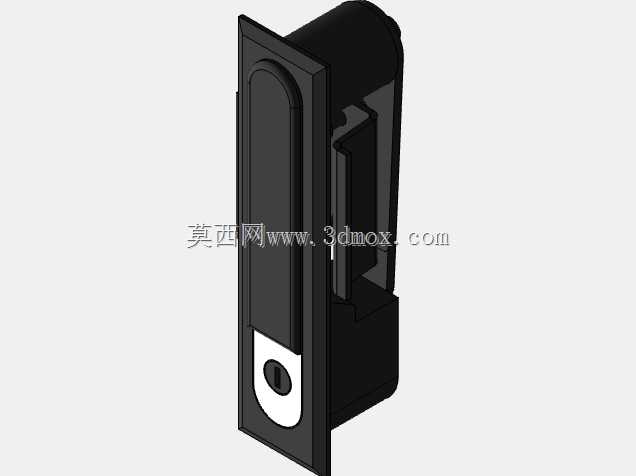

　　在结构强度设计上，柜体框架采用折弯一体成型的板材拼接，边角位置做了加强折弯处理，避免吊装或安装过程中出现框架变形，门板内侧做了加强筋结构，减少大尺寸门板长期使用后的变形量，保证门板与框架的贴合度，避免防护等级下降。合页采用外露式的工业柜专用合页，承重能力强，安装维护方便，可根据门板重量选择对应承重规格的合页，长期开关使用不会出现下垂变形。柜锁采用通用的转舌锁结构，可根据安全管理需求更换为带锁芯的安全锁，避免无关人员随意开启柜门造成安全隐患。

　　建模过程中所有配合关系都做了合理约束，门板可实现真实的开启转动模拟，合页、锁具、拉手、散热风扇等附件都做了细节建模，能直接用于装配验证、安装干涉检查，也可导出为通用格式用于后续的工程图生成、BOM清单统计，参数化的设计逻辑能快速适配不同项目的柜体尺寸需求，减少重复建模的工作量，对于电气成套设计、设备结构设计人员来说，能直接作为基础柜体模型调用，根据实际项目需求调整尺寸后即可快速完成整套电控系统的布局设计。
