可自定义尺寸单门电气柜结构设计

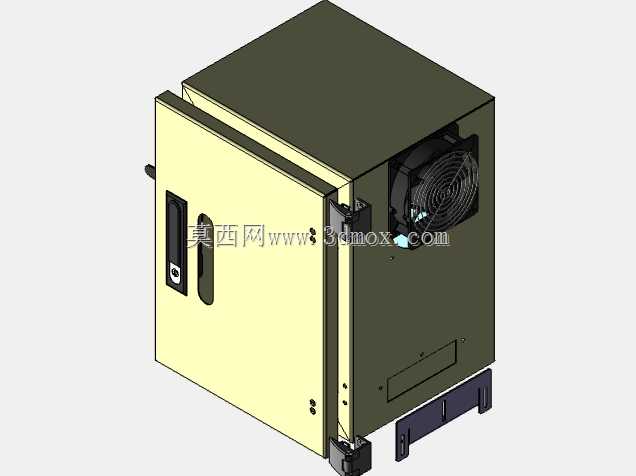

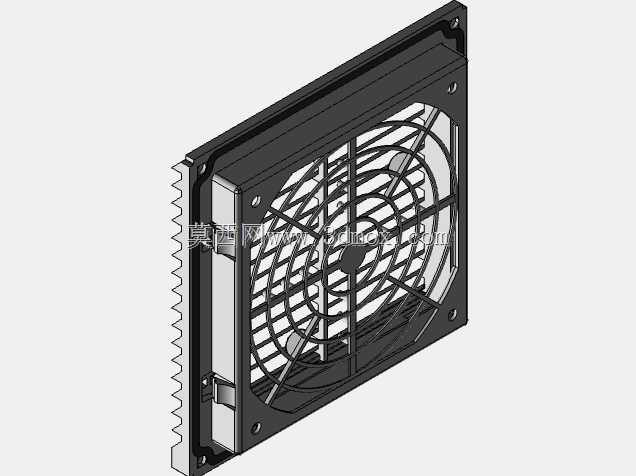

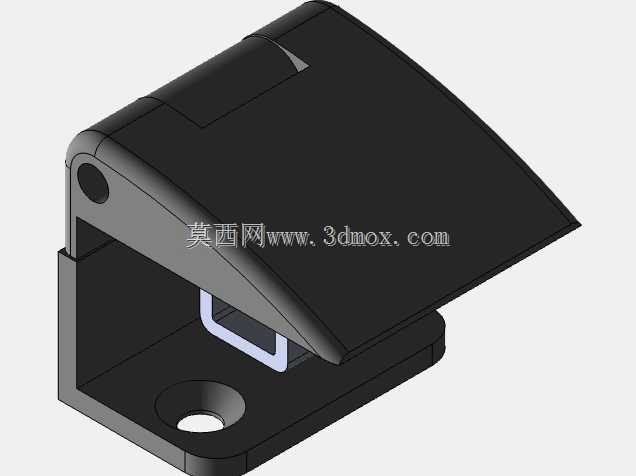

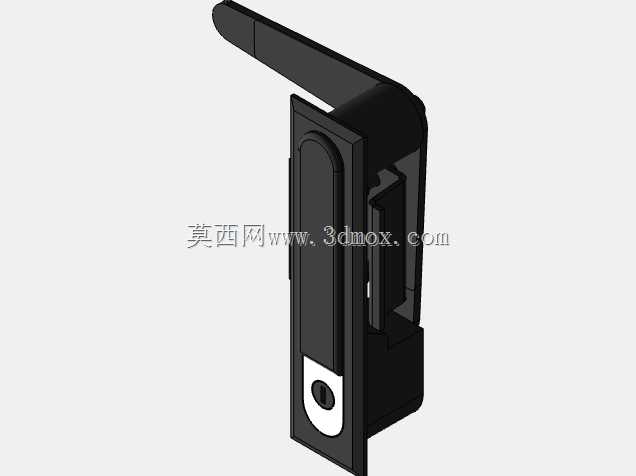

　　在车间产线改造、小型设备配套电控系统搭建、实验室测试台电控集成这类场景里，经常会遇到柜体尺寸需要适配现场安装空间的需求，这款单门电气柜的参数化设计逻辑，刚好能匹配这类灵活调整的使用需求。从实际使用场景来看，这类柜体常用来容纳小型PLC、继电器组、接线端子排、开关电源这类低压电控元件，侧面预留的风扇安装位，可直接适配轴流风机实现柜内散热，避免密闭空间内元件长时间工作积热导致的性能衰减或故障，柜门处的嵌入式门锁结构，能满足工业现场的防护要求，防止非授权人员触碰柜内带电元件，同时合页采用外露式工业合页，柜门开合角度可满足日常接线、元件维护的操作空间需求，不会出现开门角度过小导致接线操作受限的问题。

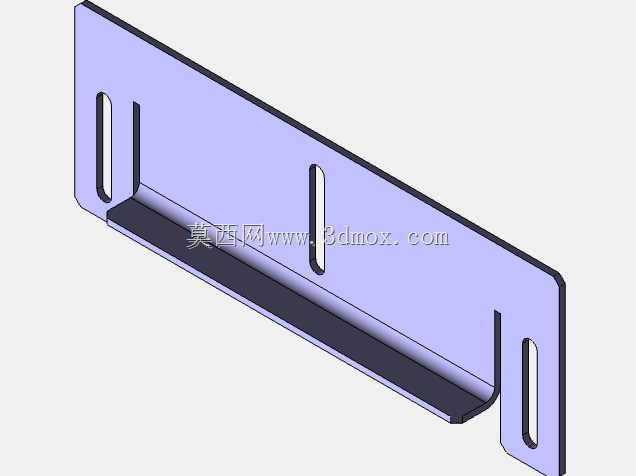

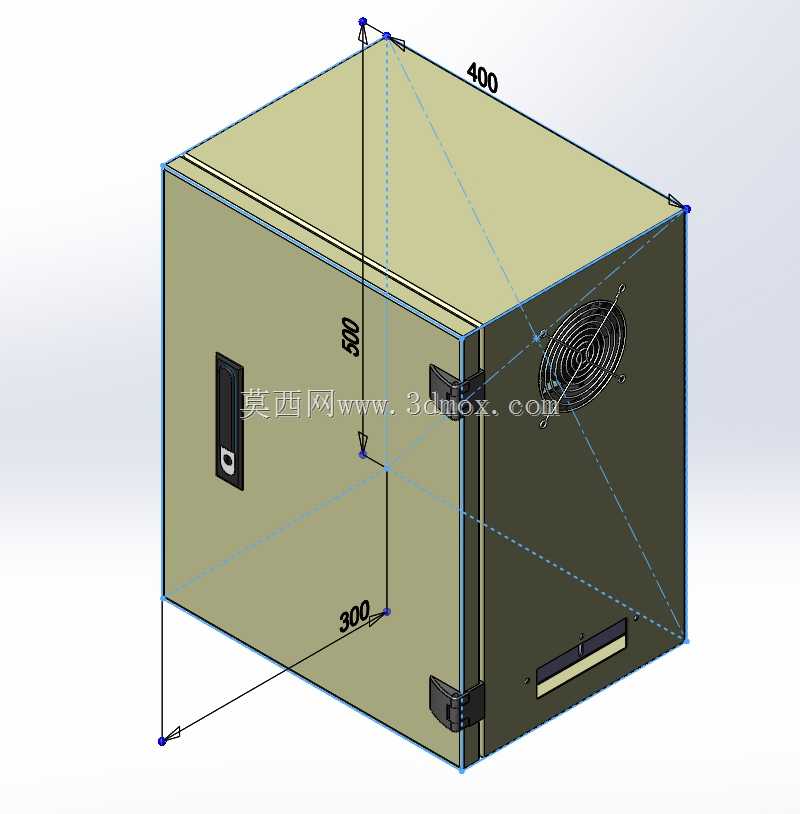

　　设计层面没有采用固定尺寸的实体建模逻辑，而是通过3D草图定义柜体的长宽高核心边界参数，调整对应草图尺寸后重建模型即可快速生成对应规格的柜体，不用重复绘制门板、侧板、安装板这些通用结构，对于需要快速出不同尺寸柜体方案的结构工程师来说，能大幅减少重复建模的工作量。从尺寸边界来看，当前示例模型的宽度为400mm、深度为300mm、高度为500mm，属于小型壁挂或台式安装的电控柜体范畴，安装时需要在柜体背部预留至少20mm的走线间隙，侧面风扇位置要预留不小于风扇厚度的通风空间，避免通风受阻影响散热效果；柜体内部的安装板可根据元件排布需求调整固定位置，门板内侧还可预留线槽安装空间，方便柜内控制线的规整排布，避免走线杂乱导致的后期维护困难。

　　实际选型应用时，可根据内部容纳元件的总占用空间、现场安装位置的预留尺寸，直接调整3D草图里的三个方向尺寸参数，重建后即可得到对应规格的柜体模型，可直接导出工程图用于钣金下料加工，不用再重新绘制展开图，钣金折弯的工艺缺口、合页安装位、门锁开孔这些细节特征都做了参数化关联，尺寸调整后这些特征会自动匹配新的柜体规格，不会出现特征错位、开孔位置偏移的问题。这类小型电气柜多用于单机设备的就近电控布置，比如小型输送线、单机测试设备、小型工装夹具的电控系统集成，相比大型落地柜，这类小尺寸柜体占用空间小，安装方式灵活，可壁挂安装在设备侧方支架上，也可直接放置在设备旁的工作台面上，能缩短电控元件到执行端的布线距离，减少线路压降和信号干扰问题。

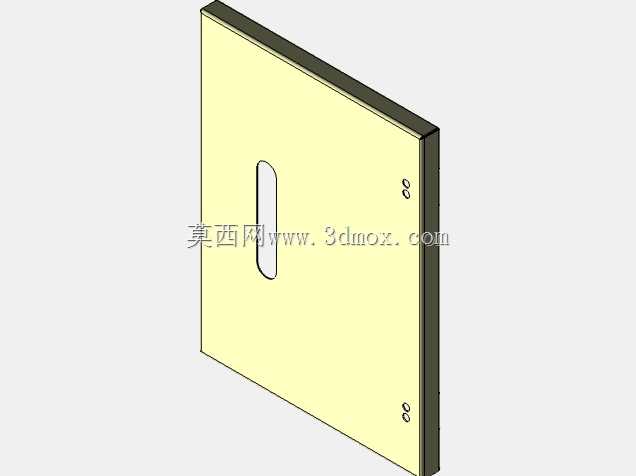

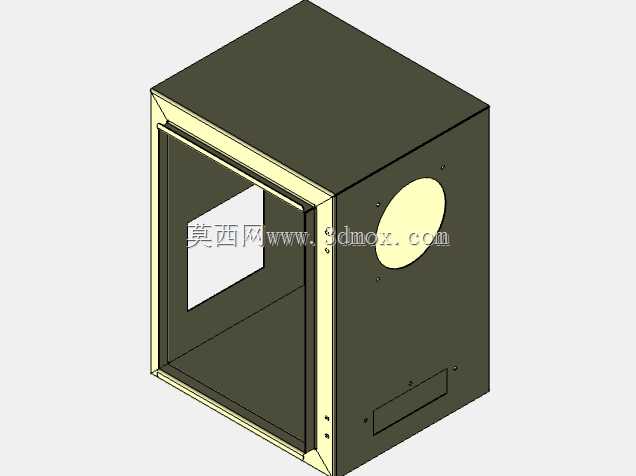

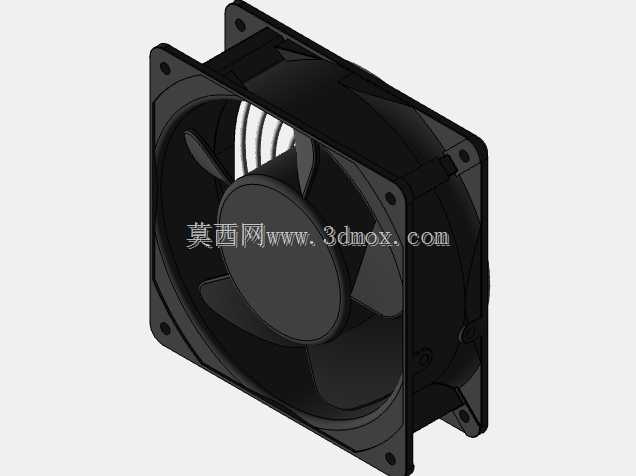

　　设计时也考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯半径，没有出现无法加工的锐角或过小折弯边，门板和柜体的配合间隙做了均匀预留，不会出现尺寸调整后门板装配干涉的问题，风扇安装位的开孔尺寸匹配常用的120mm轴流风机规格，若更换其他尺寸风机，也可通过调整对应草图的开孔尺寸快速修改，不用重新绘制切除特征。
