数控角顶点专用铣床设备结构设计

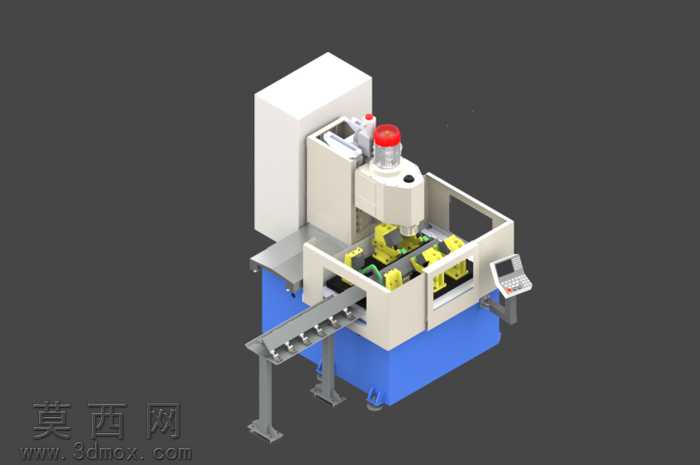

本套数控角顶点铣床三维模型采用专业三维建模软件完成全参数化设计，整体结构按照实际工业加工场景的设备布局进行1:1比例还原，建模过程中对设备各功能模块进行了独立的零件拆分与装配约束设置，确保各运动部件的装配关系符合真实机床的运动逻辑。模型外观渲染阶段，针对不同部件的材质属性进行了精细化材质赋予：设备底座采用铸铁哑光蓝材质还原真实机床的厚重基座质感，床身主体采用米白色机床钣金材质，加工区域的夹具、定位组件采用金属黄与金属灰区分不同功能的工装部件，顶部操作警示灯采用半透明红色塑料材质搭配金属灯座，侧边的操作面板采用深灰塑料搭配屏幕玻璃材质，进出料输送架采用银灰色金属材质搭配黑色防滑输送辊，所有材质的粗糙度、反光度参数均经过反复调试，渲染出的效果图能够清晰呈现设备的真实外观质感。结构设计上，该铣床采用立式主轴布局，主轴箱设置于床身上部的竖直导轨上，可实现Z向进给运动，加工舱内部设置多组专用定位夹具，可针对工件的角顶点位置进行精准定位夹持，避免加工过程中出现工件位移影响加工精度，设备侧边搭载独立的进出料输送机构，可实现待加工工件的自动上料与加工完成工件的自动出料，配合侧边悬挂的数控操作面板，可完成加工参数的预设、加工路径的调试与设备运行状态的实时监控。设计思路围绕角顶点加工的专用加工需求展开，摒弃通用铣床的冗余功能结构，针对角顶点铣削的加工行程、夹持定位需求做了结构优化，在保证设备加工刚性的前提下尽可能压缩设备整体占地面积，同时预留了足够的维护操作空间，各传动部件、管线布局均做了隐藏式设计，既保证设备外观整洁，也避免加工过程中切屑、切削液对传动部件造成损伤，整体模型结构完整，各零件无缺失、无干涉，可直接用于设备方案展示、结构优化参考以及相关加工产线的布局模拟使用。
