带安装底座卧式三相交流电机结构

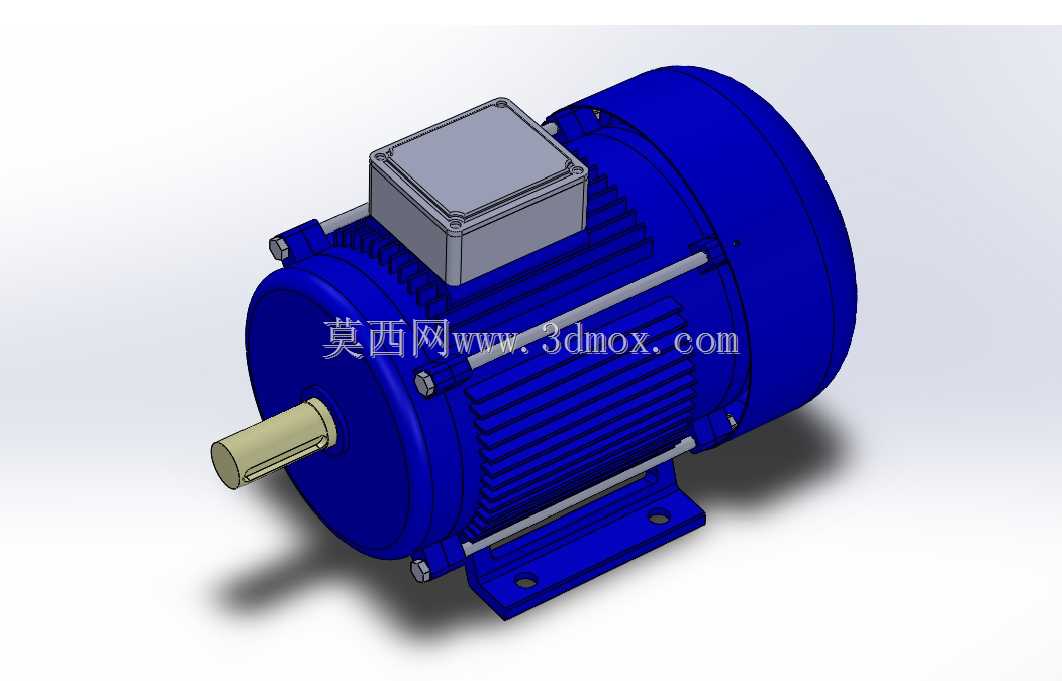

　　这款带底座的卧式交流电机，是工业传动场景里应用覆盖面极广的动力输出部件，从常规的输送线驱动、泵类负载拖动，到小型机床主轴进给、风机叶轮驱动，再到自动化生产线的工位动力输入，都能见到同结构产品的实际落地。区别于立式安装的电机型号，卧式带底座的结构在安装时不需要额外搭配法兰转接件，直接通过底座上的四个安装孔配合螺栓就能固定在设备的安装基面或者预制的混凝土机座上，对安装空间的竖向高度要求更低，适配绝大多数地面布置或者设备机架层叠布置的场景。

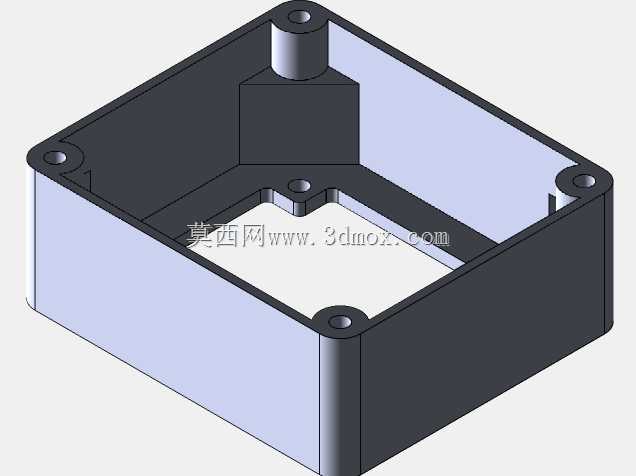

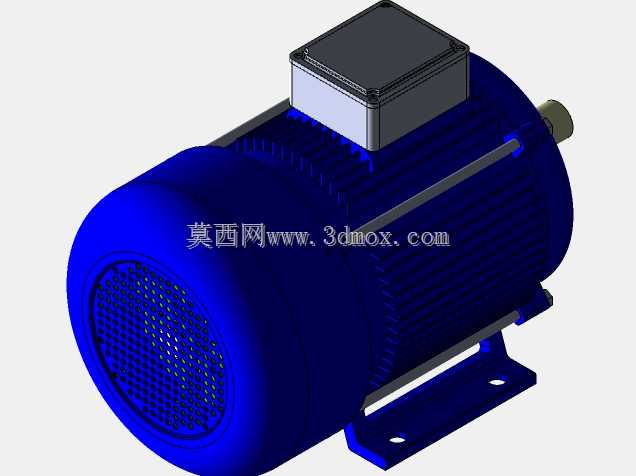

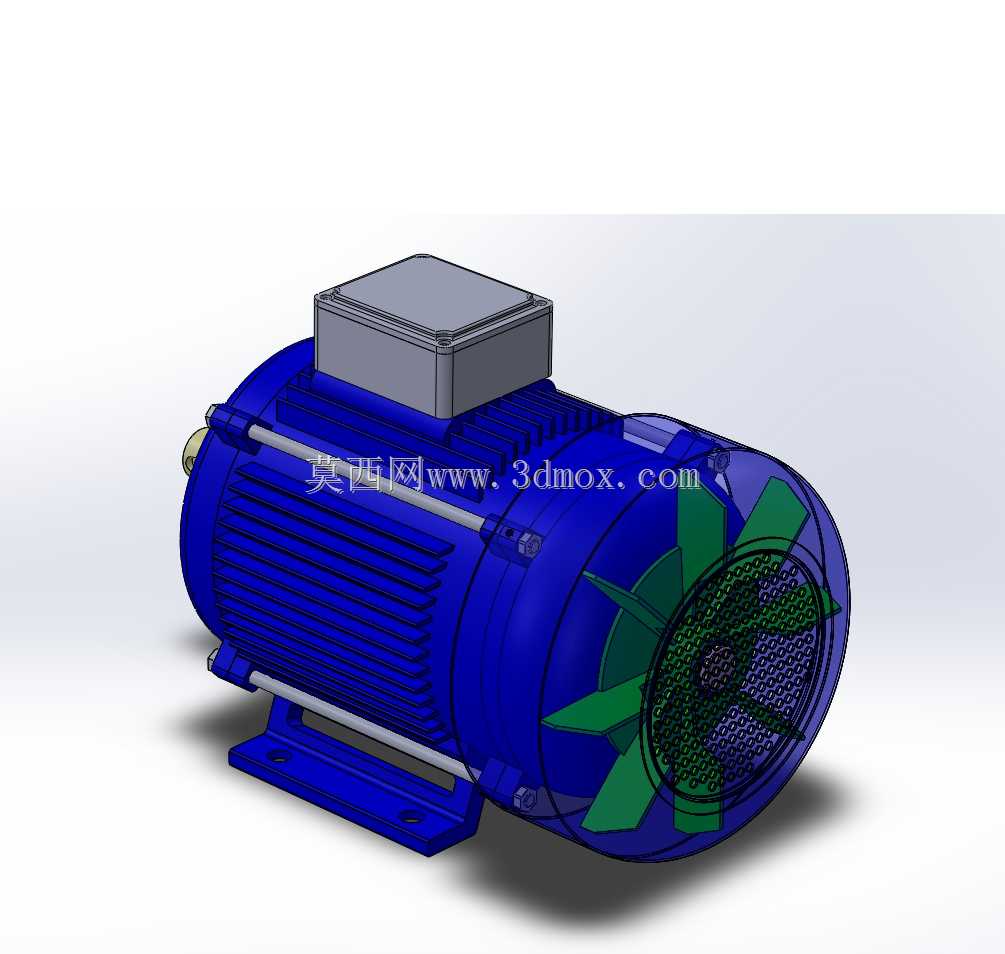

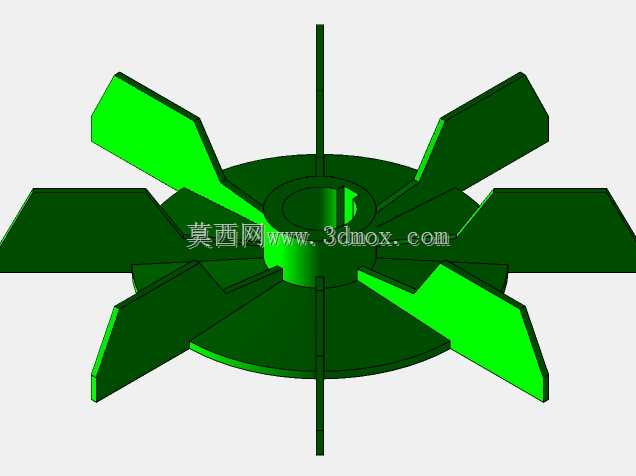

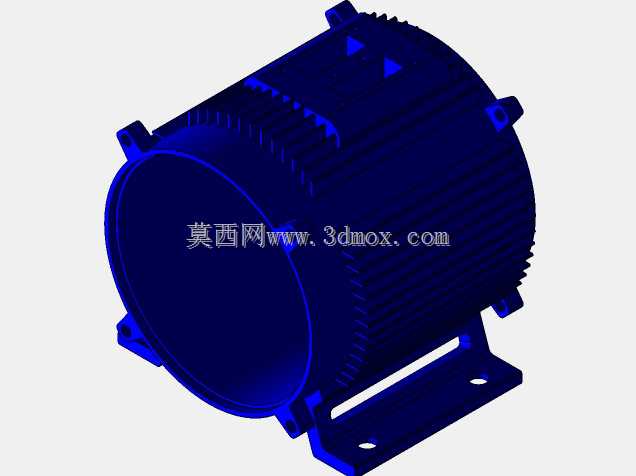

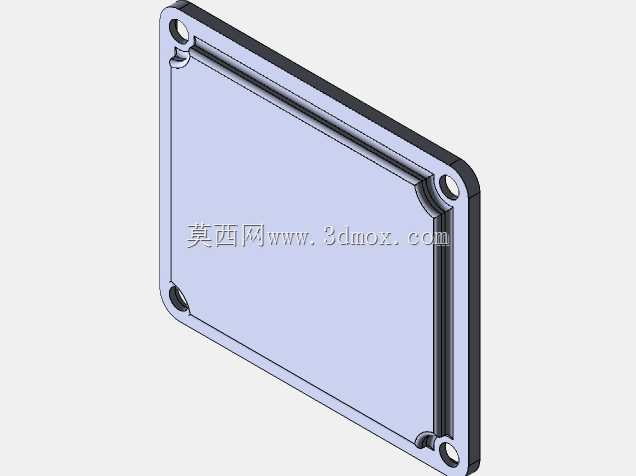

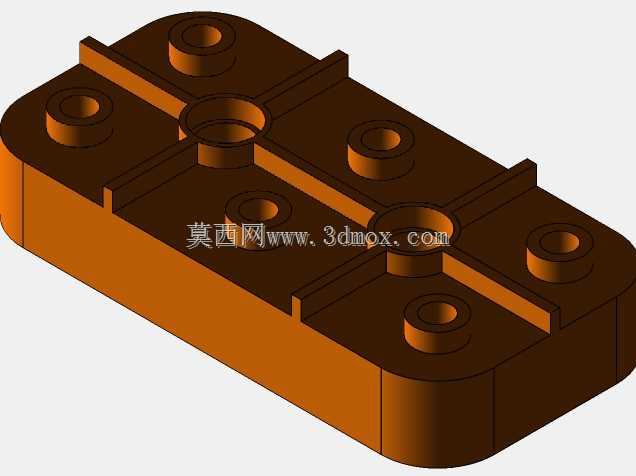

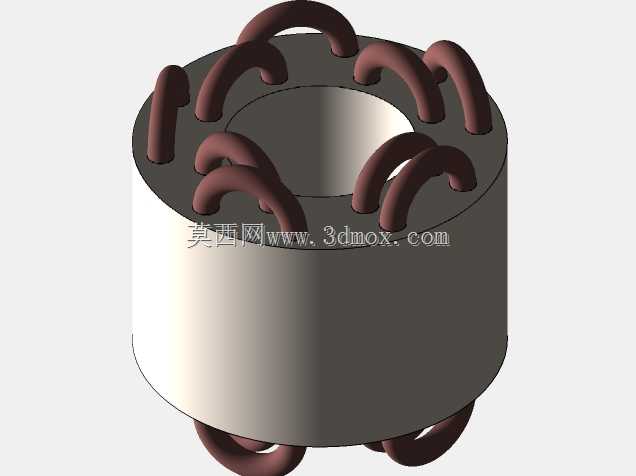

　　从实际功能特性来看，该结构电机的输出轴采用标准圆柱轴伸设计，轴端预留了键槽，不管是搭配联轴器直连负载，还是通过皮带轮、链轮做间接传动，都能保证扭矩传递的可靠性，不会出现长期运转下的轴头打滑问题。机壳部分采用带径向散热筋的一体式铸铝结构，散热筋沿着电机轴向均匀排布，电机运转时内部定子产生的热量可以通过铁芯快速传导到机壳，再通过散热筋扩大和空气的接触面积，配合尾部自带的风叶随轴转动形成定向气流，能把持续运转下的温升控制在绝缘等级允许的范围内，避免长期高温运行导致的绕组绝缘老化加速问题。顶部的接线盒采用独立密封结构，接线腔和电机内部腔体做了分隔处理，现场布线时可以直接把电源线从接线盒的进线口引入，接好接线柱之后扣合盒盖就能达到基础的防尘防溅要求，适配多数常规工业车间的使用环境，不需要额外做接线部位的防护改造。

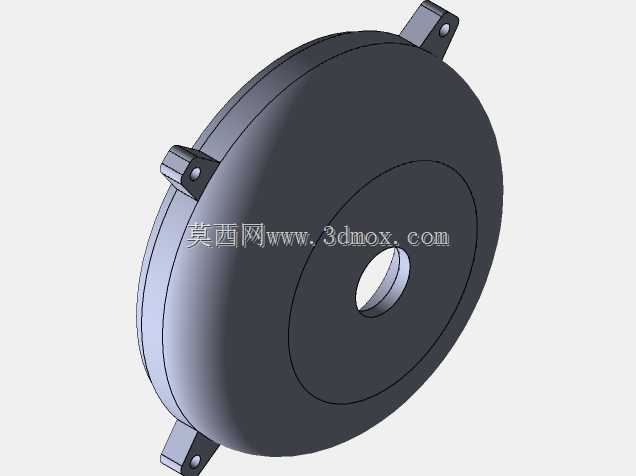

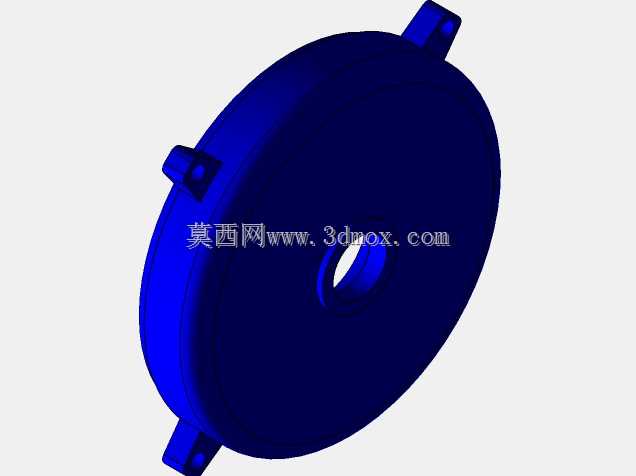

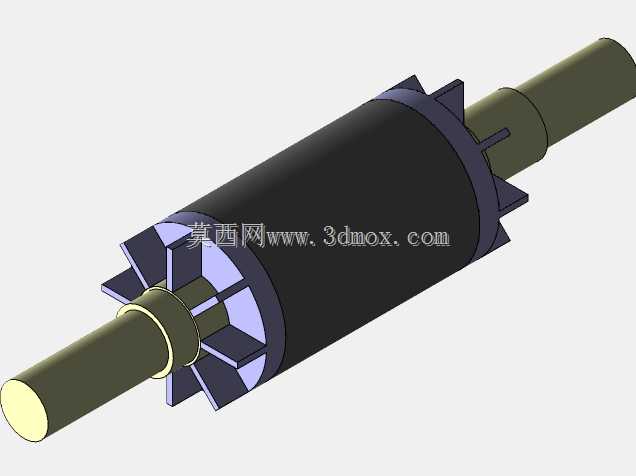

　　在设计思路上，这款结构优先考虑了安装通用性和维护便捷性，底座和机壳采用一体化铸造成型后再做机加工，安装基面的平面度、安装孔的位置度都控制在通用安装标准的公差范围内，同功率同机座号的产品可以直接互换，不需要重新调整安装基面的孔位或者中心高。端盖部分采用螺栓和机壳连接，前后端盖的轴承室和机壳的止口配合精度经过严格管控，能保证转子的同轴度，减少运转过程中的径向跳动，降低轴承的额外磨损，延长轴承的更换周期。输出轴侧的端盖位置加装了油封结构，能阻挡外部的粉尘、水汽进入轴承腔，同时避免轴承润滑脂在运转过程中甩出，适配多粉尘、轻微潮湿的车间工况。

　　从安装边界和尺寸适配的角度来说，这类电机的中心高是选型时的核心参数之一，底座的安装孔间距、轴伸的直径和长度、接线盒的顶部突出高度、风罩的尾部外伸尺寸，都需要在设备整体布局阶段提前核算，避免出现安装时和周边的机架、管线、其他部件产生干涉。比如在给皮带输送线做配套选型时，除了核对功率、转速参数是否满足负载扭矩要求，还要确认电机轴伸的中心高和输送线主动辊的输入轴中心高匹配，要么直接通过联轴器对接，要么预留合适的皮带轮中心距来调整传动比，同时要保证底座安装后，电机的散热筋周边预留足够的通风空间，不能被周边的板材或者其他部件紧贴遮挡，否则会影响散热效率导致电机过热。另外接线盒的出线方向可以根据现场布线需求在装配时调整，不管是左侧、右侧还是正向出线，都能通过松开接线盒和机壳的连接螺栓调整角度后再紧固，不需要额外改造接线结构，能适配不同车间的布线走向，减少现场安装的改造成本。

　　在实际设备维护场景中，这种一体化底座的结构也有明显优势，需要拆解检修时，只需要松开底座的安装螺栓、脱开输出轴的传动连接，就能把整个电机从设备上拆下来，不需要拆解周边的其他防护结构，更换轴承或者清理内部积尘的时候，拆开前后端盖就能抽出转子组件，操作流程简单，对一线维护人员的技能要求更低，也能缩短设备停机维护的时间。针对不同的负载工况，该结构的电机还可以在输出轴侧加装独立的冷却风机，或者在接线盒内加装热敏保护元件，不过基础款的结构已经能覆盖绝大多数常规工况的使用需求，不需要额外增加附属配件就能稳定运行。
