12V20A开关电源结构设计方案

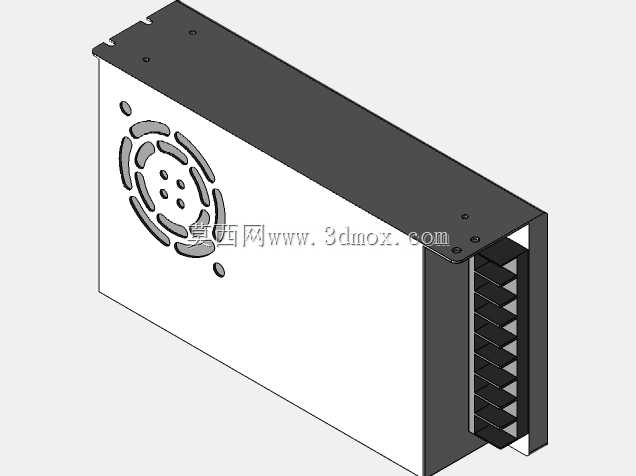

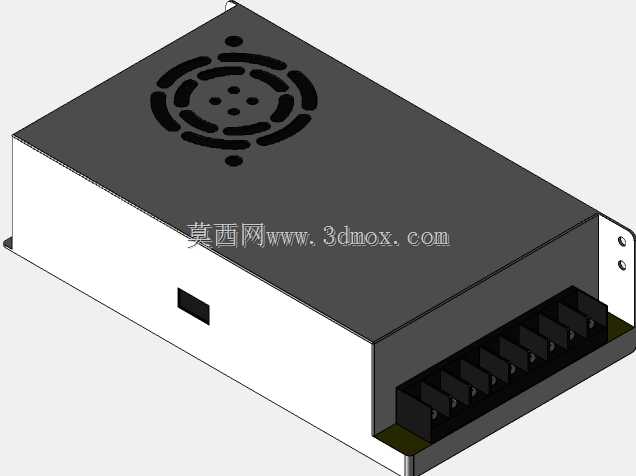

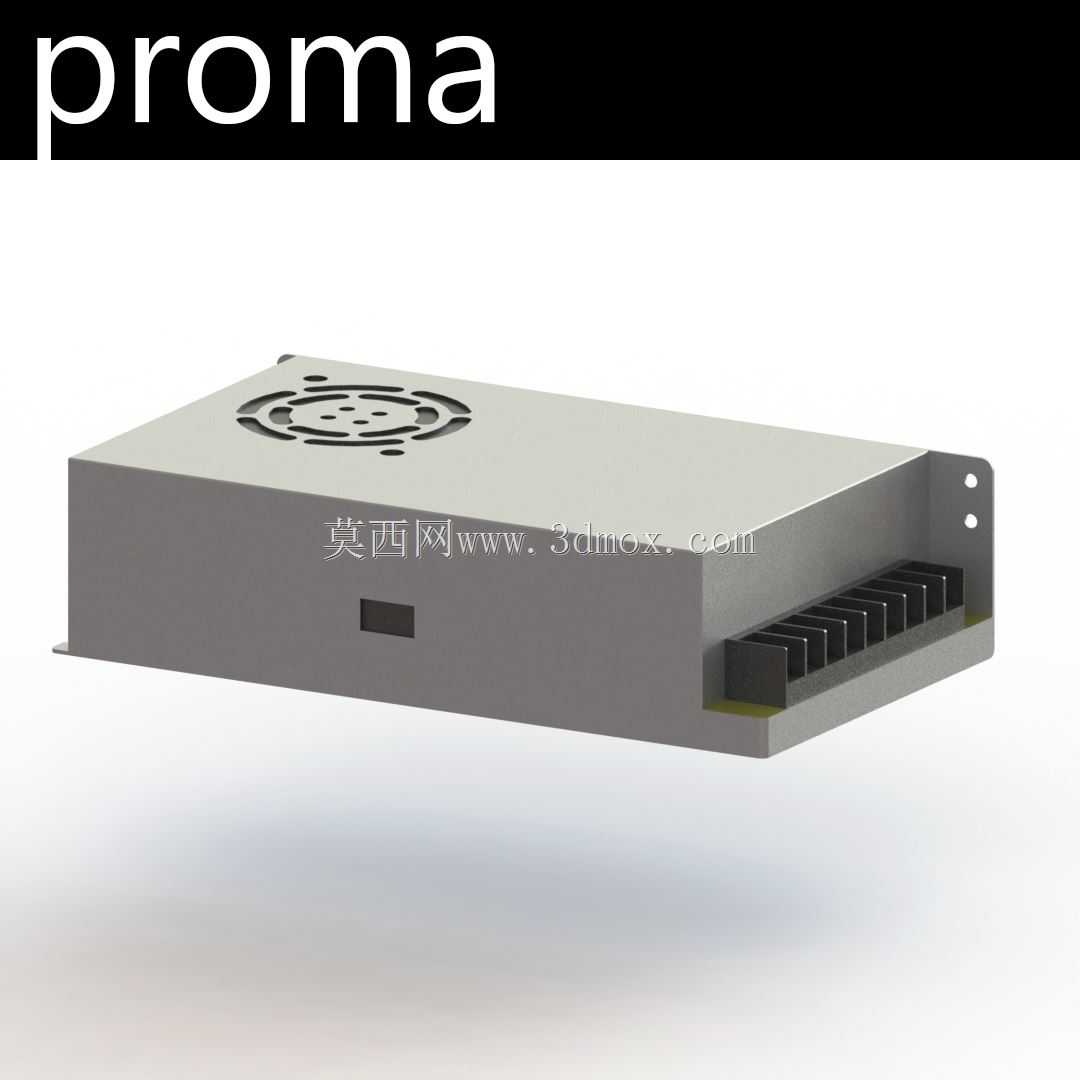

　　从外形结构来看，整体采用封闭式金属壳体设计，壳体主体为1mm厚度的冷轧钢板折弯成型，表面做哑光灰喷塑处理，既可以屏蔽内部功率器件工作时产生的电磁干扰，避免对3D打印机的主控板、CNC设备的步进电机驱动造成信号干扰，也能提供足够的结构强度，在设备运输、安装过程中抵御外力挤压，不会出现壳体变形挤压内部电路板的问题。壳体顶部预留了圆形轴流风扇的安装位，对应内部功率器件的发热核心区域，采用强制风冷的散热方案，相比无风扇的自然散热结构，能在20A满负载输出时将内部器件的工作温度控制在合理区间，避免高温导致的电容鼓包、功率管烧毁等常见故障，风扇安装位周围设计了多组同心圆排布的通风孔，进风路径直接对准内部散热铝片，减少风阻提升散热效率。在桌面级3D打印机热床与喷头供电、小型CNC雕刻机驱动模块供电、大功率LED照明阵列供电这类场景中，220V市电转12V直流的大电流电源是核心供电部件，这类负载普遍存在瞬时电流波动大、长时间满负载运行的特点，对电源的结构稳定性、散热能力、安装适配性都有明确的工程要求。这款12V20A的AC-DC电源在结构设计阶段，就优先匹配了这类小型工业与民用加工设备的供电需求，没有采用消费类电源的超薄设计思路，而是预留了充足的内部空间容纳整流桥、滤波电容、功率管等核心器件，避免器件排布过于紧凑导致的热量堆积。

　　壳体的输出端采用栅栏式接线端子排布，一共设置了8组接线位，可同时对接多路负载，比如3D打印机的热床、喷头、主控板、散热风扇可以分别接线，不用额外加装分线端子，接线端子旁预留了清晰的正负极标识位，避免安装时接反正负极烧毁后端设备。输入端则隐藏在壳体另一侧，采用标准的三孔品字插座，兼容常规的设备电源线，不需要额外定制接线。安装边界方面，壳体的一端延伸出带两个固定孔的安装耳，固定孔的中心距匹配常规设备电控箱的安装孔位，可以直接用M4螺丝固定在设备的机架或者电控箱内部，安装耳做了折弯加强处理，长时间承重不会出现弯折变形。

　　壳体底部预留了四个防滑橡胶垫的粘贴位，如果不需要螺丝固定，也可以直接放置在设备台面或者电控箱底部，橡胶垫可以起到绝缘、防滑的作用，避免壳体与金属台面直接接触造成短路。在内部结构的排布设计上，高压输入区域与低压输出区域做了明确的物理分隔，中间预留了安全隔离槽，符合安规设计的爬电距离要求，避免高压串入低压端造成安全隐患。功率管与整流桥直接贴合在壳体内部的一体式散热铝片上，导热路径短，不需要额外的导热连接片，减少热阻提升导热效率，滤波电容采用卧式排布，降低整体的重心高度，同时避免设备运行时的振动导致电容引脚脱焊。

　　壳体侧面预留了状态指示灯的开孔，电源正常工作时绿色指示灯点亮，出现过流、过压故障时指示灯熄灭，方便现场操作人员快速判断电源的工作状态，不用借助万用表测量就能排查供电故障。针对这类设备常见的粉尘、切削液飞溅问题，壳体的拼接缝隙处做了折边挡尘设计，风扇通风孔内侧可以加装防尘滤网，阻挡3D打印产生的塑料粉尘、CNC加工产生的金属碎屑进入电源内部，避免粉尘堆积在电路板上造成短路，适配车间多粉尘的工作环境。在接线设计上，栅栏式端子的螺丝采用防滑设计，拧紧后不会因为设备运行的持续振动出现松动，避免接触不良导致的接线端发热、打火问题，每个接线位可以容纳最大6平方毫米的多股铜线，满足20A大电流的载流要求，不会因为线径不足导致接线端发热。整体结构没有采用多余的装饰性设计，所有的外形特征都服务于功能需求：顶部的通风孔对应散热路径，安装耳对应固定需求，端子排布对应接线便利性，壳体材质对应电磁屏蔽与结构强度需求，完全从工程应用的实际角度出发，没有冗余的设计元素。
